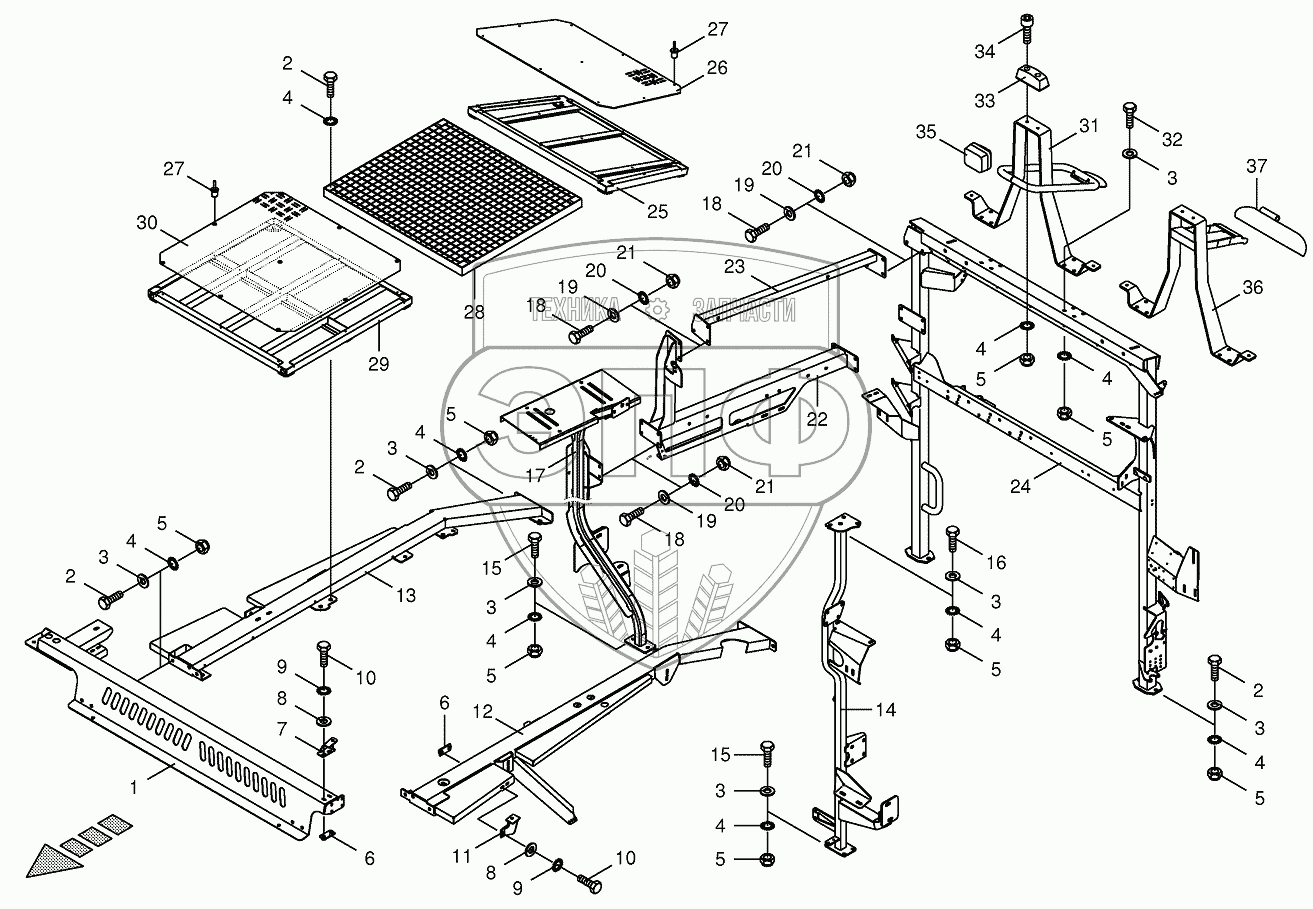

Каталог запасных частей к технике: KRONE BIG-X-700. Panelling frame/Cladding-back top
1
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
16
17
18
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb | Нет на складе | |
| 1 | 200235400 | Cross arm-front | Нет на складе | |
| 2 | 009006560 | Hex head bolt | Нет на складе | |
| 3 | 009105061 | Washer | Нет на складе | |
| 4 | 009099101 | Detent edged washer | Нет на складе | |
| 5 | 009087010 | Locknut | Нет на складе | |
| 6 | 002132870 | Carrier plate | Нет на складе | |
| 7 | 002285660 | Cladding retainer-left | Нет на складе | |
| 7 | 002285620 | Cladding retainer-right | Нет на складе | |
| 8 | 009106030 | Washer | Нет на складе | |
| 9 | 009099081 | Detent edged washer | Нет на складе | |
| 10 | 009006170 | Hex head bolt | Нет на складе | |
| 11 | 002264871 | Cladding retainer-right | Нет на складе | |
| 11 | 002264741 | Cladding retainer-left | Нет на складе | |
| 12 | 200249280 | Top brace-left | Нет на складе | |
| 13 | 200249220 | Top brace-right | Нет на складе | |
| 14 | 200249590 | Support-left middle | Нет на складе | |
| 15 | 009006580 | Hex head bolt | Нет на складе | |
| 16 | 009006570 | Hex head bolt | Нет на складе | |
| 17 | 200248820 | Support-right middle | Нет на складе | |
| 18 | 009006370 | Hex head bolt | Нет на складе | |
| 19 | 009104140 | Washer | Нет на складе | |
| 20 | 009099091 | Detent edged washer | Нет на складе | |
| 21 | 009087580 | Locknut | Нет на складе | |
| 22 | 200249760 | Tank support-below | Нет на складе | |
| 23 | 200249720 | Tank strut-top | Нет на складе | |
| 24 | 200249660 | Rear support | Нет на складе | |
| 25 | 200249400 | Supporting frame-back | Нет на складе | |
| 26 | 200249890 | Roof sheeting-back | Нет на складе | |
| 27 | 009142370 | Blind rivet | Нет на складе | |
| 28 | 200248730 | Rust-middle | Нет на складе | |
| 29 | 200234950 | Supporting frame-front | Нет на складе | |
| 30 | 200235000 | Chequered plate-front | Нет на складе | |
| 31 | 200252970 | Emission uptake-Camera | Нет на складе | |
| 32 | 009014510 | Hex head bolt | Нет на складе | |
| 33 | 270042670 | Rubber pad | Нет на складе | |
| 34 | 009031440 | Allen screw | Нет на складе | |
| 35 | 009246350 | Work light | Нет на складе | |
| 36 | 200253060 | Emission uptake-Mirror | Нет на складе | |
| 37 | 009385040 | Rear view mirror | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
