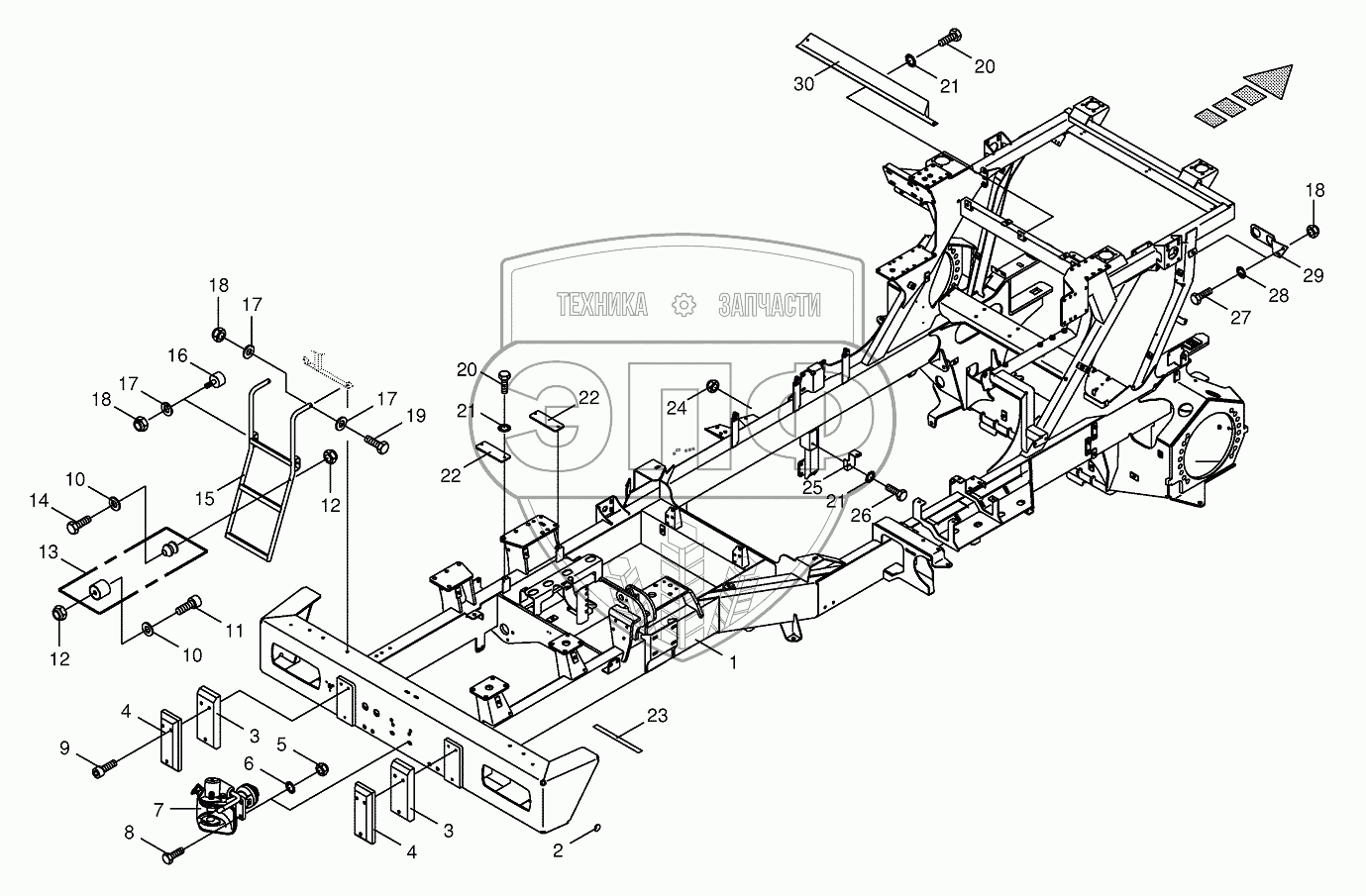

Каталог запасных частей к технике: KRONE BIG-X-800. Frame/trailer hitch/ascending ladder
1
2
3
3
4
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
17
17
18
18
18
19
20
20
21
21
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002143701 | Main frame | Нет на складе | |
| 2 | 009388600 | Housing foot | Нет на складе | |
| 3 | 200228910 | Reflection loss or gain | Нет на складе | |
| 4 | 009242290 | Rubber pad | Нет на складе | |
| 5 | 009087161 | Locknut | Нет на складе | |
| 6 | 009099121 | Detent edged washer | Нет на складе | |
| 7 | 009235170 | Trailer hitch | Нет на складе | |
| 8 | 009006780 | Hex head bolt | Нет на складе | |
| 9 | 900002140 | Allen screw | Нет на складе | |
| 10 | 009104111 | Washer | Нет на складе | |
| 11 | 009030451 | Allen screw | Нет на складе | |
| 12 | 009087041 | Locknut | Нет на складе | |
| 13 | 002508311 | Clamp and buffer | Нет на складе | |
| 14 | 009014121 | Hex head bolt | Нет на складе | |
| 15 | 200233870 | Ladder-back | Нет на складе | |
| 16 | 009242281 | Rubber pad | Нет на складе | |
| 17 | 009104140 | Washer | Нет на складе | |
| 18 | 009087580 | Locknut | Нет на складе | |
| 19 | 009014340 | Hex head bolt | Нет на складе | |
| 20 | 009006120 | Hex head bolt | Нет на складе | |
| 21 | 009099081 | Detent edged washer | Нет на складе | |
| 22 | 200226400 | Plate | Нет на складе | |
| 23 | 009394041 | Locking tab | Нет на складе | |
| 24 | 009087060 | Locknut | Нет на складе | |
| 25 | 002156880 | Clutch support | Нет на складе | |
| 26 | 009006160 | Hex head bolt | Нет на складе | |
| 27 | 009006360 | Hex head bolt | Нет на складе | |
| 28 | 009099091 | Detent edged washer | Нет на складе | |
| 29 | 002136840 | Plug fastening | Нет на складе | |
| 30 | 003600981 | Intermediate housing | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
