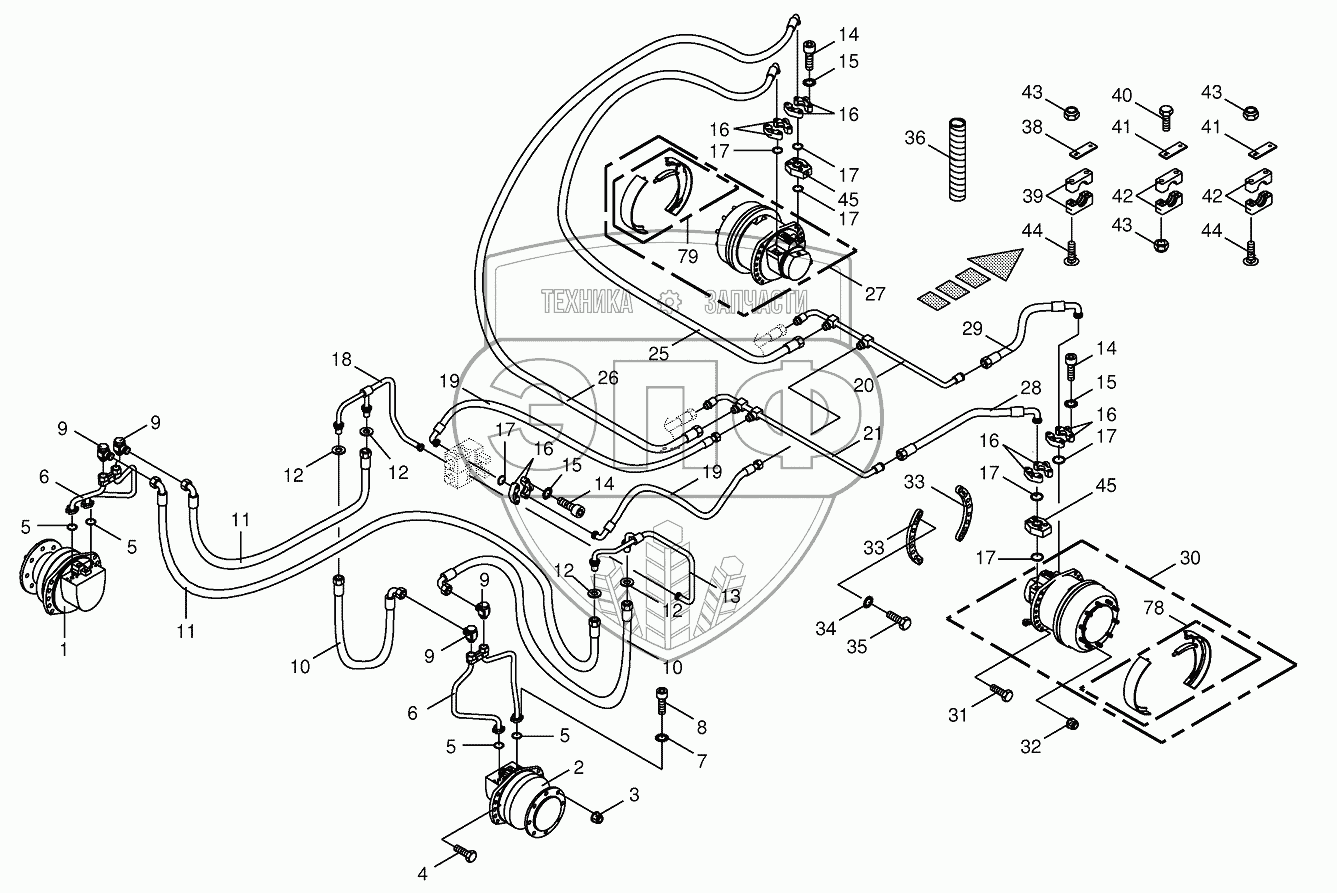

Каталог запасных частей к технике: KRONE BIG-X-800. Traction drive wheel engine
1
2
3
4
5
5
5
5
6
6
7
8
9
9
9
9
10
10
11
11
12
12
12
12
13
14
14
14
14
15
15
15
16
16
16
16
16
17
17
17
17
17
17
17
18
19
19
20
21
25
26
27
28
29
30
31
32
33
33
34
35
36
38
39
40
41
41
42
42
43
43
43
44
44
44
45
45
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190610 | 009190610 | Spring set | Нет на складе | |
| 009190610 | 009190610 | Spring set | Нет на складе | |
| 1 | 009191930 | Wheel motor-back left | Нет на складе | |
| 2 | 009191920 | Wheel motor-back right | Нет на складе | |
| 3 | 009102270 | Nut | Нет на складе | |
| 4 | 009003801 | Hex head bolt | Нет на складе | |
| 5 | 009375570 | O-ring | Нет на складе | |
| 6 | 200208120 | Connection wheelmotor-back | Нет на складе | |
| 7 | 009099070 | Detent edged washer | Нет на складе | |
| 8 | 009031091 | Allen screw | Нет на складе | |
| 9 | 002220170 | Hinged union | Нет на складе | |
| 10 | 009200111 | High pressure hose line | Нет на складе | |
| 11 | 009200470 | High pressure hose line | Нет на складе | |
| 12 | 002286920 | Washer | Нет на складе | |
| 13 | 002134090 | Solder piece | Нет на складе | |
| 14 | 009031431 | Allen screw | Нет на складе | |
| 14 | 009031470 | Allen screw | Нет на складе | |
| 15 | 009099110 | Detent edged washer | Нет на складе | |
| 16 | 009208611 | SAE-flange section-2 halves | Нет на складе | |
| 17 | 009375580 | O-ring | Нет на складе | |
| 18 | 002134080 | Solder piece | Нет на складе | |
| 19 | 270010821 | High pressure hose line | Нет на складе | |
| 20 | 200202660 | Solder piece | Нет на складе | |
| 21 | 200202670 | Solder piece | Нет на складе | |
| 25 | 270013920 | High pressure hose line | Нет на складе | |
| 26 | 270013910 | High pressure hose line | Нет на складе | |
| 27 | 009191970 | Wheel motor-left front | Нет на складе | |
| 28 | 009201110 | High pressure hose line | Нет на складе | |
| 29 | 009201100 | High pressure hose line | Нет на складе | |
| 30 | 009191960 | Wheel motor-right front | Нет на складе | |
| 31 | 009003110 | Hex head bolt | Нет на складе | |
| 32 | 009102240 | Nut | Нет на складе | |
| 33 | 200220760 | Screw-in slat | Нет на складе | |
| 34 | 009099081 | Detent edged washer | Нет на складе | |
| 35 | 009014211 | Hex head bolt | Нет на складе | |
| 36 | 009404780 | Spiral strip-Id.-no.= 1m | Нет на складе | |
| 38 | 009251300 | Cover plate | Нет на складе | |
| 39 | 009251522 | Tube clamp-2 halves | Нет на складе | |
| 40 | 009014360 | Hex head bolt | Нет на складе | |
| 41 | 009251251 | Cover plate | Нет на складе | |
| 42 | 009251531 | Tube clamp-2 halves | Нет на складе | |
| 43 | 009087580 | Locknut | Нет на складе | |
| 44 | 009047632 | Coach bolt | Нет на складе | |
| 44 | 900000250 | Coach bolt | Нет на складе | |
| 45 | 003601600 | Flange | Нет на складе | |
| 61 | 009190510 | Cover | Нет на складе | |
| 62 | 009375730 | O-ring | Нет на складе | |
| 63 | 009375740 | O-ring | Нет на складе | |
| 64 | 009191190 | Wheel pin | Нет на складе | |
| 78 | 270009290 | Brake shoe-right, incl. spring | Нет на складе | |
| 79 | 270009710 | Brake shoe-left | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
