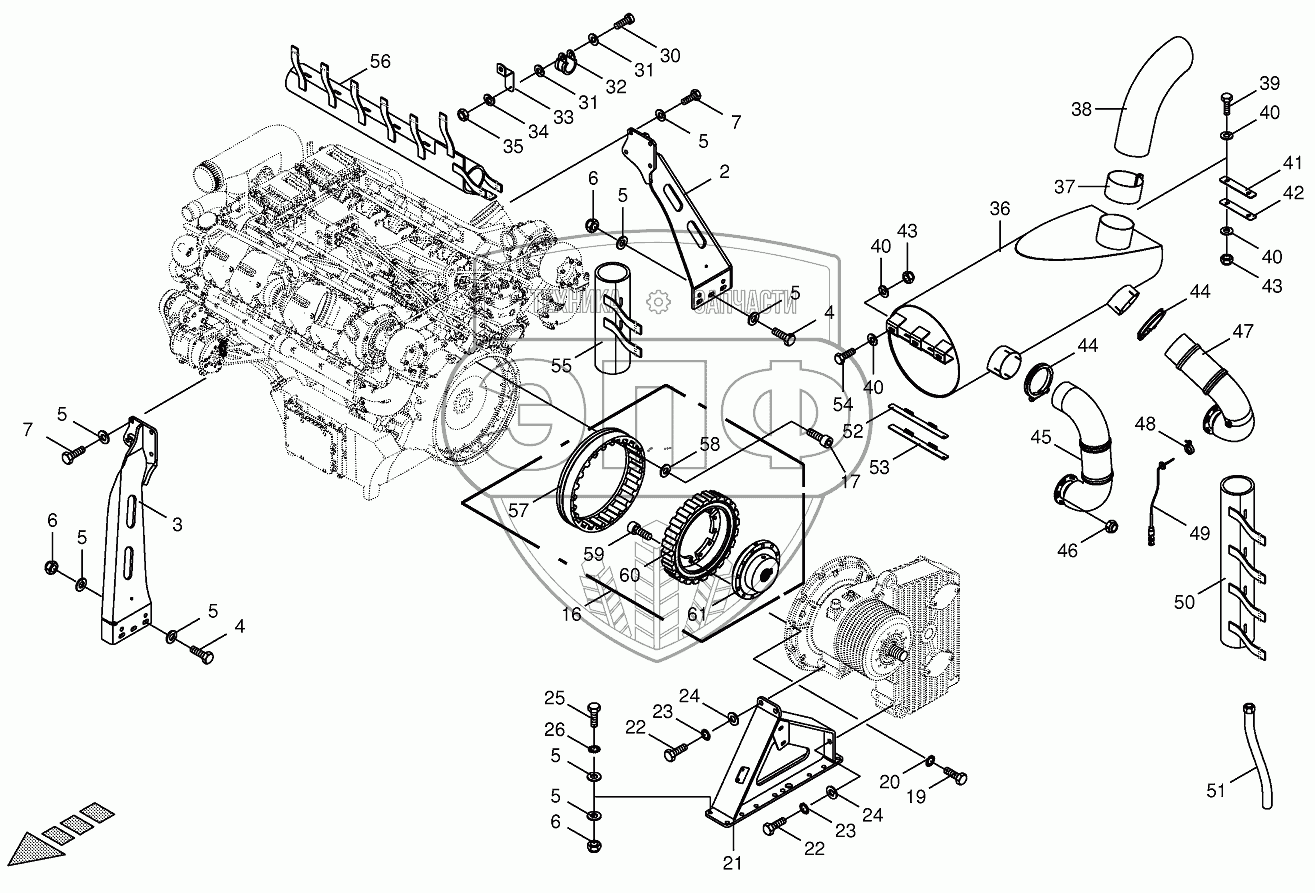

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1. Clutch/Silencer
2
3
4
4
5
5
5
5
5
5
5
5
6
6
6
7
7
16
17
19
20
21
22
22
23
23
24
24
25
26
30
31
31
32
33
34
35
36
37
38
39
40
40
40
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200262010 | Engine support-back right | Нет на складе | |
| 3 | 200261861 | Engine support-right front | Нет на складе | |
| 4 | 009014930 | Hex head bolt | Нет на складе | |
| 5 | 009103620 | Washer | Нет на складе | |
| 6 | 009087190 | Locknut | Нет на складе | |
| 7 | 009006750 | Hex head bolt | Нет на складе | |
| 16 | 270055150 | Clutch | Нет на складе | |
| 17 | 900014310 | Allen screw | Нет на складе | |
| 19 | 009002841 | Hex head bolt | Нет на складе | |
| 20 | 009099091 | Detent edged washer | Нет на складе | |
| 21 | 200278730 | Engine support | Нет на складе | |
| 22 | 009006880 | Hex head bolt | Нет на складе | |
| 23 | 009099131 | Detent edged washer | Нет на складе | |
| 24 | 009103300 | Washer | Нет на складе | |
| 25 | 009006780 | Hex head bolt | Нет на складе | |
| 26 | 009099041 | Detent edged washer | Нет на складе | |
| 30 | 009037450 | Allen screw | Нет на складе | |
| 31 | 009105001 | Washer | Нет на складе | |
| 32 | 009240141 | Tube clip w. rubber | Нет на складе | |
| 33 | 200808060 | Holding plate | Нет на складе | |
| 34 | 009100310 | Spring washer | Нет на складе | |
| 35 | 009082071 | Hex nut | Нет на складе | |
| 36 | 270057810 | Silencer | Нет на складе | |
| 37 | 009401310 | Sealing strip | Нет на складе | |
| 38 | 270007350 | Exhaust pipe | Нет на складе | |
| 39 | 009014510 | Hex head bolt | Нет на складе | |
| 40 | 009103200 | Washer | Нет на складе | |
| 41 | 200268360 | Filler plate | Нет на складе | |
| 42 | 200268350 | Filler plate | Нет на складе | |
| 43 | 009087010 | Locknut | Нет на складе | |
| 44 | 270061190 | Muffler clamp | Нет на складе | |
| 45 | 270057830 | Flue gas pipe-front | Нет на складе | |
| 46 | 009080441 | Hex nut | Нет на складе | |
| 47 | 270057840 | Flue gas pipe-back | Нет на складе | |
| 48 | 270057870 | Profile clamp | Нет на складе | |
| 49 | 270057850 | Exhaust temperature sensor | Нет на складе | |
| 50 | 270063540 | Insulating collar | Нет на складе | |
| 51 | 270061670 | Oil discharge hose | Нет на складе | |
| 52 | 200268380 | Filler plate | Нет на складе | |
| 53 | 200268370 | Filler plate | Нет на складе | |
| 54 | 009006580 | Hex head bolt | Нет на складе | |
| 55 | 270060300 | Insulating collar | Нет на складе | |
| 56 | 270060290 | Insulating collar | Нет на складе | |
| 57 | 270073240 | Coupling flange | Нет на складе | |
| 58 | 900016830 | Supporting disc | Нет на складе | |
| 59 | 009032103 | Allen screw | Нет на складе | |
| 60 | 270073190 | Rubber element | Нет на складе | |
| 61 | 270073220 | Hub | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
