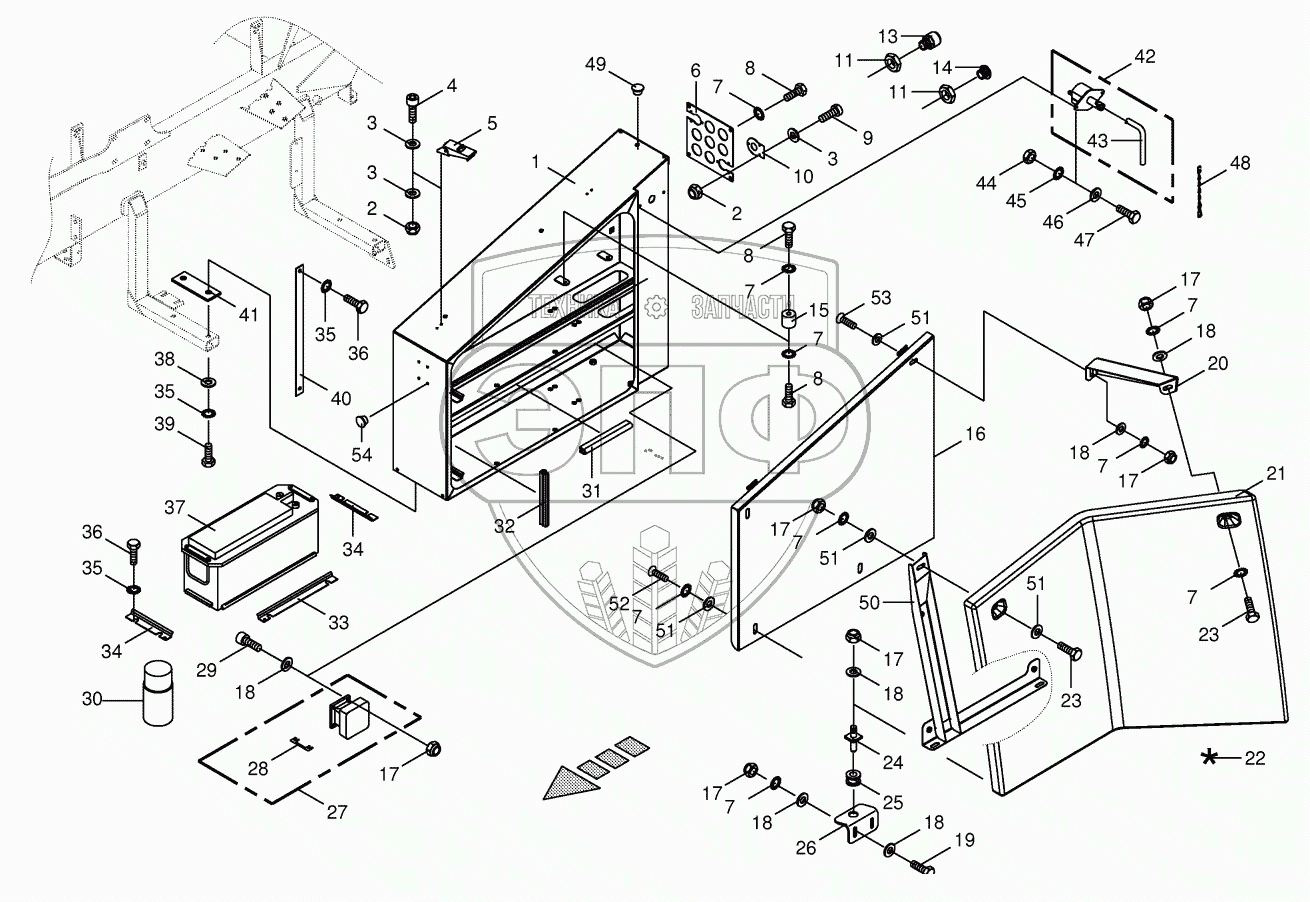

Каталог запасных частей к технике: KRONE BIG-X-850-1. Battery box
1
2
2
3
3
3
4
5
6
7
7
7
7
7
7
7
7
7
8
8
8
9
10
11
11
13
14
15
16
17
17
17
17
17
17
18
18
18
18
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200276391 | Battery box | Нет на складе | |
| 2 | 9087020 | Locknut | Нет на складе | |
| 3 | 9105001 | Washer | Нет на складе | |
| 4 | 9030140 | Allen screw | Нет на складе | |
| 5 | 9242190 | Clamping lock | Нет на складе | |
| 6 | 2170000 | Connecting plate | Нет на складе | |
| 7 | 9099081 | Detent edged washer | Нет на складе | |
| 8 | 9006120 | Hex head bolt | Нет на складе | |
| 9 | 9036520 | Allen screw | Нет на складе | |
| 10 | 2170140 | End plate | Нет на складе | |
| 11 | 200802940 | Locknut | Нет на складе | |
| 13 | 3037290 | Screw connection | Нет на складе | |
| 14 | 200802930 | Blind plug | Нет на складе | |
| 15 | 3028990 | Spacing isolator | Нет на складе | |
| 16 | 200276401 | Boх door | Нет на складе | |
| 17 | 9087060 | Locknut | Нет на складе | |
| 18 | 9106030 | Washer | Нет на складе | |
| 19 | 9006140 | Hex head bolt | Нет на складе | |
| 20 | 2132261 | Retainer angle | Нет на складе | |
| 21 | 2168170 | Batterie-box protection | Нет на складе | |
| 22 | 9403750 | Repairing set for plastics- beige | Нет на складе | |
| 23 | 9006160 | Hex head bolt | Нет на складе | |
| 24 | 2175841 | Sprig | Нет на складе | |
| 25 | 9242070 | Cable bushing | Нет на складе | |
| 26 | 2175831 | Angle | Нет на складе | |
| 27 | 3029170 | Relay | Нет на складе | |
| 28 | 3037860 | Sefeguard strip | Нет на складе | |
| 29 | 9030771 | Allen screw | Нет на складе | |
| 30 | 270037200 | Battery terminal protection spray | Нет на складе | |
| 31 | 9251110 | Edge protection-Id.-no.= 1m | Нет на складе | |
| 32 | 9386941 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 33 | 2305283 | Battery support | Нет на складе | |
| 34 | 2177722 | Battery support | Нет на складе | |
| 35 | 9099091 | Detent edged washer | Нет на складе | |
| 36 | 9006320 | Hex head bolt | Нет на складе | |
| 37 | 200817370 | Battery | Нет на складе | |
| 38 | 9104140 | Washer | Нет на складе | |
| 39 | 9006360 | Hex head bolt | Нет на складе | |
| 40 | 3026760 | Bonding braid | Нет на складе | |
| 41 | 2177730 | Twixt rubber | Нет на складе | |
| 42 | 200817450 | Main power cut-off | Нет на складе | |
| 43 | 200817460 | Control key | Нет на складе | |
| 44 | 9082080 | Hex nut | Нет на складе | |
| 45 | 9099061 | Detent edged washer | Нет на складе | |
| 46 | 9104111 | Washer | Нет на складе | |
| 47 | 9006070 | Hex head bolt | Нет на складе | |
| 48 | 9226512 | Chain | Нет на складе | |
| 49 | 9538220 | Sealing plug | Нет на складе | |
| 50 | 200291110 | Adjustiment bracket | Нет на складе | |
| 51 | 9106040 | Washer | Нет на складе | |
| 52 | 9052301 | Coach bolt | Нет на складе | |
| 53 | 9052311 | Coach bolt | Нет на складе | |
| 54 | 9250560 | Sealing plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
