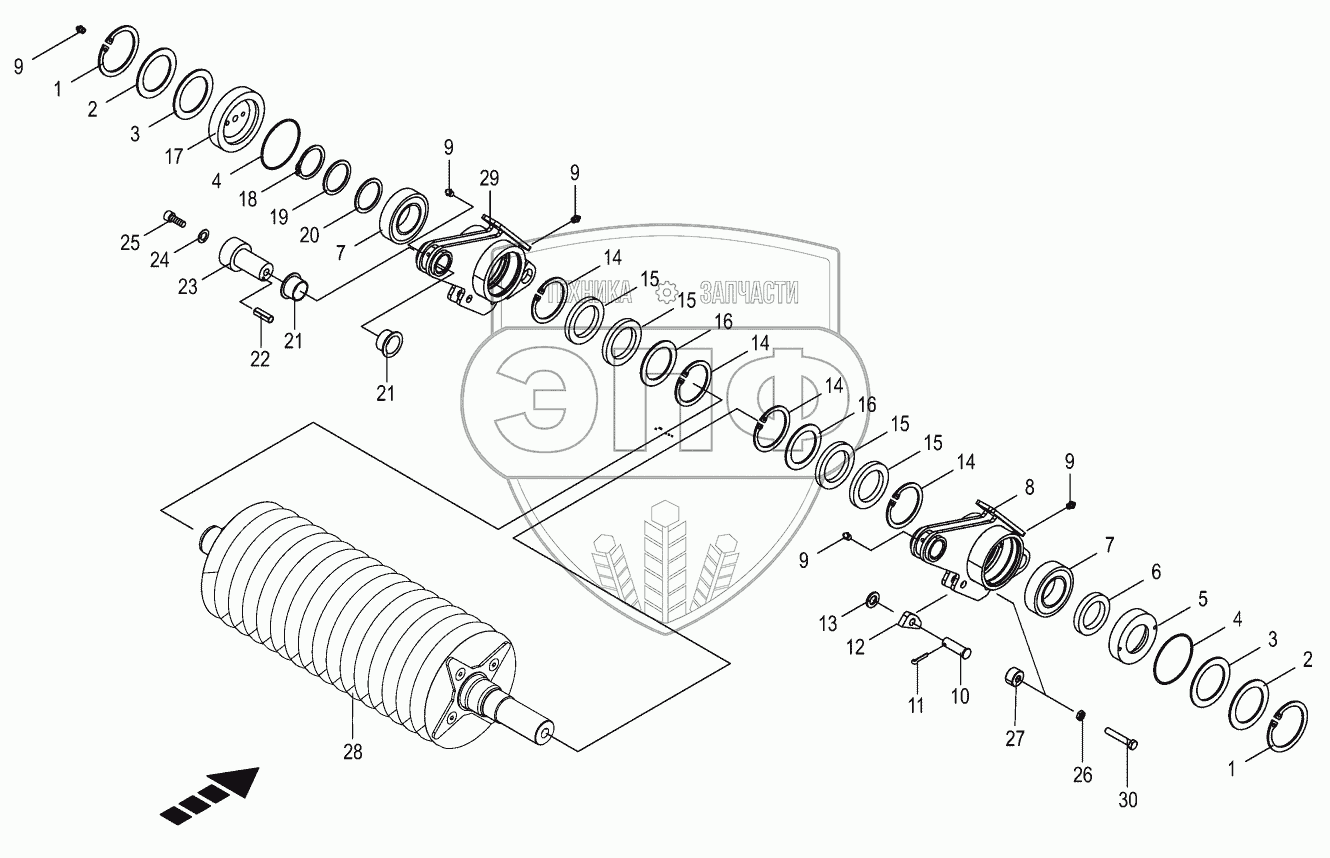

Каталог запасных частей к технике: KRONE BIG-X-850-1. Disc roller -front
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
7
7
8
9
9
9
9
9
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9116910 | Circlip | Нет на складе | |
| 2 | 9107160 | Supporting disc | Нет на складе | |
| 3 | 900002860 | Shim ring | Нет на складе | |
| 3 | 9108500 | Shim ring | Нет на складе | |
| 3 | 9108511 | Shim ring | Нет на складе | |
| 3 | 9108490 | Shim ring | Нет на складе | |
| 4 | 9375770 | O-ring | Нет на складе | |
| 5 | 2234641 | Cover-right | Нет на складе | |
| 6 | 9360580 | Radial-shaft sealing ring | Нет на складе | |
| 7 | 9319140 | Pendular roller bearing | Нет на складе | |
| 8 | 200292183 | Bearing housing right | Нет на складе | |
| 9 | 9191050 | Grease niple | Нет на складе | |
| 10 | 9163812 | Pin | Нет на складе | |
| 11 | 9120671 | Cotter pin | Нет на складе | |
| 12 | 200292021 | Glide stone | Нет на складе | |
| 13 | 9103031 | Washer | Нет на складе | |
| 14 | 9116860 | Circlip | Нет на складе | |
| 15 | 9360191 | Radial-shaft sealing ring | Нет на складе | |
| 16 | 9107460 | Supporting disc | Нет на складе | |
| 17 | 2235623 | Cover-left | Нет на складе | |
| 18 | 9115610 | Circlip | Нет на складе | |
| 19 | 9110010 | Shim ring | Нет на складе | |
| 19 | 9110020 | Shim ring | Нет на складе | |
| 19 | 9110030 | Shim ring | Нет на складе | |
| 20 | 9107401 | Supporting disc | Нет на складе | |
| 21 | 9353360 | Collar socket | Нет на складе | |
| 22 | 9125822 | Roll pin | Нет на складе | |
| 23 | 200291970 | Bearing bolt | Нет на складе | |
| 24 | 9099110 | Detent edged washer | Нет на складе | |
| 25 | 9031481 | Allen screw | Нет на складе | |
| 26 | 9085151 | Hex nut-low form | Нет на складе | |
| 27 | 202272580 | Slide plastic | Нет на складе | |
| 28 | 204211220 | Disc roller front | Нет на складе | |
| 29 | 200292203 | Bearing housing left | Нет на складе | |
| 30 | 9003061 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
