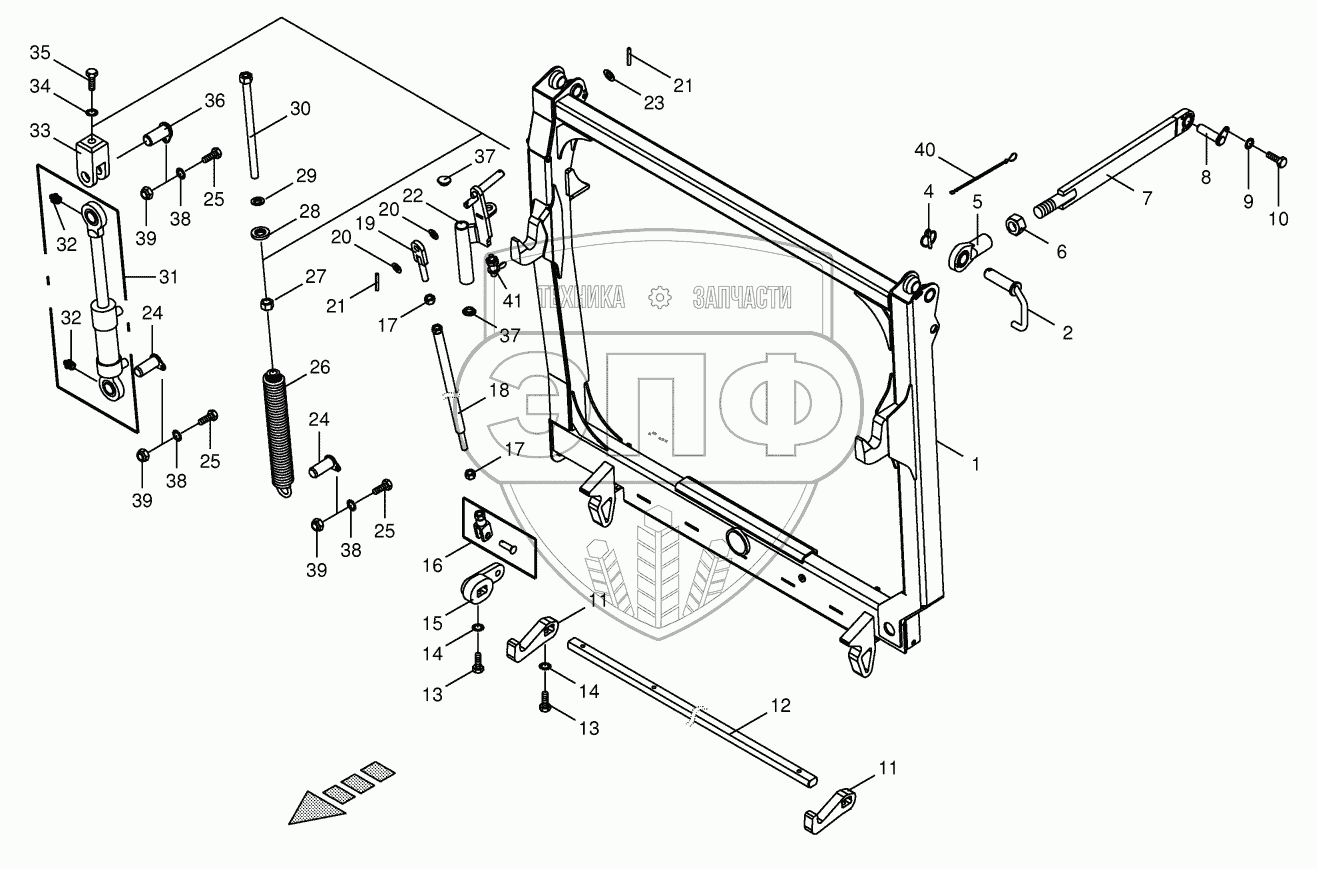

Каталог запасных частей к технике: KRONE BIG-X-850-1. Pivoting frame
270064970
1
2
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
17
18
19
20
20
21
21
22
23
24
24
25
25
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
38
38
39
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270064970 | 270064970 | Sealing set | Нет на складе | |
| 1 | 202211460 | Pendulum frame | Нет на складе | |
| 2 | 200263191 | Pin | Нет на складе | |
| 4 | 9170002 | Linch pin | Нет на складе | |
| 5 | 9347800 | Joint head | Нет на складе | |
| 6 | 9080460 | Hex nut | Нет на складе | |
| 7 | 2174851 | Coupler | Нет на складе | |
| 8 | 2166770 | Pin | Нет на складе | |
| 9 | 9099081 | Detent edged washer | Нет на складе | |
| 10 | 9006140 | Hex head bolt | Нет на складе | |
| 11 | 200242071 | hook | Нет на складе | |
| 12 | 200263200 | Locking bar | Нет на складе | |
| 13 | 9006580 | Hex head bolt | Нет на складе | |
| 14 | 9099101 | Detent edged washer | Нет на складе | |
| 15 | 200263260 | Lever | Нет на складе | |
| 16 | 9271181 | Clevis | Нет на складе | |
| 17 | 9080111 | Hex nut | Нет на складе | |
| 18 | 200263490 | Plunger rod | Нет на складе | |
| 19 | 200263460 | Strap | Нет на складе | |
| 20 | 9103031 | Washer | Нет на складе | |
| 21 | 9126432 | Roll pin | Нет на складе | |
| 22 | 202211610 | Lever | Нет на складе | |
| 23 | 9105122 | Washer | Нет на складе | |
| 24 | 202203330 | Pin | Нет на складе | |
| 25 | 9006390 | Hex head bolt | Нет на складе | |
| 26 | 1511506 | Tension spring | Нет на складе | |
| 27 | 2280162 | Trapezoid nut | Нет на складе | |
| 28 | 9106740 | Ball socket | Нет на складе | |
| 29 | 9106730 | Washer | Нет на складе | |
| 30 | 2175000 | Spindle | Нет на складе | |
| 31 | 270057641 | Hydraulic cylinder | Нет на складе | |
| 32 | 9191080 | Grease niple | Нет на складе | |
| 33 | 202203300 | Retainer | Нет на складе | |
| 34 | 9099131 | Detent edged washer | Нет на складе | |
| 35 | 9003740 | Hex head bolt | Нет на складе | |
| 36 | 202203330 | Pin | Нет на складе | |
| 37 | 9250460 | Sealing plug | Нет на складе | |
| 38 | 9099091 | Detent edged washer | Нет на складе | |
| 39 | 9087580 | Locknut | Нет на складе | |
| 40 | 9226230 | Chain | Нет на складе | |
| 41 | 270069090 | Spring bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
