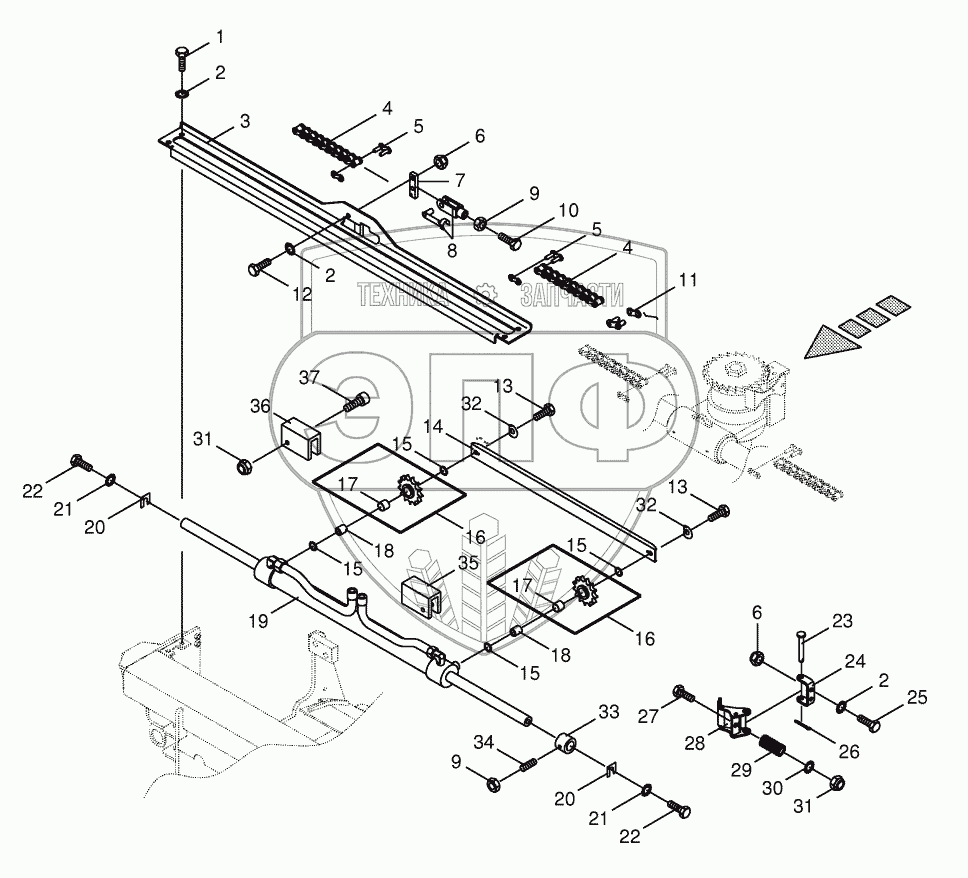

Каталог запасных частей к технике: KRONE BIG-X-850-1. Sharpening device drive
270006540
1
2
2
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270006540 | 270006540 | Sealing set | Нет на складе | |
| 1 | 9006340 | Hex head bolt | Нет на складе | |
| 2 | 9099091 | Detent edged washer | Нет на складе | |
| 3 | 2154060 | Cover | Нет на складе | |
| 4 | 9203500 | Roller chain | Нет на складе | |
| 5 | 9219580 | Chain lock | Нет на складе | |
| 6 | 9087580 | Locknut | Нет на складе | |
| 7 | 2154410 | Tension arm | Нет на складе | |
| 8 | 9271101 | Clevis cpl. | Нет на складе | |
| 9 | 9082120 | Hex nut | Нет на складе | |
| 10 | 9006390 | Hex head bolt | Нет на складе | |
| 11 | 9219570 | Cranked link | Нет на складе | |
| 12 | 9006370 | Hex head bolt | Нет на складе | |
| 13 | 9006380 | Hex head bolt | Нет на складе | |
| 14 | 200239620 | Strut | Нет на складе | |
| 15 | 9109420 | Shim ring | Нет на складе | |
| 16 | 2228381 | Chain sprocket | Нет на складе | |
| 17 | 9353350 | Bearing bush | Нет на складе | |
| 18 | 2228120 | Bushing | Нет на складе | |
| 19 | 9185400 | Hydraulic cylinder | Нет на складе | |
| 20 | 2154190 | Enclosure | Нет на складе | |
| 21 | 9099101 | Detent edged washer | Нет на складе | |
| 22 | 9006580 | Hex head bolt | Нет на складе | |
| 23 | 2154470 | Pin | Нет на складе | |
| 24 | 2154460 | Yoke | Нет на складе | |
| 25 | 9006360 | Hex head bolt | Нет на складе | |
| 26 | 9120461 | Cotter pin | Нет на складе | |
| 27 | 9002140 | Hex head bolt | Нет на складе | |
| 28 | 200277760 | Ratchet | Нет на складе | |
| 29 | 2224420 | Pressure spring | Нет на складе | |
| 30 | 9099081 | Detent edged washer | Нет на складе | |
| 31 | 9087060 | Locknut | Нет на складе | |
| 32 | 900003960 | Lock washer | Нет на складе | |
| 33 | 200239660 | Limiting ring | Нет на складе | |
| 34 | 9057550 | Threaded pin | Нет на складе | |
| 35 | 200239610 | Guide-left | Нет на складе | |
| 36 | 200239600 | Guide-right | Нет на складе | |
| 37 | 9030781 | Allen screw | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
