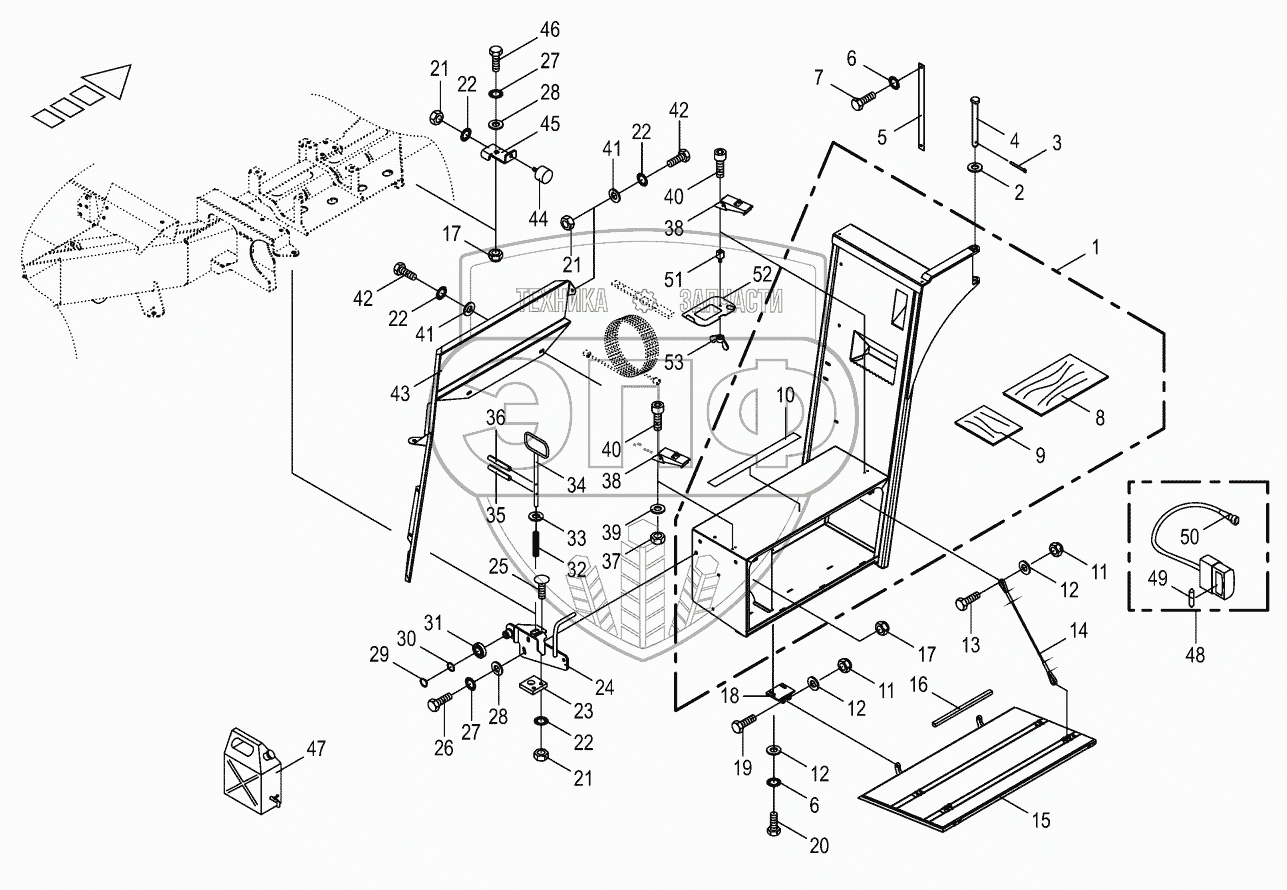

Каталог запасных частей к технике: KRONE BIG-X-850-1. Tool box - pivoting
9394041
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
17
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9394041 | 9394041 | Locking tab | Нет на складе | |
| 1 | 2191181 | Tool box | Нет на складе | |
| 2 | 9108451 | Shim ring | Нет на складе | |
| 3 | 9121111 | Cotter pin | Нет на складе | |
| 4 | 2227701 | Bearing bolt | Нет на складе | |
| 5 | 3026760 | Bonding braid | Нет на складе | |
| 6 | 9099091 | Detent edged washer | Нет на складе | |
| 7 | 9006320 | Hex head bolt | Нет на складе | |
| 8 | 2191212 | Mat-big | Нет на складе | |
| 9 | 2191192 | Mat-small | Нет на складе | |
| 10 | 9394041 | Locking tab | Нет на складе | |
| 11 | 9087580 | Locknut | Нет на складе | |
| 12 | 9104140 | Washer | Нет на складе | |
| 13 | 9006390 | Hex head bolt | Нет на складе | |
| 14 | 2255720 | Tag line without thimble | Нет на складе | |
| 15 | 2191172 | Cover | Нет на складе | |
| 16 | 9386941 | Rubber profile-Id.-no.= 1m | Нет на складе | |
| 17 | 9087010 | Locknut | Нет на складе | |
| 18 | 2227692 | Hinge plate | Нет на складе | |
| 19 | 9014330 | Hex head bolt | Нет на складе | |
| 20 | 9006360 | Hex head bolt | Нет на складе | |
| 21 | 9082100 | Hex nut | Нет на складе | |
| 22 | 9099081 | Detent edged washer | Нет на складе | |
| 23 | 2264731 | Bolt plate | Нет на складе | |
| 24 | 2144270 | Stop lever | Нет на складе | |
| 25 | 9047322 | Coach bolt | Нет на складе | |
| 26 | 9006550 | Hex head bolt | Нет на складе | |
| 27 | 9099101 | Detent edged washer | Нет на складе | |
| 28 | 9105061 | Washer | Нет на складе | |
| 29 | 9115410 | Circlip | Нет на складе | |
| 30 | 9111340 | Shim ring | Нет на складе | |
| 31 | 9303190 | Runner | Нет на складе | |
| 32 | 2803851 | Pressure spring | Нет на складе | |
| 33 | 9103031 | Washer | Нет на складе | |
| 34 | 2255692 | Securing lever | Нет на складе | |
| 35 | 9126412 | Roll pin | Нет на складе | |
| 36 | 9126442 | Roll pin | Нет на складе | |
| 37 | 9082071 | Hex nut | Нет на складе | |
| 38 | 9242190 | Clamping lock | Нет на складе | |
| 39 | 9105001 | Washer | Нет на складе | |
| 40 | 9030140 | Allen screw | Нет на складе | |
| 41 | 9104130 | Washer | Нет на складе | |
| 42 | 9006120 | Hex head bolt | Нет на складе | |
| 43 | 2167940 | Guard | Нет на складе | |
| 44 | 9242270 | Rubber pad | Нет на складе | |
| 45 | 3601980 | Support | Нет на складе | |
| 46 | 9006550 | Hex head bolt | Нет на складе | |
| 47 | 9402620 | Water tank | Нет на складе | |
| 48 | 3032144 | Lighting-right | Нет на складе | |
| 49 | 9247090 | Singel filament buld | Нет на складе | |
| 50 | 3023560 | Coupling socket-2-pole | Нет на складе | |
| 51 | 200244480 | Thread block | Нет на складе | |
| 52 | 200244470 | Locking plate | Нет на складе | |
| 53 | 9094101 | Nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
