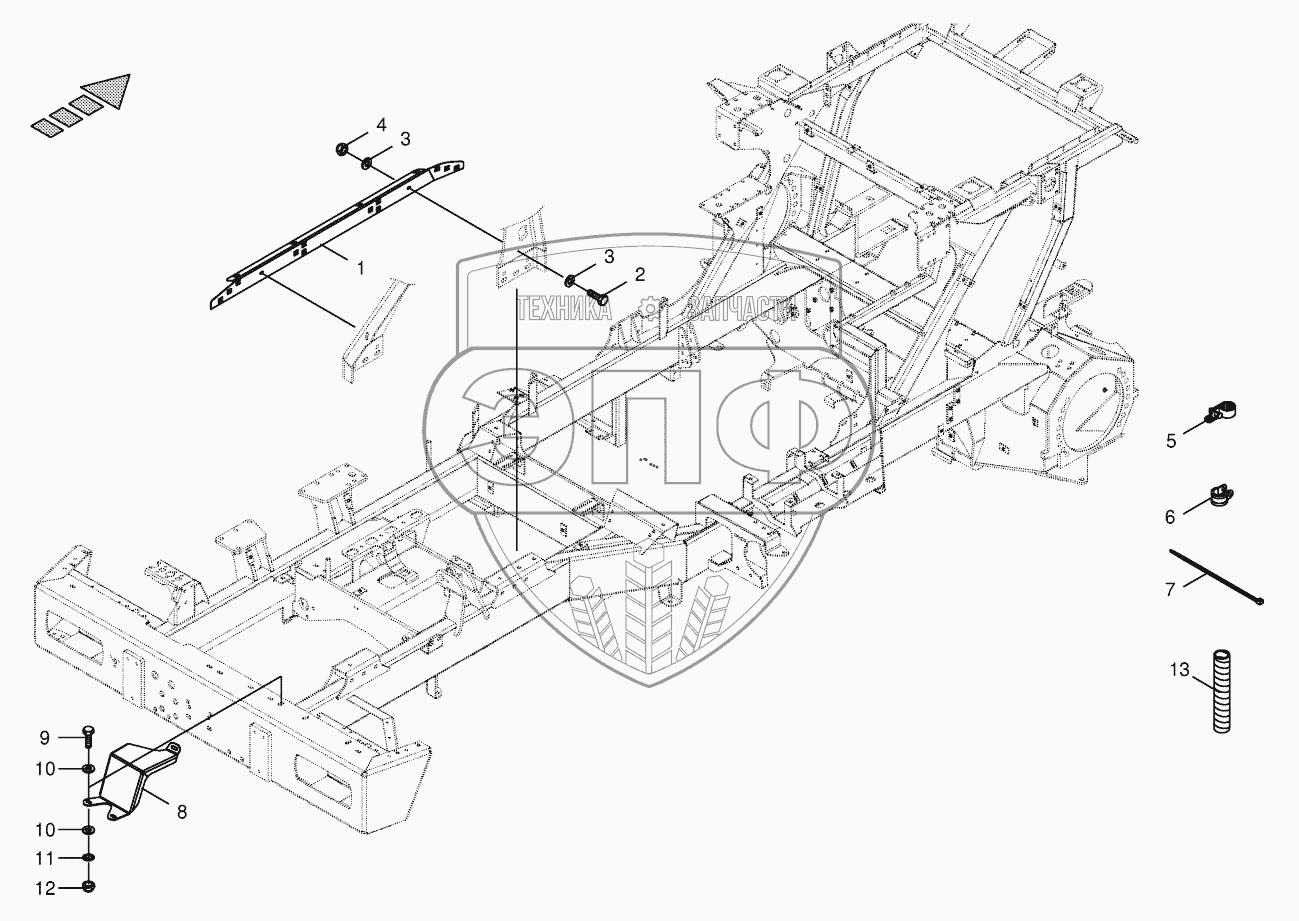

Каталог запасных частей к технике: KRONE BIG-X-850-1. Wiring harness fastening
1
2
3
3
4
5
5
5
5
5
6
6
6
7
7
8
8
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200256930 | Cable mounting sheet | Нет на складе | |
| 2 | 9006160 | Hex head bolt | Нет на складе | |
| 3 | 9106030 | Washer | Нет на складе | |
| 4 | 9087060 | Locknut | Нет на складе | |
| 5 | 9240680 | Screwless corrugatend tube | Нет на складе | |
| 5 | 9240690 | Screwless corrugatend tube | Нет на складе | |
| 5 | 9240700 | Screwless corrugatend tube | Нет на складе | |
| 5 | 9240710 | Screwless corrugatend tube | Нет на складе | |
| 5 | 9240720 | Screwless corrugatend tube | Нет на складе | |
| 6 | 9240620 | Tube clip w. rubber | Нет на складе | |
| 6 | 9240141 | Tube clip w. rubber | Нет на складе | |
| 6 | 9240610 | Tube clip w. rubber | Нет на складе | |
| 7 | 9226711 | Cable band | Нет на складе | |
| 7 | 9226722 | Cable band | Нет на складе | |
| 8 | 9226731 | Cable band | Нет на складе | |
| 8 | 200270530 | Cover plate | Нет на складе | |
| 9 | 9006360 | Hex head bolt | Нет на складе | |
| 10 | 9103611 | Washer | Нет на складе | |
| 11 | 9099091 | Detent edged washer | Нет на складе | |
| 12 | 9087580 | Locknut | Нет на складе | |
| 13 | 3012190 | Spiral strip-Id.-no.= 1m | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
