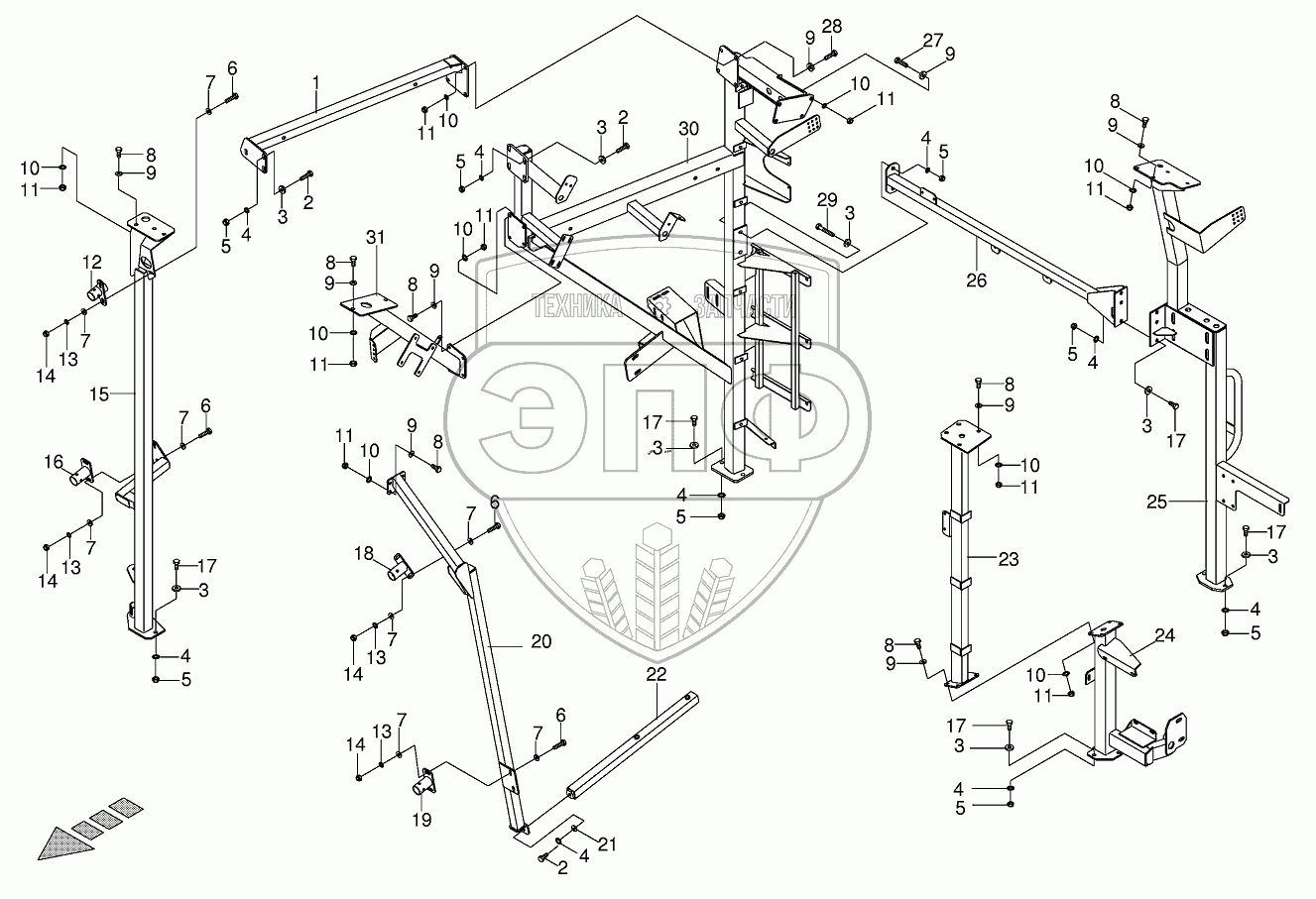

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Panelling frame
/148.gif)
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
13
13
13
14
14
14
14
15
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002175751 | Oil tank support | Нет на складе | |
| 2 | 009006570 | Hex head bolt | Нет на складе | |
| 3 | 009103200 | Washer | Нет на складе | |
| 4 | 009099101 | Detent edged washer | Нет на складе | |
| 5 | 009082150 | Hex nut | Нет на складе | |
| 6 | 009006160 | Hex head bolt | Нет на складе | |
| 7 | 009104130 | Washer | Нет на складе | |
| 8 | 009006370 | Hex head bolt | Нет на складе | |
| 9 | 009103610 | Washer | Нет на складе | |
| 10 | 009099091 | Detent edged washer | Нет на складе | |
| 11 | 009082120 | Hex nut | Нет на складе | |
| 12 | 002284520 | Take up-tube | Нет на складе | |
| 13 | 009099081 | Detent edged washer | Нет на складе | |
| 14 | 009082100 | Hex nut | Нет на складе | |
| 15 | 002175500 | Support-right middle | Нет на складе | |
| 16 | 002264520 | Take up-tube | Нет на складе | |
| 17 | 009006560 | Hex head bolt | Нет на складе | |
| 18 | 002284470 | Take up-tube | Нет на складе | |
| 19 | 002284500 | Take up-tube | Нет на складе | |
| 20 | 002284260 | Support-left front | Нет на складе | |
| 21 | 009106401 | Washer | Нет на складе | |
| 22 | 002284410 | Cladding retainer | Нет на складе | |
| 23 | 002175630 | Support-left middle top | Нет на складе | |
| 24 | 002175611 | Support-left middle below | Нет на складе | |
| 25 | 002175190 | Support-back left | Нет на складе | |
| 26 | 002175682 | Tie bar-back | Нет на складе | |
| 27 | 009006390 | Hex head bolt | Нет на складе | |
| 28 | 009006380 | Hex head bolt | Нет на складе | |
| 29 | 009014580 | Hex head bolt | Нет на складе | |
| 30 | 002175461 | Support-back right | Нет на складе | |
| 31 | 002175691 | Strut-right | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
