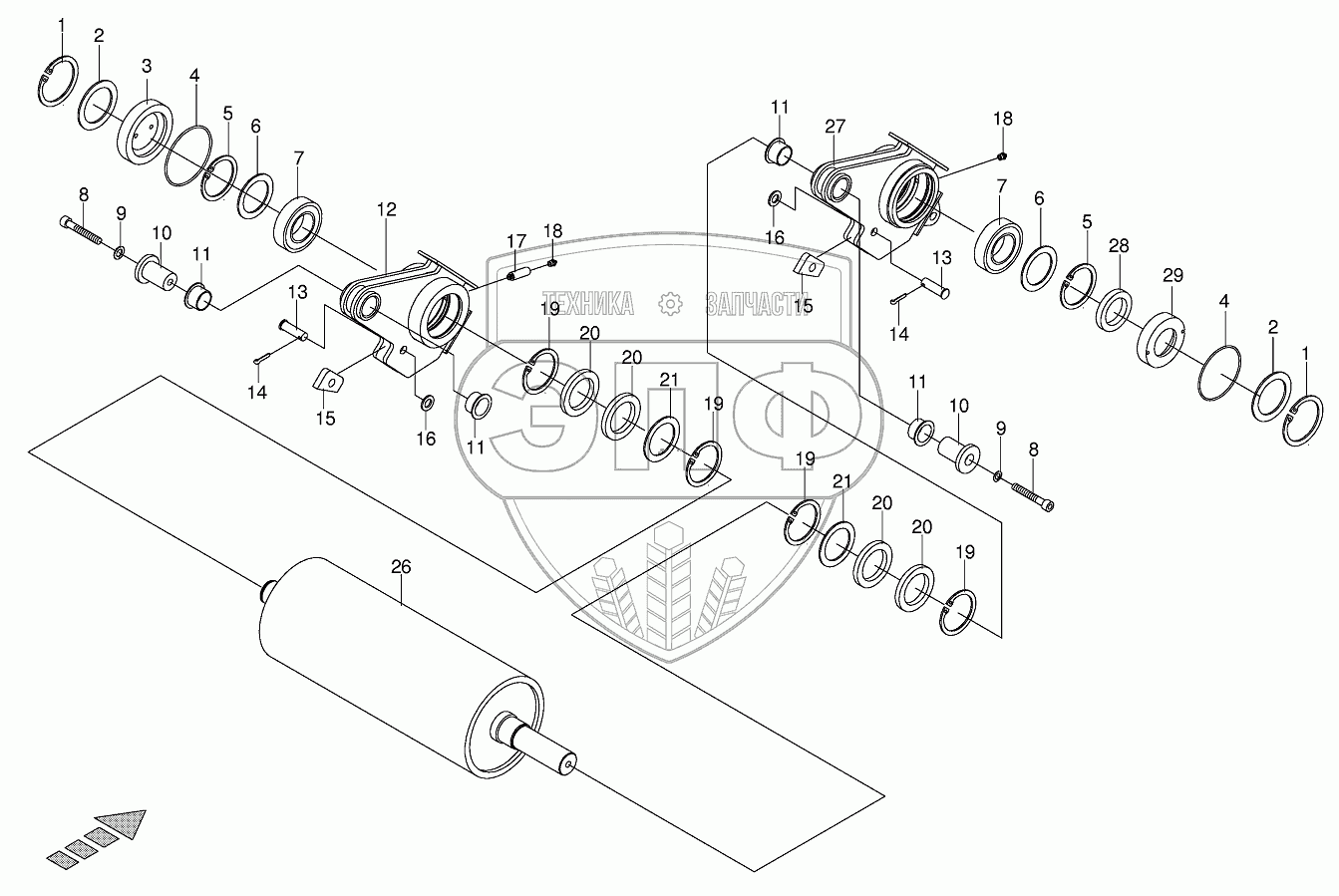

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Roller front
/193.gif)
1
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
17
18
18
19
19
19
19
20
20
20
20
21
21
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009116910 | Circlip | Нет на складе | |
| 2 | 009107160 | Supporting disc | Нет на складе | |
| 3 | 002235621 | Cover-left | Нет на складе | |
| 4 | 009375770 | O-ring | Нет на складе | |
| 5 | 009115610 | Circlip | Нет на складе | |
| 6 | 009107400 | Supporting disc | Нет на складе | |
| 7 | 009319140 | Pendular roller bearing | Нет на складе | |
| 8 | 009031481 | Allen screw | Нет на складе | |
| 9 | 009099110 | Detent edged washer | Нет на складе | |
| 10 | 002235261 | Bearing bolt | Нет на складе | |
| 11 | 009353360 | Collar socket | Нет на складе | |
| 12 | 002194283 | Bearing housing-left | Нет на складе | |
| 13 | 009163810 | Pin | Нет на складе | |
| 14 | 009120671 | Cotter pin | Нет на складе | |
| 15 | 002264480 | Slide block | Нет на складе | |
| 16 | 009103031 | Washer | Нет на складе | |
| 17 | 270002450 | Connector | Нет на складе | |
| 18 | 009191050 | Grease niple | Нет на складе | |
| 19 | 009116860 | Circlip | Нет на складе | |
| 20 | 009360190 | Radial-shaft sealing ring | Нет на складе | |
| 21 | 009107460 | Supporting disc | Нет на складе | |
| 26 | 002264621 | Roller-Standard | Нет на складе | |
| 27 | 002194243 | Bearing housing-right | Нет на складе | |
| 28 | 009360580 | Radial-shaft sealing ring | Нет на складе | |
| 29 | 002234641 | Cover-right | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
