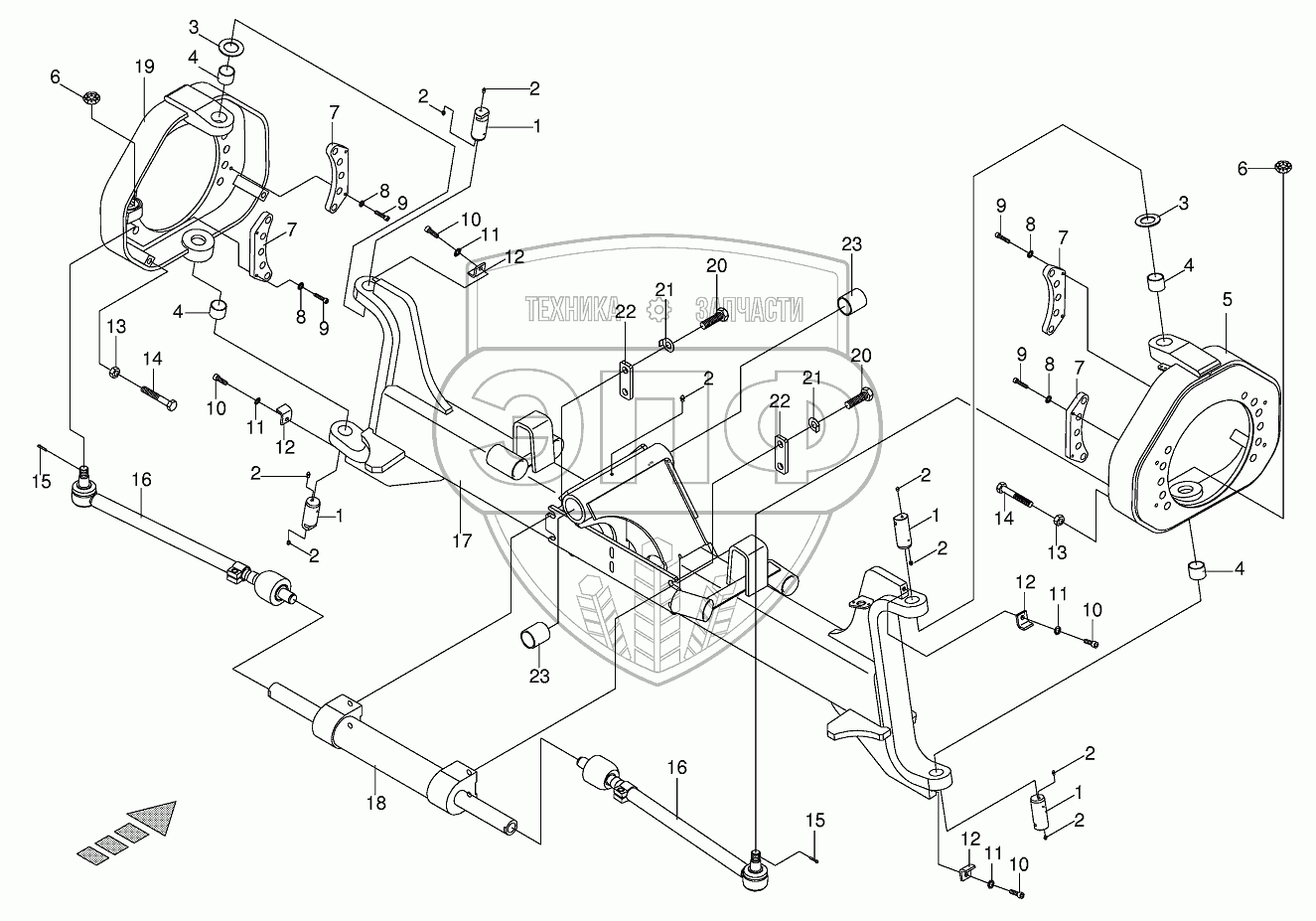

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Steering axle
/49.gif)
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188030 | 009188030 | Sealing set | Нет на складе | |
| 1 | 002265281 | Retention bolt | Нет на складе | |
| 2 | 009191050 | Grease niple | Нет на складе | |
| 3 | 002218731 | Approach disc | Нет на складе | |
| 4 | 009353430 | Bearing bush | Нет на складе | |
| 5 | 002199910 | Journal-right, incl. bushing | Нет на складе | |
| 6 | 009089270 | Castellated nut | Нет на складе | |
| 7 | 002246480 | Screw-on strip-back | Нет на складе | |
| 8 | 009099081 | Detent edged washer | Нет на складе | |
| 9 | 009030800 | Allen screw | Нет на складе | |
| 10 | 009031090 | Allen screw | Нет на складе | |
| 11 | 009099091 | Detent edged washer | Нет на складе | |
| 12 | 002218750 | Retainer angle | Нет на складе | |
| 13 | 009082200 | Hex nut | Нет на складе | |
| 14 | 009003490 | Hex head bolt | Нет на складе | |
| 15 | 009120891 | Cotter pin | Нет на складе | |
| 16 | 002265090 | Axial tie rod | Нет на складе | |
| 17 | 002198640 | Steered axle carrier-incl. bushing | Нет на складе | |
| 18 | 002217880 | Hydraulic cylinder | Нет на складе | |
| 19 | 002199900 | Journal-incl. bushing | Нет на складе | |
| 20 | 009003821 | Hex head bolt | Нет на складе | |
| 21 | 009103730 | Wаshеr | Нет на складе | |
| 22 | 002199370 | Double roller | Нет на складе | |
| 23 | 009353310 | Bearing bush | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
