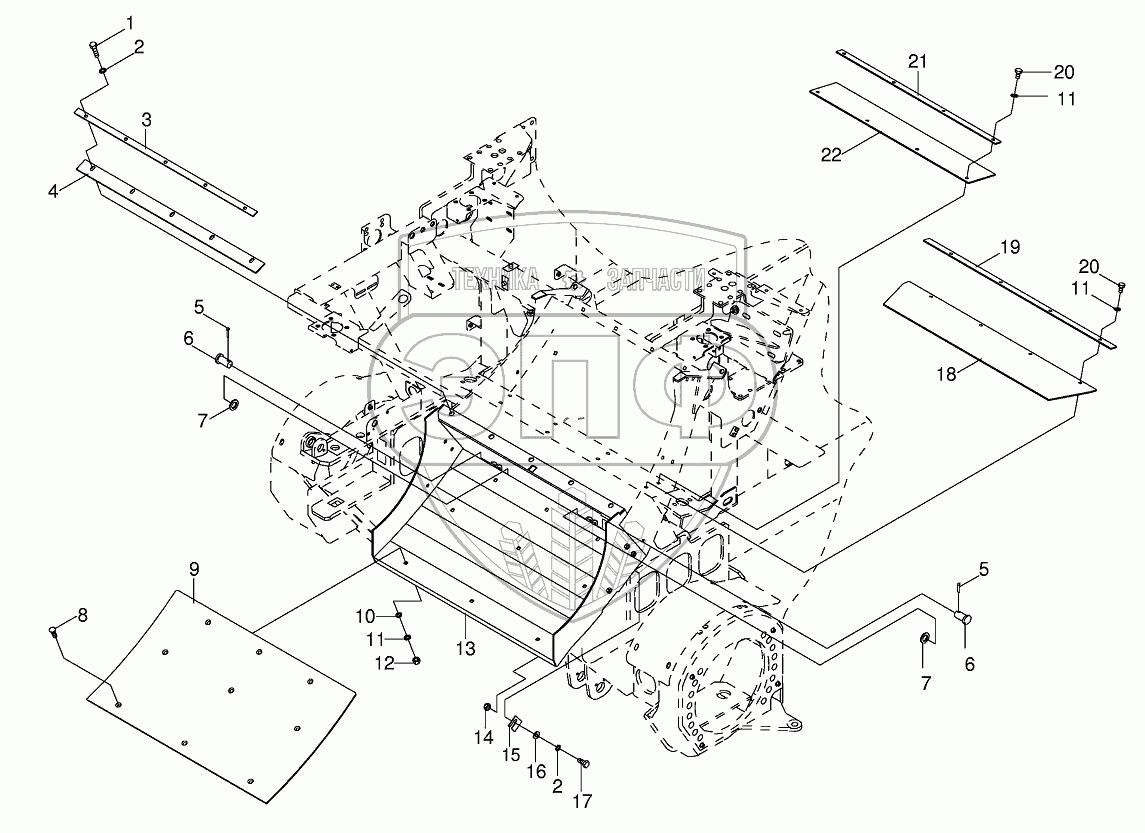

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Transfer channel
/31.gif)
1
2
2
3
4
5
5
6
6
7
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006560 | Hex head bolt | Нет на складе | |
| 2 | 009099101 | Detent edged washer | Нет на складе | |
| 3 | 002280671 | Clamping strap | Нет на складе | |
| 4 | 002280661 | Gasket | Нет на складе | |
| 5 | 009121131 | Cotter pin | Нет на складе | |
| 6 | 002281051 | Pin | Нет на складе | |
| 7 | 002281061 | Washer | Нет на складе | |
| 8 | 009040091 | Countersunkscrew | Нет на складе | |
| 9 | 002280321 | Wearing plate | Нет на складе | |
| 10 | 009104140 | Washer | Нет на складе | |
| 11 | 009099091 | Detent edged washer | Нет на складе | |
| 12 | 009082120 | Hex nut | Нет на складе | |
| 13 | 002280381 | Channel | Нет на складе | |
| 14 | 009082150 | Hex nut | Нет на складе | |
| 15 | 002280531 | Enclosure | Нет на складе | |
| 16 | 009103200 | Washer | Нет на складе | |
| 17 | 009003021 | Hex head bolt | Нет на складе | |
| 18 | 002175930 | Cover | Нет на складе | |
| 19 | 002175940 | Clamping strap-front | Нет на складе | |
| 20 | 009006370 | Hex head bolt | Нет на складе | |
| 21 | 002281081 | Clamping strap | Нет на складе | |
| 22 | 002281071 | Cover-middle top | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
