Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Lines autopiot
/134.gif)
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
6
7
7
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20

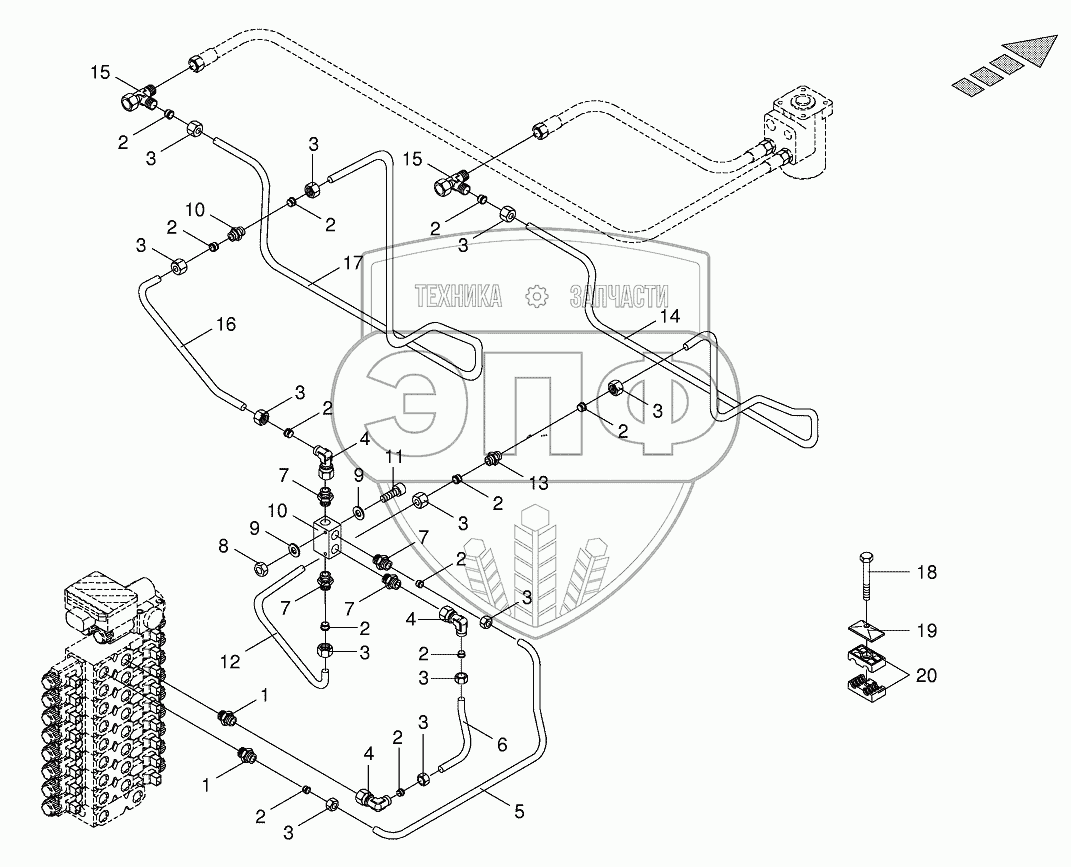

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009209011 | Male connector | Нет на складе | |
| 2 | 009210461 | Cutting ring | Нет на складе | |
| 3 | 009212060 | Nozzle disc cap | Нет на складе | |
| 4 | 009210671 | Angle lug | Нет на складе | |
| 5 | 003600690 | Hydraulic line | Нет на складе | |
| 6 | 003600680 | Hydraulic line | Нет на складе | |
| 7 | 009196300 | Male connector | Нет на складе | |
| 8 | 009082071 | Hex nut | Нет на складе | |
| 9 | 009105001 | Washer | Нет на складе | |
| 10 | 009208900 | Double lock-up valve unit | Нет на складе | |
| 11 | 009030301 | Allen screw | Нет на складе | |
| 12 | 002287140 | Hydraulic line | Нет на складе | |
| 13 | 009210541 | Connector | Нет на складе | |
| 14 | 002287170 | Hydraulic line | Нет на складе | |
| 15 | 009210791 | Adjustable L connection | Нет на складе | |
| 16 | 002287120 | Hydraulic line | Нет на складе | |
| 17 | 002287130 | Hydraulic line | Нет на складе | |
| 18 | 009010421 | Hex head bolt | Нет на складе | |
| 19 | 009251340 | Cover plate | Нет на складе | |
| 20 | 009251050 | Tube clamp-2 halves | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
