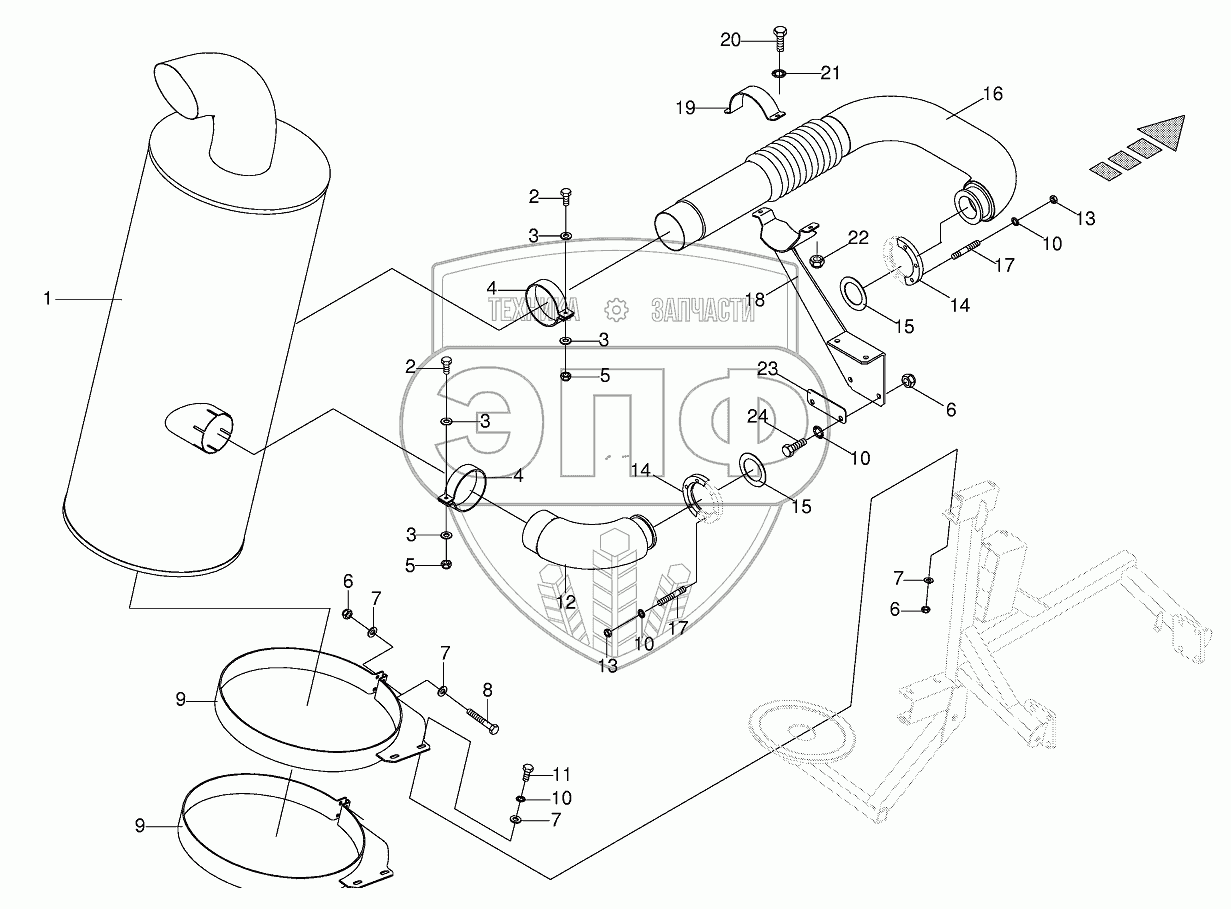

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Silencer OM502
/174.gif)
1
2
2
3
3
3
3
4
4
5
5
6
6
6
7
7
7
7
8
9
9
10
10
10
10
11
12
13
13
14
14
15
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002240294 | Silencer | Нет на складе | |
| 2 | 009002010 | Hex head bolt | Нет на складе | |
| 3 | 009106030 | Washer | Нет на складе | |
| 4 | 002212012 | Tube clamp | Нет на складе | |
| 5 | 009082100 | Hex nut | Нет на складе | |
| 6 | 009087580 | Locknut | Нет на складе | |
| 7 | 009103611 | Washer | Нет на складе | |
| 8 | 009002871 | Hex head bolt | Нет на складе | |
| 9 | 002174471 | Muffler clamp | Нет на складе | |
| 10 | 009099091 | Detent edged washer | Нет на складе | |
| 11 | 009006370 | Hex head bolt | Нет на складе | |
| 12 | 002240352 | Exhaust pipe | Нет на складе | |
| 13 | 009080441 | Hex nut | Нет на складе | |
| 14 | 002211921 | Exhaust flange | Нет на складе | |
| 15 | 009400980 | Gasket | Нет на складе | |
| 16 | 002132760 | Exhaust pipe-front | Нет на складе | |
| 17 | 009030231 | Stud bolt | Нет на складе | |
| 18 | 002133460 | Tube support | Нет на складе | |
| 19 | 002155890 | Tube clamp | Нет на складе | |
| 20 | 009006170 | Hex head bolt | Нет на складе | |
| 21 | 009099081 | Detent edged washer | Нет на складе | |
| 22 | 009087060 | Locknut | Нет на складе | |
| 23 | 002156200 | Spacer plate | Нет на складе | |
| 24 | 009006370 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
