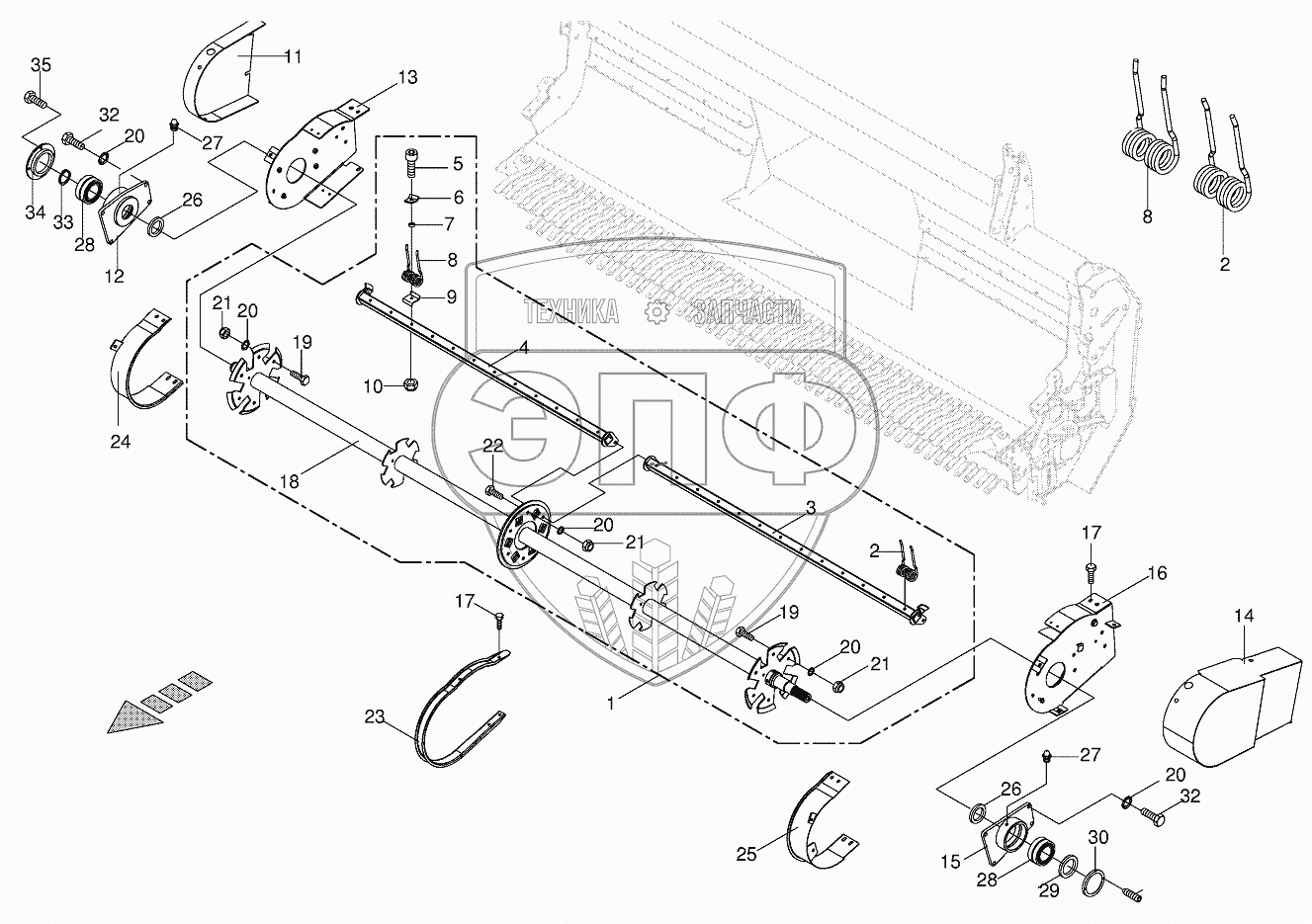

Каталог запасных частей к технике: KRONE EasyFlow 3001. Pick-up - Uncontrolled
/5.gif)
1
1
2
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
20
20
20
21
21
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009384480 | Pick-up | Нет на складе | |
| 1 | 009384440 | Pick-up | Нет на складе | |
| 2 | 009384380 | Spring tine-outside | Нет на складе | |
| 3 | 009384390 | Tine carrier-left | Нет на складе | |
| 3 | 009384460 | Tine carrier-left | Нет на складе | |
| 4 | 009384350 | Tine carrier-right | Нет на складе | |
| 4 | 009384450 | Tine carrier-right | Нет на складе | |
| 5 | 009016700 | Allen screw | Нет на складе | |
| 6 | 009384370 | Pressure plate | Нет на складе | |
| 7 | 002150040 | Bushing | Нет на складе | |
| 8 | 009384360 | Spring tine-inside | Нет на складе | |
| 9 | 009381541 | Spring saddle | Нет на складе | |
| 10 | 009087060 | Locknut | Нет на складе | |
| 11 | 002140891 | Chain protection-right | Нет на складе | |
| 12 | 003505880 | Bearing -right | Нет на складе | |
| 13 | 009384200 | Side part-right | Нет на складе | |
| 14 | 002140291 | Chain protection-left | Нет на складе | |
| 15 | 003505910 | Bearing -left | Нет на складе | |
| 16 | 009384210 | Side part-left | Нет на складе | |
| 17 | 009002551 | Hex head bolt | Нет на складе | |
| 18 | 009384470 | Drive shaft | Нет на складе | |
| 18 | 009384400 | Drive shaft | Нет на складе | |
| 19 | 009048501 | Coach bolt | Нет на складе | |
| 20 | 009099091 | Detent edged washer | Нет на складе | |
| 21 | 009087580 | Locknut | Нет на складе | |
| 22 | 009047552 | Coach bolt | Нет на складе | |
| 23 | 009384430 | Stripper | Нет на складе | |
| 24 | 009384410 | Outside protection-right | Нет на складе | |
| 25 | 009384420 | Guard-outside left | Нет на складе | |
| 26 | 009361711 | Radial-shaft sealing ring | Нет на складе | |
| 27 | 009191060 | Grease niple | Нет на складе | |
| 28 | 009319040 | Pendular roller bearing | Нет на складе | |
| 29 | 009361900 | Radial-shaft sealing ring | Нет на складе | |
| 30 | 002272001 | Ring | Нет на складе | |
| 31 | 009059100 | Threaded pin | Нет на складе | |
| 32 | 009006390 | Hex head bolt | Нет на складе | |
| 33 | 009115450 | Circlip | Нет на складе | |
| 34 | 002269391 | End plate | Нет на складе | |
| 35 | 009006140 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
