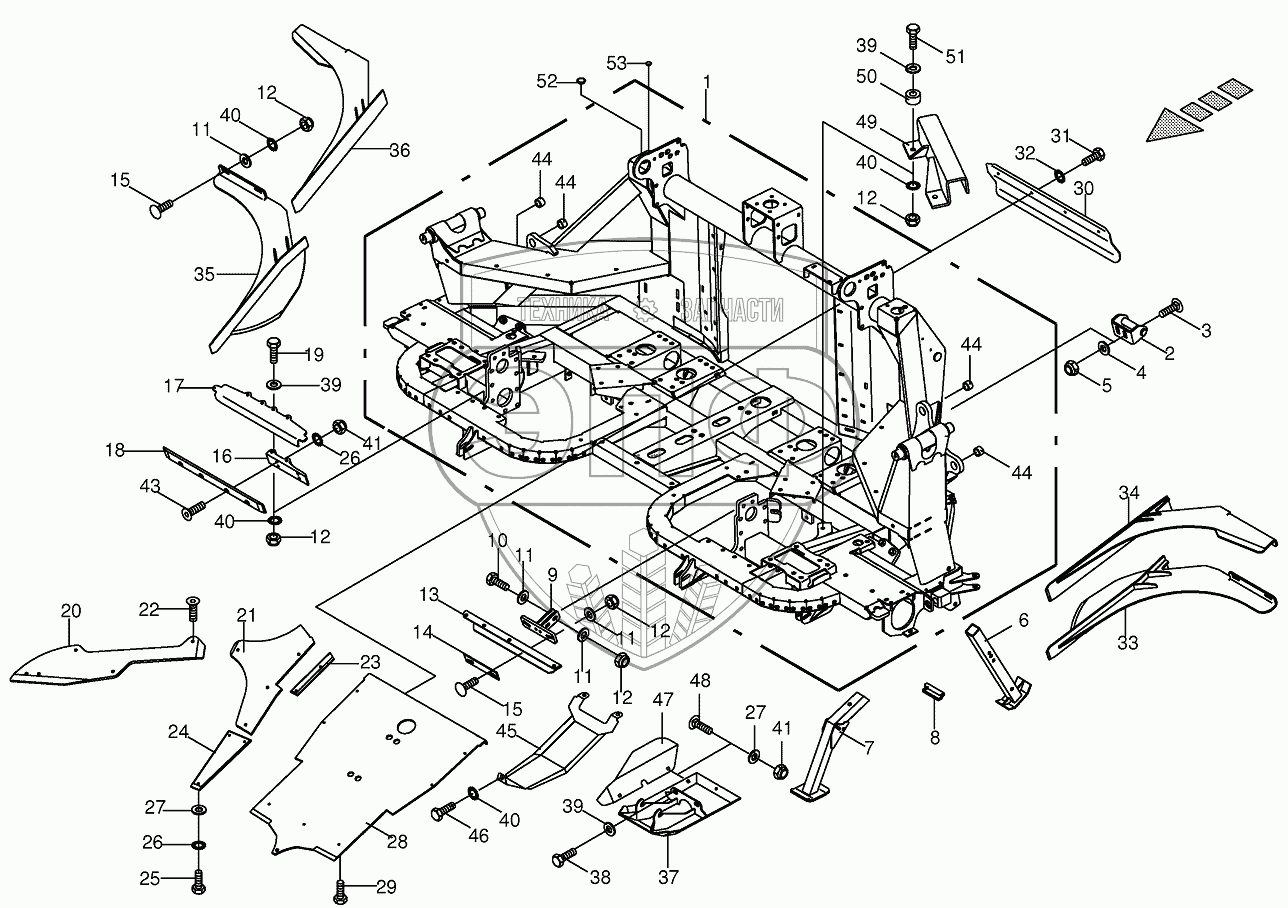

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Frame central/Mounting parts
1
1
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
12
13
13
13
13
13
13
13
14
15
15
16
17
17
17
18
18
18
19
20
20
20
20
20
20
20
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
40
40
40
41
41
43
43
43
44
44
44
44
45
46
47
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200906392 | Frame-middle | Нет на складе | |
| 1 | 200906342 | Frame-middle | Нет на складе | |
| 2 | 003522902 | Pendulum frame retainer-below | Нет на складе | |
| 3 | 009047230 | Coach bolt | Нет на складе | |
| 4 | 009103620 | Washer | Нет на складе | |
| 5 | 009087161 | Locknut | Нет на складе | |
| 6 | 200908172 | Supporting leg-back | Нет на складе | |
| 7 | 200908270 | Supporting leg-front | Нет на складе | |
| 8 | 009170050 | Spring stick bolt | Нет на складе | |
| 9 | 200906720 | Support | Нет на складе | |
| 10 | 009014540 | Hex head bolt | Нет на складе | |
| 11 | 009106090 | Washer | Нет на складе | |
| 12 | 009087010 | Locknut | Нет на складе | |
| 13 | 200907081 | Screw-on profile-left | Нет на складе | |
| 13 | 200907181 | Screw-on profile-left | Нет на складе | |
| 13 | 200907091 | Screw-on profile-right | Нет на складе | |
| 13 | 200907171 | Screw-on profile-right | Нет на складе | |
| 14 | 200906741 | Plating | Нет на складе | |
| 15 | 009047791 | Coach bolt | Нет на складе | |
| 16 | 200915601 | Position adapter retrainer | Нет на складе | |
| 17 | 200915581 | Position adapter angle | Нет на складе | |
| 17 | 200915591 | Position adapter angle | Нет на складе | |
| 18 | 200915351 | Position adapter bar | Нет на складе | |
| 18 | 200915361 | Position adapter bar | Нет на складе | |
| 19 | 009003090 | Hex head bolt | Нет на складе | |
| 20 | 200915670 | Guide rail-right | Нет на складе | |
| 20 | 200915690 | Guide rail-right middle | Нет на складе | |
| 20 | 200915680 | Guide rail-left | Нет на складе | |
| 20 | 200915700 | Guide rail-left middle | Нет на складе | |
| 21 | 200908301 | Plastic bow-right | Нет на складе | |
| 21 | 200908351 | Plastic bow-left | Нет на складе | |
| 22 | 009040490 | Countersunkscrew | Нет на складе | |
| 23 | 200907030 | Guide disc-right/left | Нет на складе | |
| 24 | 200907050 | Guide disc-right/left | Нет на складе | |
| 25 | 009006320 | Hex head bolt | Нет на складе | |
| 26 | 009099091 | Detent edged washer | Нет на складе | |
| 27 | 009104140 | Washer | Нет на складе | |
| 28 | 200908080 | Guide plate-middle | Нет на складе | |
| 29 | 009002722 | Hex head bolt | Нет на складе | |
| 30 | 003527481 | Sealing plate | Нет на складе | |
| 31 | 009006140 | Hex head bolt | Нет на складе | |
| 32 | 009099081 | Detent edged washer | Нет на складе | |
| 33 | 200906931 | Stripper-below left | Нет на складе | |
| 34 | 200906841 | Stripper-top left | Нет на складе | |
| 35 | 200906921 | Stripper-below right | Нет на складе | |
| 36 | 200906831 | Stripper-top right | Нет на складе | |
| 37 | 200906980 | Skid | Нет на складе | |
| 38 | 009006570 | Hex head bolt | Нет на складе | |
| 39 | 009105061 | Washer | Нет на складе | |
| 40 | 009099101 | Detent edged washer | Нет на складе | |
| 41 | 009087580 | Locknut | Нет на складе | |
| 43 | 900003520 | Countersunkscrew | Нет на складе | |
| 43 | 009040500 | Countersunkscrew | Нет на складе | |
| 44 | 009349460 | Bearing bush | Нет на складе | |
| 45 | 200921460 | Gearbox cover-middle | Нет на складе | |
| 46 | 009006530 | Hex head bolt | Нет на складе | |
| 47 | 200921480 | Broadening-left | Нет на складе | |
| 47 | 200921470 | Broadening-right | Нет на складе | |
| 48 | 009048501 | Coach bolt | Нет на складе | |
| 49 | 200921510 | Roller guide-back | Нет на складе | |
| 50 | 003410651 | Spacer bushing | Нет на складе | |
| 51 | 009003041 | Hex head bolt | Нет на складе | |
| 52 | 009250240 | Sealing plug | Нет на складе | |
| 53 | 009524330 | Sealing plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
