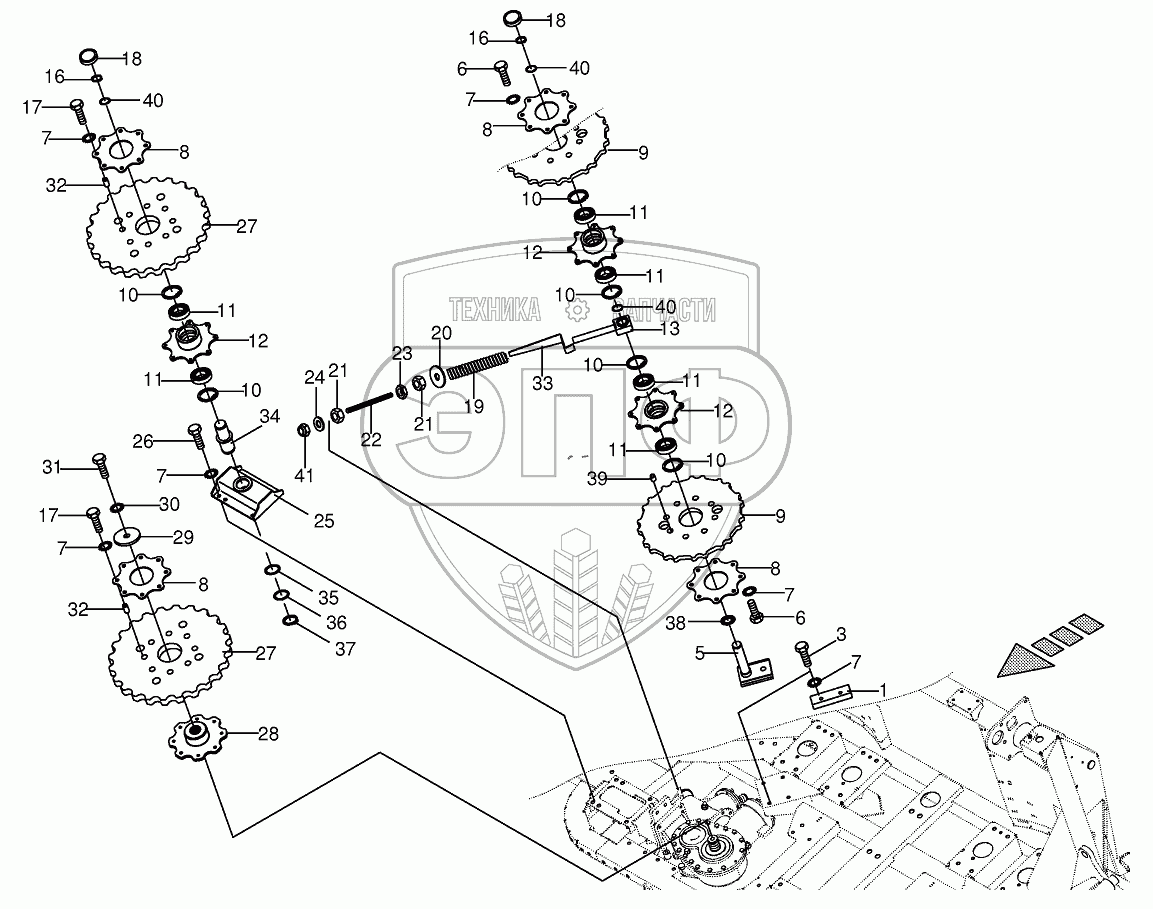

Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Guide wheel
1
3
5
6
6
6
6
6
7
7
7
7
7
7
7
8
8
8
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
13
13
16
16
16
16
17
17
17
18
18
19
20
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
31
32
32
33
34
35
35
35
36
37
37
38
39
40
40
40
40
40
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200929130 | Steering plate | Нет на складе | |
| 3 | 009003020 | Hex head bolt | Нет на складе | |
| 5 | 200908891 | Delocating plate | Нет на складе | |
| 6 | 009006570 | Hex head bolt | Нет на складе | |
| 7 | 009099101 | Detent edged washer | Нет на складе | |
| 8 | 200908680 | Screw-on plate | Нет на складе | |
| 9 | 200909552 | Collector tension sprocket-incl. bushing | Нет на складе | |
| 10 | 009116680 | Circlip | Нет на складе | |
| 11 | 009305370 | Grooved ball bearing | Нет на складе | |
| 12 | 200908742 | Hub | Нет на складе | |
| 13 | 200908732 | Lever | Нет на складе | |
| 16 | 009115410 | Circlip | Нет на складе | |
| 17 | 009002750 | Hex head bolt | Нет на складе | |
| 18 | 009252031 | Sealing cap | Нет на складе | |
| 19 | 200921091 | Pressure spring | Нет на складе | |
| 20 | 009103270 | Washer | Нет на складе | |
| 21 | 009082200 | Hex nut | Нет на складе | |
| 22 | 200504210 | Threaded rod | Нет на складе | |
| 23 | 009086200 | Hex nut-low form | Нет на складе | |
| 24 | 009105141 | Washer | Нет на складе | |
| 25 | 200921070 | Panel | Нет на складе | |
| 26 | 009006570 | Hex head bolt | Нет на складе | |
| 27 | 200909593 | Collector wheel | Нет на складе | |
| 28 | 200908782 | Hub-inside | Нет на складе | |
| 29 | 002216320 | Washer | Нет на складе | |
| 30 | 009099121 | Detent edged washer | Нет на складе | |
| 31 | 009006740 | Hex head bolt | Нет на складе | |
| 32 | 200915330 | Bushing | Нет на складе | |
| 33 | 200920931 | Sheet limit stop | Нет на складе | |
| 34 | 200915640 | Bearing bolt | Нет на складе | |
| 35 | 009108880 | Shim ring | Нет на складе | |
| 35 | 009108900 | Shim ring | Нет на складе | |
| 36 | 009107300 | Supporting disc | Нет на складе | |
| 37 | 009115180 | Circlip | Нет на складе | |
| 38 | 900004390 | Nilos-ring | Нет на складе | |
| 39 | 200928780 | Bushing | Нет на складе | |
| 40 | 009111320 | Shim ring | Нет на складе | |
| 40 | 009111330 | Shim ring | Нет на складе | |
| 40 | 009111340 | Shim ring | Нет на складе | |
| 40 | 009111361 | Shim ring | Нет на складе | |
| 41 | 009087190 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
