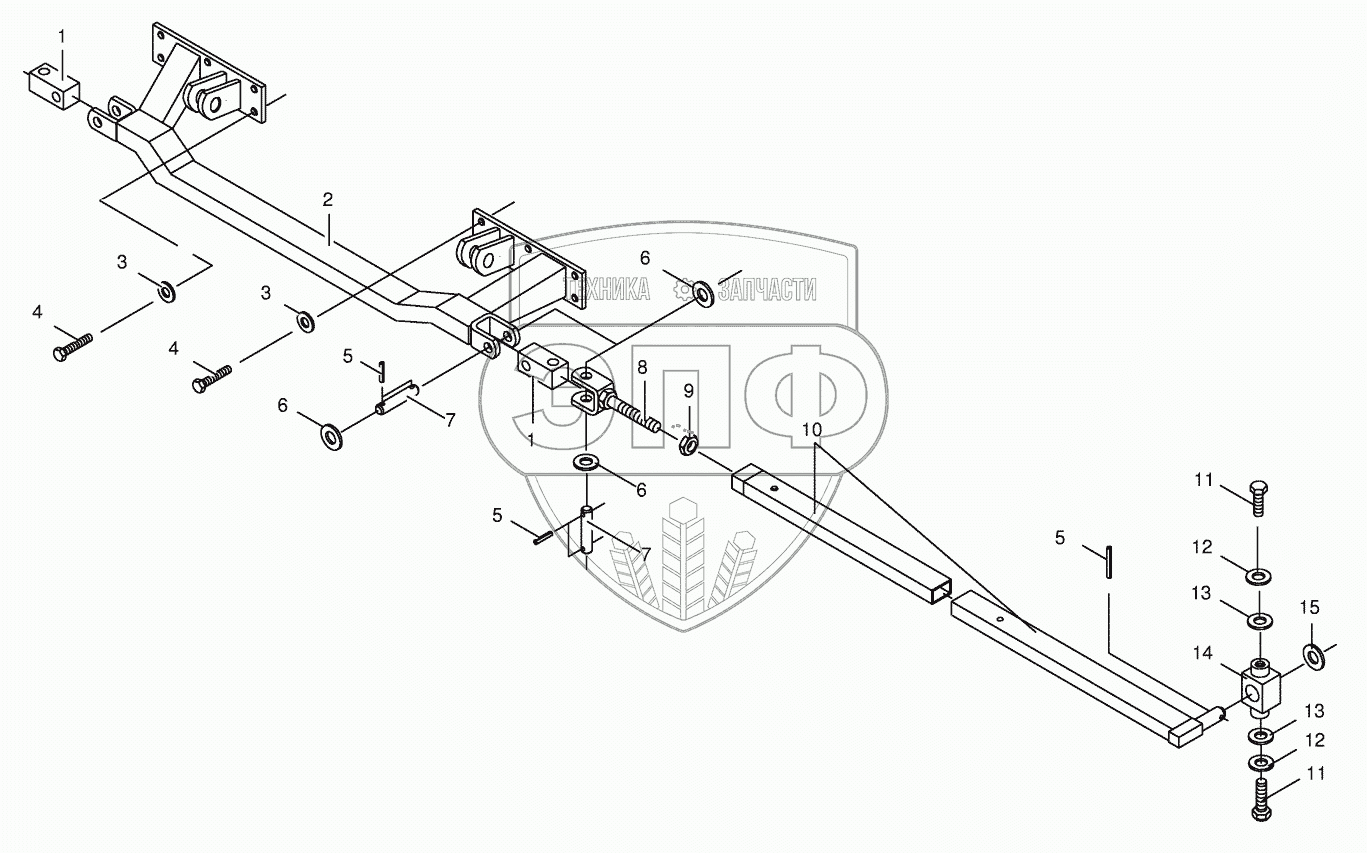

Каталог запасных частей к технике: KRONE KW 8.50-8. Link rod
1
1
2
3
3
4
4
5
5
5
6
6
6
7
7
8
9
10
11
11
12
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 260 103 0 | Square segment | Нет на складе | |
| 2 | 00 260 101 0 | Connecting bracket | Нет на складе | |
| 3 | 00 909 910 1 | Detent edged washer | Нет на складе | |
| 4 | 00 900 656 0 | Hex head bolt | Нет на складе | |
| 5 | 00 912 670 1 | Roll pin | Нет на складе | |
| 6 | 00 910 512 2 | Washer | Нет на складе | |
| 7 | 00 260 102 0 | Pin | Нет на складе | |
| 8 | 00 260 104 0 | U-bow | Нет на складе | |
| 9 | 00 908 225 0 | Hex nut | Нет на складе | |
| 10 | 00 260 105 0 | Pivot tube | Нет на складе | |
| 11 | 00 900 653 0 | Hex head bolt | Нет на складе | |
| 12 | 00 910 609 0 | Washer | Нет на складе | |
| 13 | 00 910 035 0 | Spring washer | Нет на складе | |
| 14 | 00 260 106 0 | Link | Нет на складе | |
| 15 | 00 910 514 1 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
