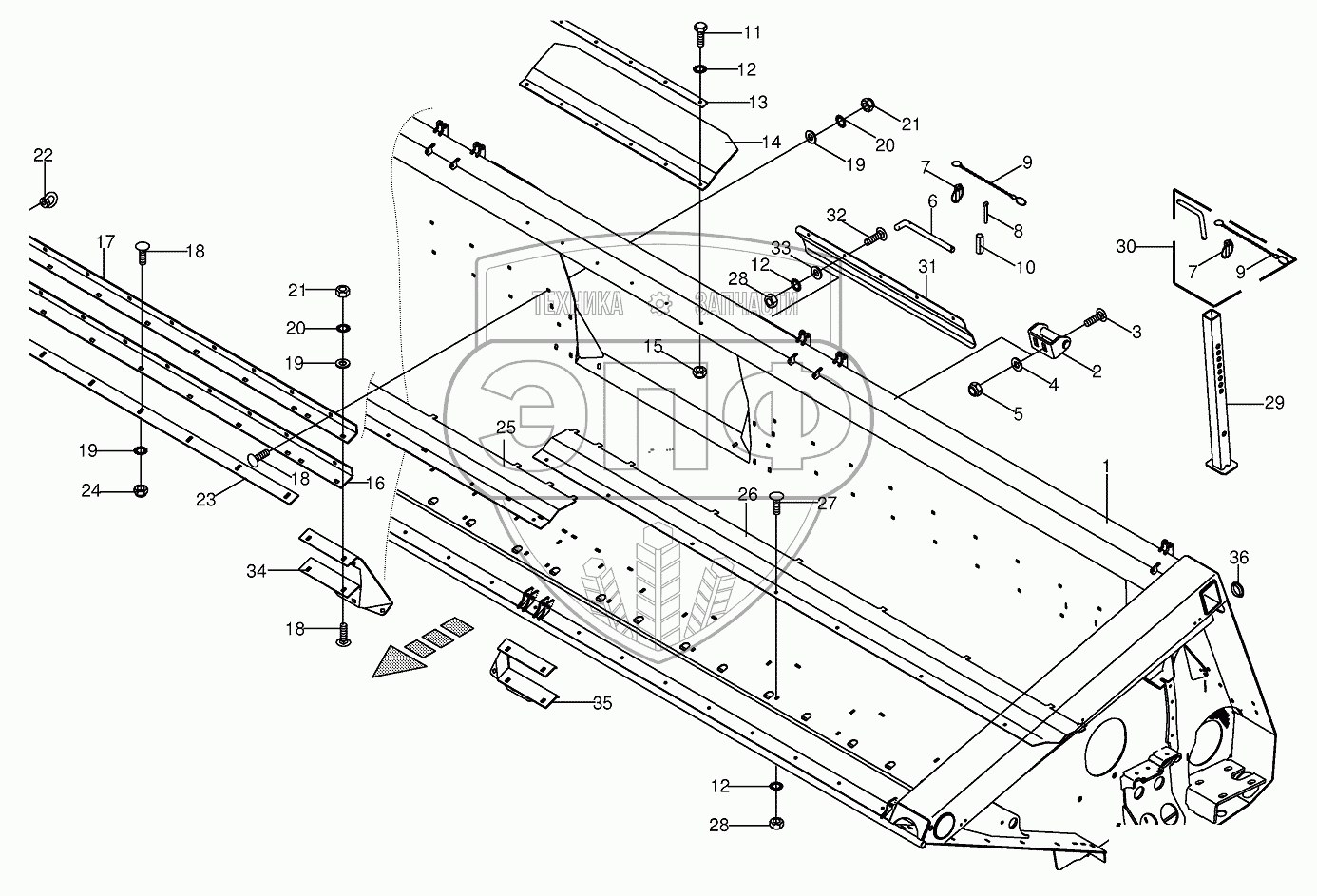

Каталог запасных частей к технике: KRONE X-Disc 6200. Frame / Scraper 752301 - 824610
/1.gif)
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
18
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200917390 | Frame | Нет на складе | |
| 2 | 003522902 | Pendulum frame retainer-below | Нет на складе | |
| 3 | 009047080 | Coach bolt | Нет на складе | |
| 4 | 009103620 | Washer | Нет на складе | |
| 5 | 009087190 | Locknut | Нет на складе | |
| 6 | 003545620 | Pin | Нет на складе | |
| 7 | 009170041 | Linch pin | Нет на складе | |
| 8 | 009122871 | Cotter pin | Нет на складе | |
| 9 | 009226512 | Chain | Нет на складе | |
| 10 | 009126412 | Roll pin | Нет на складе | |
| 11 | 009006160 | Hex head bolt | Нет на складе | |
| 12 | 009099081 | Detent edged washer | Нет на складе | |
| 13 | 003545580 | Strip | Нет на складе | |
| 14 | 003547550 | Sealing rubber | Нет на складе | |
| 15 | 009087060 | Locknut | Нет на складе | |
| 16 | 003547501 | Scraper plate-below | Нет на складе | |
| 17 | 003547511 | Scraper plate-middle top | Нет на складе | |
| 18 | 009048501 | Coach bolt | Нет на складе | |
| 19 | 009103530 | Washer | Нет на складе | |
| 20 | 009099091 | Detent edged washer | Нет на складе | |
| 21 | 009082120 | Hex nut | Нет на складе | |
| 22 | 009095020 | Lifting eye nut | Нет на складе | |
| 23 | 200917470 | Pusher | Нет на складе | |
| 24 | 009087580 | Locknut | Нет на складе | |
| 25 | 003547560 | Trough screw plate-right | Нет на складе | |
| 26 | 003547630 | Trough screw plate-left | Нет на складе | |
| 27 | 009049512 | Coach bolt | Нет на складе | |
| 28 | 009082100 | Hex nut | Нет на складе | |
| 29 | 003544990 | Jack stand | Нет на складе | |
| 30 | 002591342 | Locking pin-cpl. | Нет на складе | |
| 31 | 200911310 | Sealing plate | Нет на складе | |
| 32 | 009047312 | Coach bolt | Нет на складе | |
| 33 | 009106030 | Washer | Нет на складе | |
| 34 | 200917350 | Wearing plate-right | Нет на складе | |
| 35 | 200917340 | Wearing plate-left | Нет на складе | |
| 36 | 009251390 | Sealing plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
