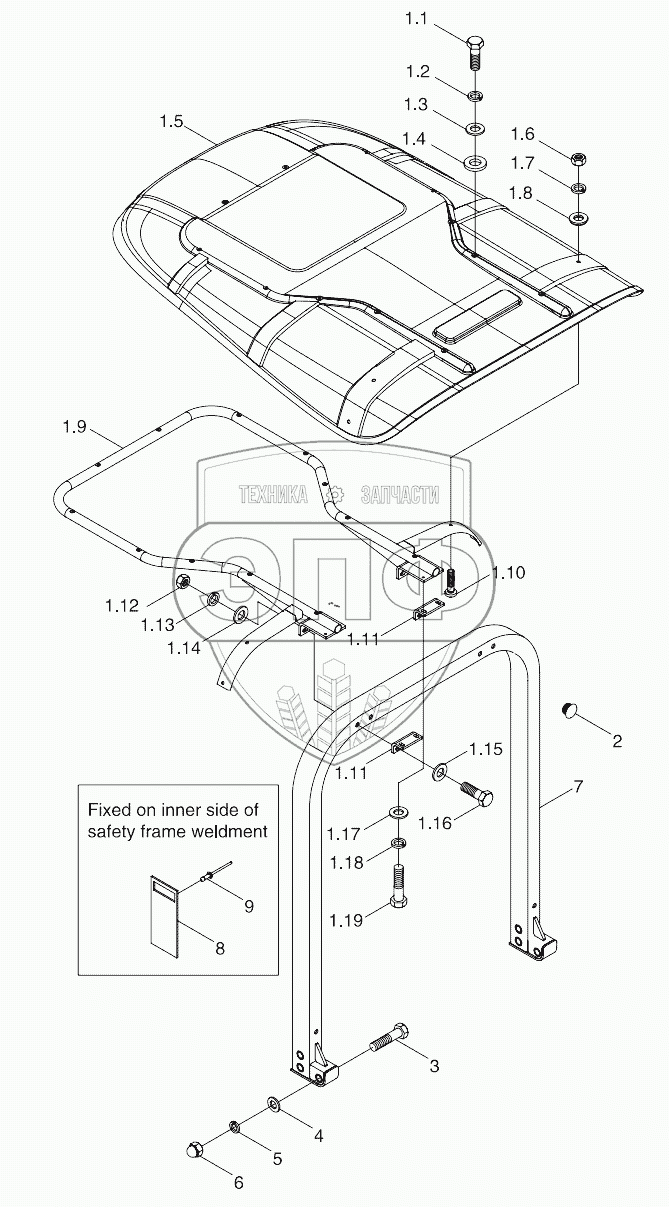

Каталог запасных частей к технике: Lovol TB-604. TS04461010000K Safety Frame Assembly
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04461010000K | TS04461010000K | Safety frame assembly | Нет на складе | |
| 1 | TB400.46C.3 | Sunshade assembly | Нет на складе | |
| 1.1 | GBT5783-M6X25-8.8-A2L | Hexagon Bolt | Нет на складе | |
| 1.2 | GBT93-6-A0P | Standard spring washer | Нет на складе | |
| 1.3 | GBT97.1-6-A0P | Plain washer | Нет на складе | |
| 1.4 | TE254.46.2.1-02 | Rubber washer | Нет на складе | |
| 1.5 | TB400.46C.3.1 | Sunshade | Нет на складе | |
| 1.6 | GBT6170-M10-8-A3L | Hexagon Nut, Style 1 | Нет на складе | |
| 1.7 | GBT93-10-A0P | Standard spring washer | Нет на складе | |
| 1.8 | FT400.46.021 | Washer subassembly | Нет на складе | |
| 1.9 | TB400.46C.3.3 | Sunshade fixing frame weldment | Нет на складе | |
| 1.10 | GBT818-M10X30-4.8-A3L | Cross recessed pan head screw | Нет на складе | |
| 1.11 | TB400.46C.3-01 | Fixing frame | Нет на складе | |
| 1.12 | GBT6170-M12-10-A3L | Hexagon nut, type 1 | Нет на складе | |
| 1.13 | GBT93-12-A0P | Washer | Нет на складе | |
| 1.14 | GBT96.1-12-A3L | Large washer | Нет на складе | |
| 1.15 | GBT97.1-12-A0P | Plain washer | Нет на складе | |
| 1.16 | GBT5782-M12X110-10.9-A2L | Hexagon head bolt | Нет на складе | |
| 1.17 | GBT96.1-8-A3L | Large washer | Нет на складе | |
| 1.18 | GBT93-8-A0P | Standard spring washer | Нет на складе | |
| 1.19 | GBT5783-M8X20-10.9-A2L | Hexagon head bolt | Нет на складе | |
| 2 | TB400.46C-01 | Plug cover | Нет на складе | |
| 3 | GBT5783-M16X90-8.8-A2L | Hexagon head bolt | Нет на складе | |
| 4 | GBT97.1-16-A0P | Plain washer | Нет на складе | |
| 5 | GBT93-16-A0P | Standard Spring Washer | Нет на складе | |
| 6 | GBT802-M16-6 | Compound cap nut | Нет на складе | |
| 7 | TS04461012010K | Safety frame weldment | Нет на складе | |
| 8 | TS04461012012K | EC identification nameplate | Нет на складе | |
| 9 | GBT12618-3X15 | Mushroom head break mandrel blind rivet | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
