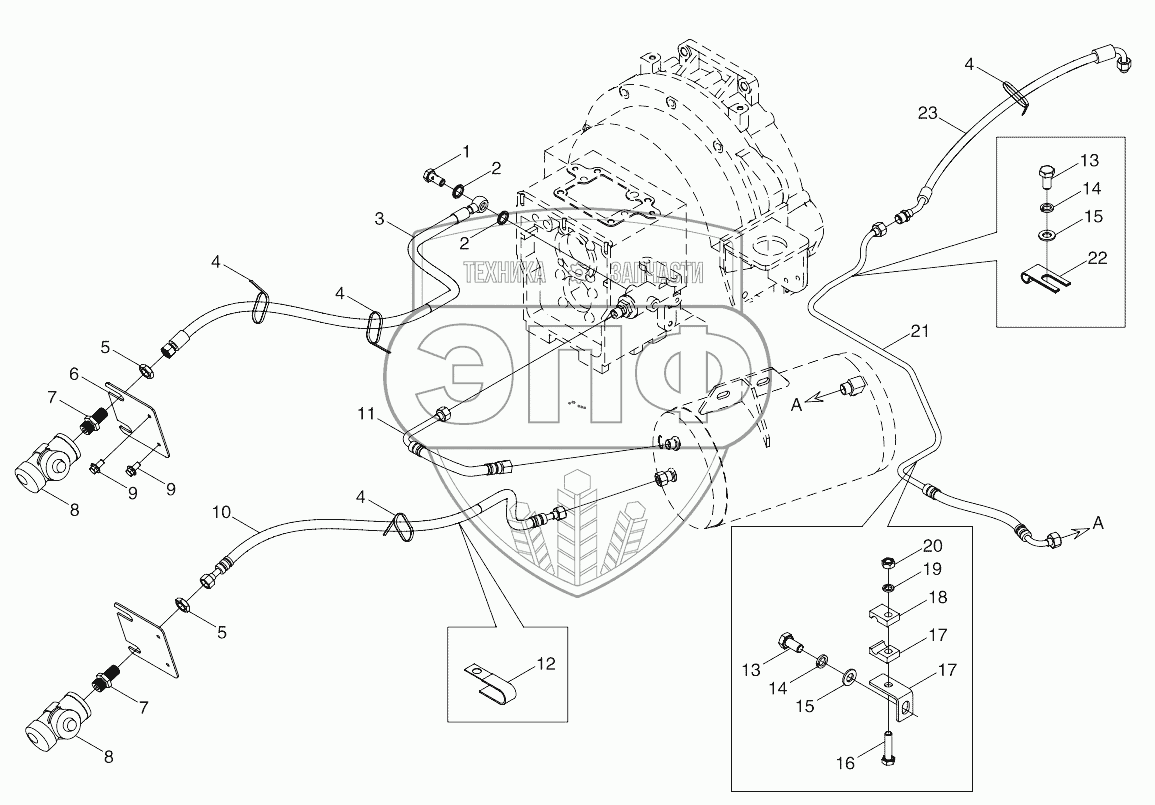

Каталог запасных частей к технике: Lovol TB-604. TS04803050000K Air Conveying Pipeline Assembly
TS04803050000K
TS04803050000K
1
2
2
3
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
13
14
14
15
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04803050000K | TS04803050000K | Air Conveying Pipeline Assembly | Нет на складе | |
| 1 | FT65.50.106 | Hollow Bolt | Нет на складе | |
| 2 | JBT982-14 | Compound seal washer | Нет на складе | |
| 3 | TS04803010003K | Air Conveying Pipe Assembly | Нет на складе | |
| 4 | Q67405200 | Plastic Fastening Strip | Нет на складе | |
| 5 | GBT6173-M18X1.5-05-A3L | Hexagon Thin Nut | Нет на складе | |
| 6 | TS04803030001K | Joint Mounting Plate | Нет на складе | |
| 7 | TD800.803D-01 | Output Joint | Нет на складе | |
| 8 | TD800.803D.1 | Quick Joint | Нет на складе | |
| 9 | GBT16674.1-M6X12-8.8-A2L | Hexagon Flange Nut | Нет на складе | |
| 10 | TS04803010005K | Air Conveying Pipe Assembly | Нет на складе | |
| 11 | TS04803010006 | Brake Valve Inlet Pipe Assembly | Нет на складе | |
| 12 | TD800.803-07 | Tighten Clip | Нет на складе | |
| 13 | GBT5783-M10X20-8.8-A3L | Hexagon flange nut | Нет на складе | |
| 14 | GBT93-10-A3L | Standard Spring Washer | Нет на складе | |
| 15 | GBT97.1-10-A3L | Flat Washer | Нет на складе | |
| 16 | GBT5783-M8X35-8.8-A2L | Hexagon head bolt | Нет на складе | |
| 17 | TS04803010007 | Pipe Clamp Bracket | Нет на складе | |
| 18 | TB454.40X-01 | Single Hole Pipe Clamp | Нет на складе | |
| 19 | GBT93-8-A3L | Standard Spring Washer | Нет на складе | |
| 20 | GBT6170-M8-8-A2L | Hexagon nut, style 1 | Нет на складе | |
| 21 | TS04803010004 | Air Reservoir Inlet pipe Assembly | Нет на складе | |
| 22 | TE350.80A-01 | Pipe Clamp | Нет на складе | |
| 23 | TS04803020001K | Air Compressor Outlet Pipe Assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
