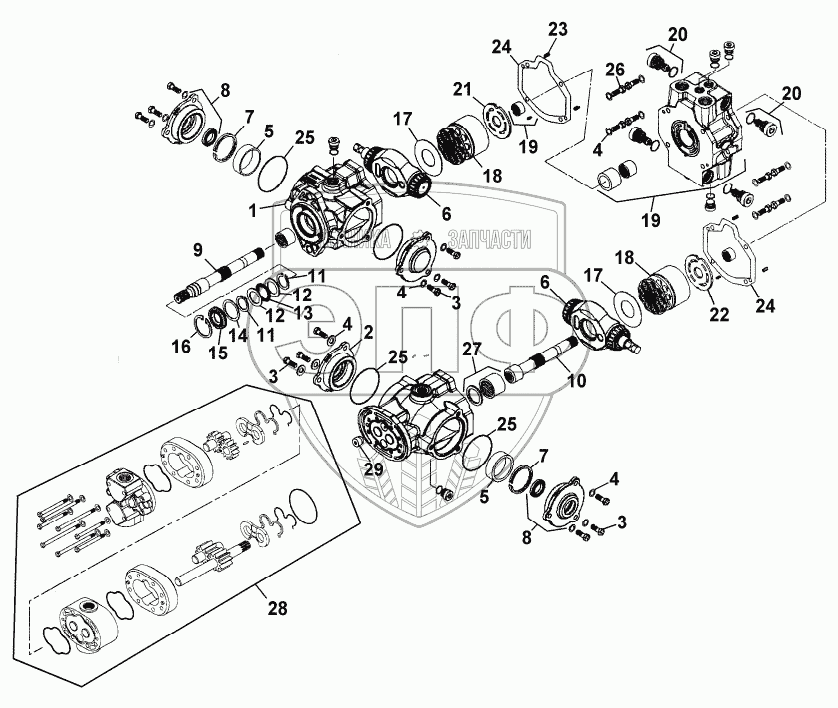

Каталог запасных частей к технике: MacDon-9250. HYDRAULICS: TRIPLE PUMP
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 111194 | 111194 | PUMP | Нет на складе | |
| 49858 | 49858 | SHAFT – drive, rear | Нет на складе | |
| 30058 | 30058 | SEAL – for cover plate | Нет на складе | |
| 49789 | 49789 | CAMPLATE – sub assembly | Нет на складе | |
| 1 | HOUSING | HOUSING | Нет на складе | |
| 2 | 49785 | PLATE – cover, sub assembly | Нет на складе | |
| 3 | 49786 | SCREW - cap | Нет на складе | |
| 4 | 49787 | WASHER | Нет на складе | |
| 5 | 49788 | CUP – bearing | Нет на складе | |
| 6 | 49789 | CAMPLATE – sub assembly | Нет на складе | |
| 7 | 49790 | RING – crush | Нет на складе | |
| 8 | 49791 | PLATE – cover, sub assembly with seal | Нет на складе | |
| 9 | 49792 | SHAFT – drive, front | Нет на складе | |
| 10 | 49793 | SHAFT | Нет на складе | |
| 11 | 30144 | RING – retaining | Нет на складе | |
| 12 | 30140 | RACE – thrust | Нет на складе | |
| 13 | 30141 | BEARING – thrust | Нет на складе | |
| 14 | 49794 | WASHER | Нет на складе | |
| 15 | 50217 | SEAL – shaft, viton | Нет на складе | |
| 16 | 18900 | RING – retaining | Нет на складе | |
| 17 | 49795 | INSERT – cam plate | Нет на складе | |
| 18 | 49796 | KIT – rotating sub assembly | Нет на складе | |
| 19 | MANIFOLD | MANIFOLD | Нет на складе | |
| 20 | 49798 | VALVE – relief sub assembly | Нет на складе | |
| 21 | 49799 | PLATE - valve (R/H front) | Нет на складе | |
| 22 | 49800 | PLATE – valve (R/H rear) | Нет на складе | |
| 23 | 49801 | PIN – dowel | Нет на складе | |
| 24 | 30138 | GASKET – housing, front AND rear | Нет на складе | |
| 25 | 49802 | O-RING | Нет на складе | |
| 26 | 49786 | SCREW - cap | Нет на складе | |
| 27 | HOUSING | HOUSING | Нет на складе | |
| 28 | PUMP | PUMP | Нет на складе | |
| 29 | 49806 | PLUG | Нет на складе | |
| 30 | LABEL | LABEL | Нет на складе | |
| 31 | 49808 | PLUG – sub assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
