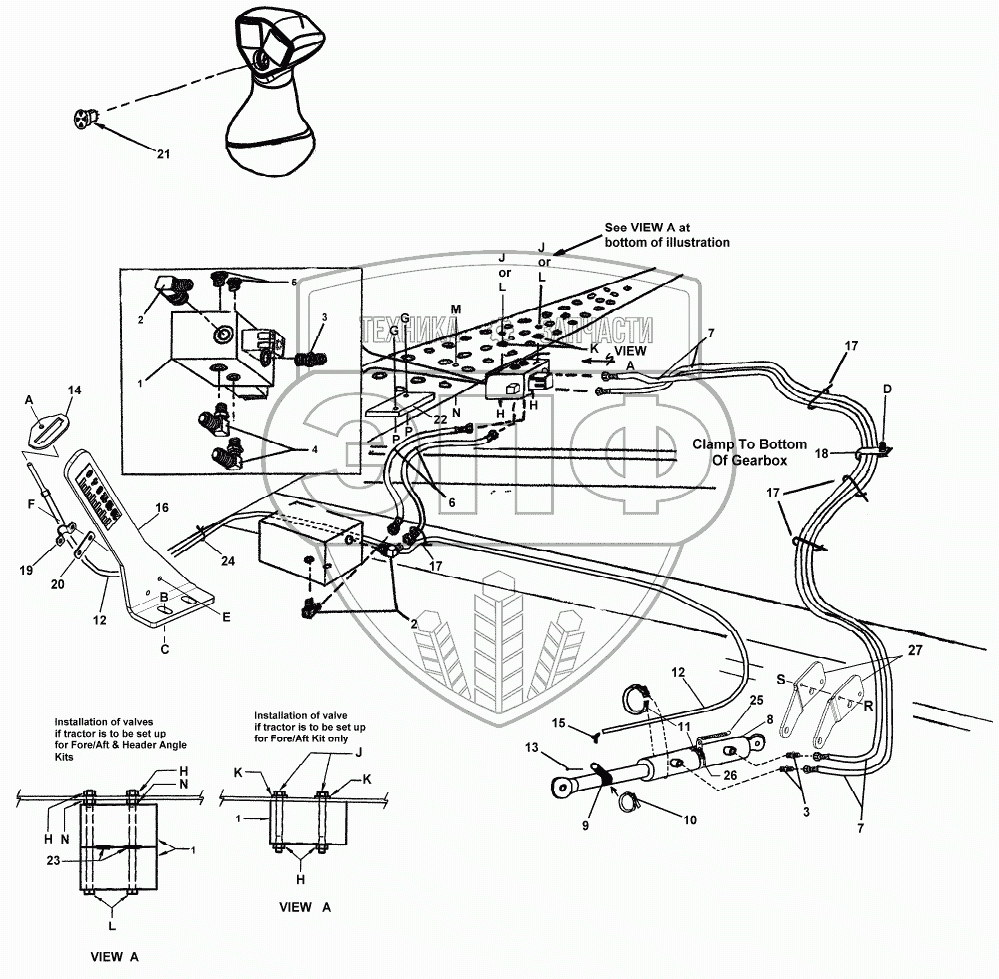

Каталог запасных частей к технике: MacDon-9250. OPTIONAL HYDRAULICS – HEADER ANGLE KIT
1
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
A
A
B
C
D
E
F
G
G
H
H
H
H
H
J
J
J
K
K
K
L
L
L
M
N
N
N
P
P
R
S
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111129 | VALVE | Нет на складе | |
| 2 | 30282 | FITTING - ELBOW 90° HYD | Нет на складе | |
| 3 | 15903 | FITTING - CONNECTOR HYD | Нет на складе | |
| 4 | 50104 | ФИТИНГ | Нет на складе | |
| 5 | 102711 | PLUG - HEX SOCKET CW O-RING | Нет на складе | |
| 6 | 112208 | HOSE | Нет на складе | |
| 7 | 112209 | HOSE | Нет на складе | |
| 8 | 111035 | CYLINDER | Нет на складе | |
| 111430 | 111430 | SEAL KIT | Нет на складе | |
| 9 | 112211 | CLAMP | Нет на складе | |
| 10 | 113532 | CLAMP | Нет на складе | |
| 11 | 21913 | CLAMP-HOSE | Нет на складе | |
| 12 | 45927 | CABLE | Нет на складе | |
| 13 | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP | Нет на складе | |
| 14 | 45888 | GAUGE | Нет на складе | |
| 15 | 42218 | PIVOT | Нет на складе | |
| 16 | 45892 | SUPPORT | Нет на складе | |
| 17 | 21763 | FASTENER - CABLE TIE BLACK | Нет на складе | |
| 18 | 103738 | ЗАЖИМ | Нет на складе | |
| 19 | 42219 | HOLDER | Нет на складе | |
| 20 | 42220 | BAR | Нет на складе | |
| 21 | 109061 | SWITCH | Нет на складе | |
| 22 | 112143 | MODULE | Нет на складе | |
| 23 | 45934 | O-RING | Нет на складе | |
| 24 | 16661 | FASTENER | Нет на складе | |
| 25 | 24318 | SPRING | Нет на складе | |
| 26 | 45947 | CLAMP | Нет на складе | |
| 27 | PLATE | PLATE | Нет на складе | |
| A | 20011 | NUT | Нет на складе | |
| B | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP | Нет на складе | |
| C | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP | Нет на складе | |
| D | 30982 | BOLT | Нет на складе | |
| E | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 | Нет на складе | |
| F | 18647 | NUT | Нет на складе | |
| G | 45694 | SCREW | Нет на складе | |
| H | 30280 | NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP | Нет на складе | |
| J | 21595 | BOLT | Нет на складе | |
| K | 18597 | ШАЙБА | Нет на складе | |
| L | 45933 | BOLT | Нет на складе | |
| M | 50112 | BOLT | Нет на складе | |
| N | 18589 | 5/16 UNC HEX NUT PLATED | Нет на складе | |
| P | 18796 | NUT- HEX # 8-32 UNC GR 5 ZP | Нет на складе | |
| R | 21593 | БОЛТ | Нет на складе | |
| S | 30228 | NUT - FLANGE DT SMOOTH FACE 0375-16UNC | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
