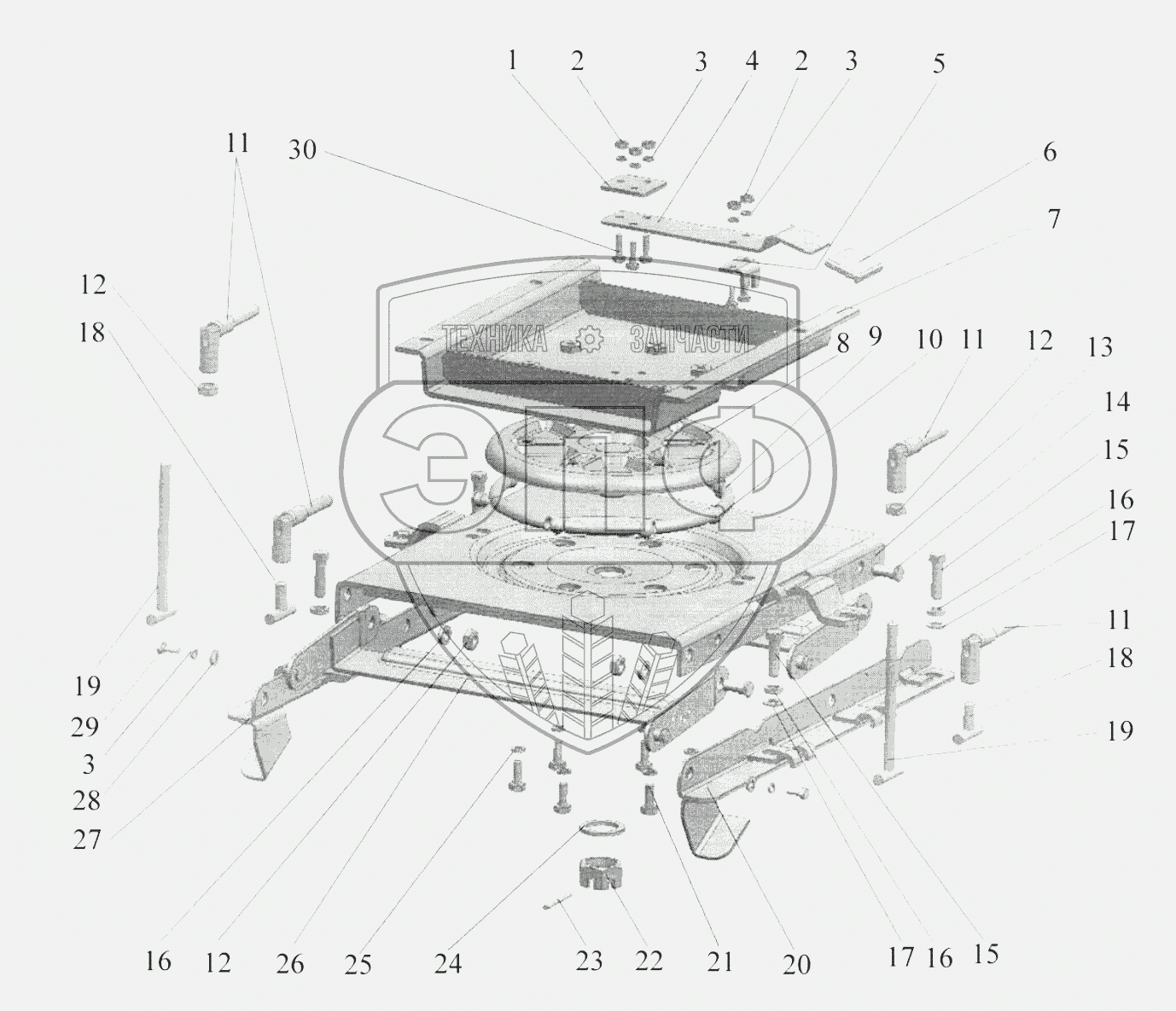

Каталог запасных частей к технике: МТЗ-1523. Механизм реверса
/114.gif)
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-6807000-01 | 2522-6807000-01 | Механизм реверса | Нет на складе | |
| 1 | 80В-6804014 | Накладка | Нет на складе | |
| 2 | ГайкаМ6-6Н.6.019 | Гайка | Нет на складе | |
| 3 | Шайба6Т | Шайба | Нет на складе | |
| 4 | 80В-6807009-Б | Рычаг | Нет на складе | |
| 5 | 1522-6807101 | Стопор | Нет на складе | |
| 6 | 80В-6804066 | Накладка | Нет на складе | |
| 7 | 1522-6807160 | Панель | Нет на складе | |
| 8 | 80В-6807070 | Диск | Нет на складе | |
| 9 | 80-1716041 | Пружина | Нет на складе | |
| 10 | Шарик15,081-100 | Шарик 15,081-100 | Нет на складе | |
| 11 | 80В-6807040 | Зажим | Нет на складе | |
| 12 | ГайкаМ10-6Н.6.019 | Гайка | Нет на складе | |
| 13 | 2522-6807020 | Панель | Нет на складе | |
| 14 | 2522-6807001 | Ось | Нет на складе | |
| 15 | БолтМ10-6gх30.88.35.019 | Болт | Нет на складе | |
| 16 | Шайба10.ОТ | Шайба | Нет на складе | |
| 17 | ШайбаС10.01.019 | Шайба С10.01.019 | Нет на складе | |
| 18 | 80В-6807050 | Винт | Нет на складе | |
| 19 | 1522-6807150 | Винт | Нет на складе | |
| 20 | 2522-6807010 | Кронштейн левый | Нет на складе | |
| 21 | БолтМ8-6gх20.88.35.019 | Болт | Нет на складе | |
| 22 | А04.02.020 | Гайка | Нет на складе | |
| 23 | Шплинт5х45.019 | Шплинт 5х45.019 | Нет на складе | |
| 24 | ШайбаС.27.01.019 | Шайба | Нет на складе | |
| 25 | Шайба8Т | Шайба 8Т | Нет на складе | |
| 26 | 2522-6807040 | Шатун | Нет на складе | |
| 27 | 2522-6807010-01 | Кронштейн правый | Нет на складе | |
| 28 | Шайба6Т | Шайба | Нет на складе | |
| 29 | БолтМ6-6gх14.88.35.019 | Болт | Нет на складе | |
| 30 | БолтМ6-6gх20.88.35.019 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
