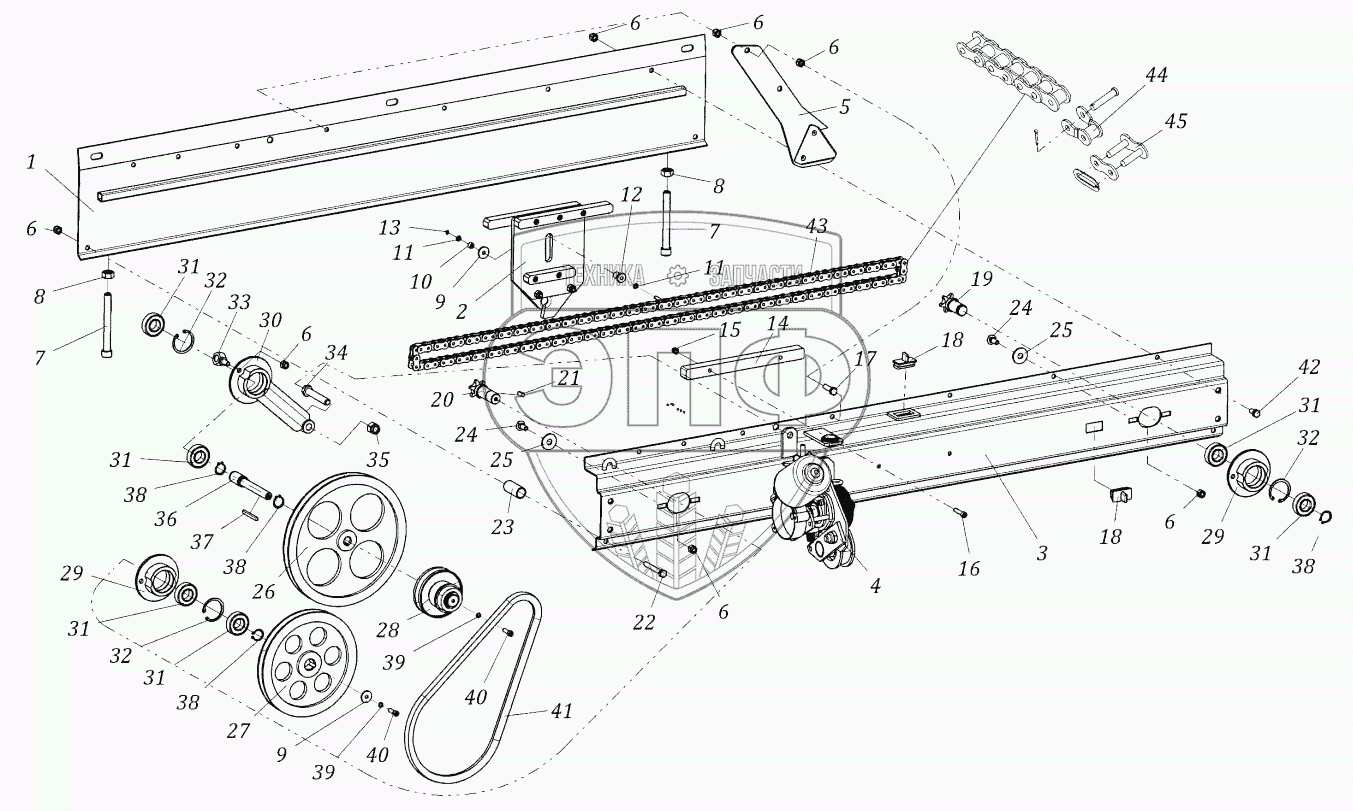

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000. Механизм нитеувязывающий
1
2
3
4
5
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
31
31
31
31
31
32
32
32
33
34
35
36
37
38
38
38
38
39
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R22320 | Крышка задняя обвязчика | Нет на складе | |
| 2 | 201098 | Кулиса | Нет на складе | |
| 3 | R22300 | Крышка передняя обвязчика | Нет на складе | |
| 4 | Механизм нитепротяжный | Механизм нитепротяжный | Нет на складе | |
| 5 | R21108М | Нож в сборе | Нет на складе | |
| 6 | 02В025 | Гайка М8 | Нет на складе | |
| 7 | 01С085 | Винт М12х110 | Нет на складе | |
| 8 | 02О026 | Гайка М12 | Нет на складе | |
| 9 | 02R008 | Шайба | Нет на складе | |
| 10 | 231054 | Втулка | Нет на складе | |
| 11 | 02R001 | Шайба | Нет на складе | |
| 12 | 221045 | Ролик | Нет на складе | |
| 13 | 03Е005 | Кольцо стопорное O5 | Нет на складе | |
| 14 | 170004 | Направляющая центральная | Нет на складе | |
| 15 | 02В015 | Гайка М6 | Нет на складе | |
| 16 | 01С030 | Винт М6х30 | Нет на складе | |
| 17 | 01Е113 | Болт М8х30 | Нет на складе | |
| 18 | 45S010 | Заглушка | Нет на складе | |
| 19 | 221051 | Венец ведомый | Нет на складе | |
| 20 | 221050 | Венец ведущий | Нет на складе | |
| 21 | 03С020 | Шпонка 6х6х15 | Нет на складе | |
| 22 | 01Е124 | Болт М8х60 | Нет на складе | |
| 23 | 231051 | Втулка распорная | Нет на складе | |
| 24 | 01Q020 | Болт | Нет на складе | |
| 25 | 02R018 | Шайба | Нет на складе | |
| 26 | CL341 | Шкив | Нет на складе | |
| 27 | CL340 | Шкив малый | Нет на складе | |
| 28 | 450001 | Вариатор | Нет на складе | |
| 29 | 11S003 | Опора подшипниковая | Нет на складе | |
| 30 | R22360 | Опора регулятора | Нет на складе | |
| 31 | 05С010 | Подшипник | Нет на складе | |
| 32 | 03I042 | Кольцо стопорное | Нет на складе | |
| 33 | R20014 | Натяжитель вариатора | Нет на складе | |
| 34 | 01Е318 | Болт М12х70 | Нет на складе | |
| 35 | 02В050 | Гайка М12 | Нет на складе | |
| 36 | 221041 | Ось | Нет на складе | |
| 37 | 03С016 | Шпонка 5х5х50 | Нет на складе | |
| 38 | 03Е020 | Стопорное кольцо | Нет на складе | |
| 39 | 02G006 | Шайба | Нет на складе | |
| 40 | 01С024 | Винт М6х20 | Нет на складе | |
| 41 | 450050 | Ремень приводной | Нет на складе | |
| 42 | 01Е106 | Болт М8х16 | Нет на складе | |
| 43 | 13D051 | Цепь | Нет на складе | |
| 44 | 13R008 | Звено переходное | Нет на складе | |
| 45 | 13R007 | Звено соединительное | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
