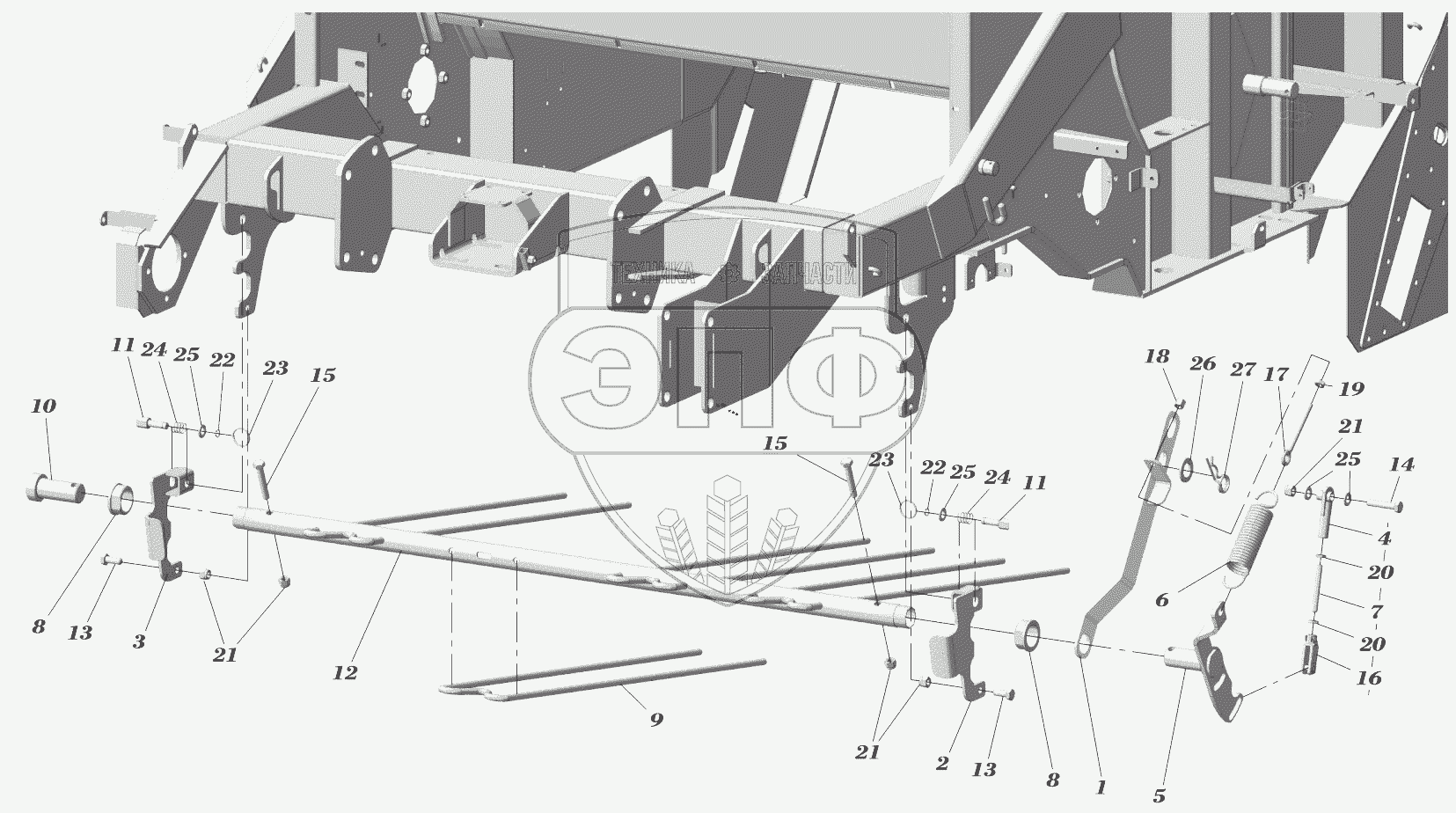

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB15-2000. УСТАНОВКА ГРАБЛЕЙ
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
20
21
21
21
22
22
23
23
24
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R23105 | Рычаг | Нет на складе | |
| 2 | R23140 | Крепление граблей | Нет на складе | |
| 3 | R23140-01 | Крепление граблей | Нет на складе | |
| 4 | R23199 | Муфта | Нет на складе | |
| 5 | R23671-01 | Рычаг | Нет на складе | |
| 6 | 12T004 | Пружина | Нет на складе | |
| 7 | 41O010-01 | Шпилька | Нет на складе | |
| 8 | 170009 | Вкладыш полиамидный | Нет на складе | |
| 9 | 221006/4 | Зуб грабель | Нет на складе | |
| 10 | 221669-01 | Ось | Нет на складе | |
| 11 | 221673 | Защелка | Нет на складе | |
| 12 | 231009 | Труба | Нет на складе | |
| 13 | 01E303 | Болт | Нет на складе | |
| 14 | 1Б1206008 | Болт М12х60 | Нет на складе | |
| 15 | 01E318 | Болт | Нет на складе | |
| 16 | 01V410 | Вилка М10 | Нет на складе | |
| 17 | 01V315 | Винт | Нет на складе | |
| 18 | 02O021 | Гайка | Нет на складе | |
| 19 | 02O019 | Гайка | Нет на складе | |
| 20 | 02O023 | Гайка М10 | Нет на складе | |
| 21 | 02B050 | Гайка М12 | Нет на складе | |
| 22 | 03E012 | Кольцо стопорное | Нет на складе | |
| 23 | 45S008 | Кольцо для ключей | Нет на складе | |
| 24 | 12C058 | Пружина | Нет на складе | |
| 25 | 02R021 | Шайба 12 | Нет на складе | |
| 26 | 02R050 | Шайба | Нет на складе | |
| 27 | 13010050 | Шплинт пружинный игольчатый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
