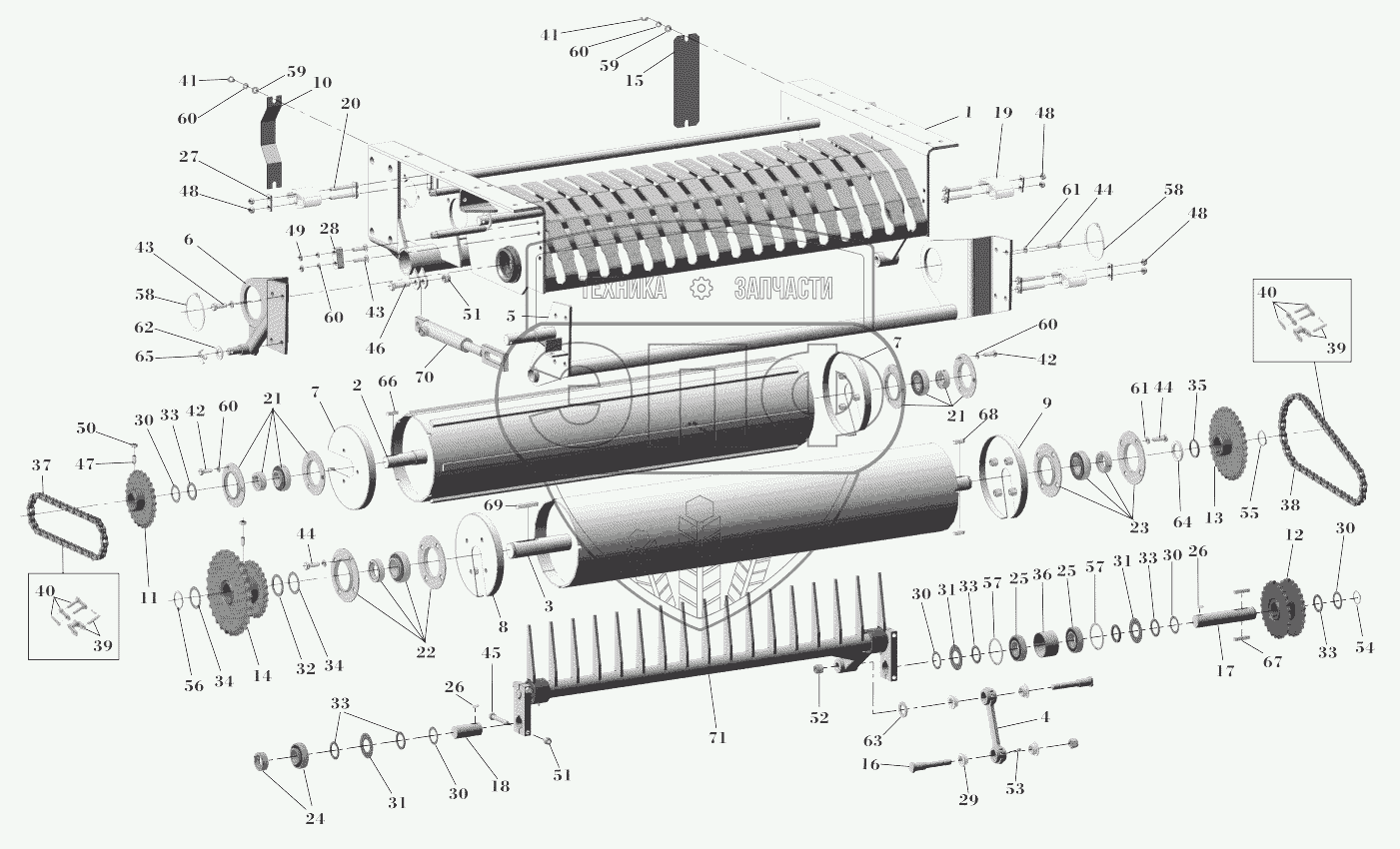

Каталог запасных частей к технике: Навигатор-Новое машиностроение RВ15. ТЕЛЕЖКА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
30
30
30
30
31
31
31
32
33
33
33
33
33
34
34
35
36
37
38
39
39
40
40
41
41
42
42
43
43
44
44
44
45
46
47
48
48
48
49
50
51
51
52
53
54
55
56
57
57
58
58
59
59
60
60
60
60
60
61
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R23101-01 | Тележка сваренная | Нет на складе | |
| 2 | R23116 | Валок с ребрами | Нет на складе | |
| 3 | R23115 | Валок рустованный | Нет на складе | |
| 4 | 11410006 | Шатун укладчика | Нет на складе | |
| 5 | R23120 | Вал торсионный | Нет на складе | |
| 6 | R23119 | Рычаг подборщика | Нет на складе | |
| 7 | R21118-01 | Кожух пластинчатого валка | Нет на складе | |
| 8 | R21119-01 | Кожух рустованного валка | Нет на складе | |
| 9 | R21120-01 | Кожух рустованного валка | Нет на складе | |
| 10 | 201126 | Крышка правая | Нет на складе | |
| 11 | R23134 | Венец пластинчатого валка | Нет на складе | |
| 12 | R23135 | Венец двойной привода подборщика | Нет на складе | |
| 13 | R23136 | Венец привода укладчика | Нет на складе | |
| 14 | RС3452 | Венец двойной рустованного валка | Нет на складе | |
| 15 | 201127 | Крышка левая | Нет на складе | |
| 16 | 221065 | Палец | Нет на складе | |
| 17 | 221063 | Вал укладчика левый | Нет на складе | |
| 18 | 221062 | Вал укладчика правый | Нет на складе | |
| 19 | RB15.00.010 | Натяжитель | Нет на складе | |
| 20 | R20250/1 | Перемычка | Нет на складе | |
| 21 | 05O235 | Опора с подшипником | Нет на складе | |
| 22 | 05O245 | Подшипник | Нет на складе | |
| 23 | 05O240 | Подшипник | Нет на складе | |
| 24 | 05O335 | Подшипник | Нет на складе | |
| 25 | 05C031 | Подшипник 6207 2RS | Нет на складе | |
| 26 | 241002 | Шпонка | Нет на складе | |
| 27 | 211060 | Пластина натяжителя | Нет на складе | |
| 28 | 211410-01 | Упор | Нет на складе | |
| 29 | 170005 | Вкладыш нейлоновый | Нет на складе | |
| 30 | 39F025 | Шайба 35,5х50х0,5 | Нет на складе | |
| 31 | 39C025 | Кольцо регулировочное | Нет на складе | |
| 32 | 35F046 | Кольцо регулировочное | Нет на складе | |
| 33 | 39F030 | Кольцо регулировочное 35,2х50х2 | Нет на складе | |
| 34 | 39F040 | Распорное кольцо | Нет на складе | |
| 35 | 231074 | Кольцо дистанционное | Нет на складе | |
| 36 | 231073 | Кольцо дистанционное | Нет на складе | |
| 37 | 13А101 | Цепь | Нет на складе | |
| 38 | 13А102 | Цепь | Нет на складе | |
| 39 | 13R006 | Звено П-Пр 19,05-3180 ГОСТ 13568 | Нет на складе | |
| 40 | 13R005 | Звено С-Пр 19,05-3180 ГОСТ 13568 | Нет на складе | |
| 41 | 01E210 | Болт М10х16 | Нет на складе | |
| 42 | 01E216 | Болт М10х30 | Нет на складе | |
| 43 | 01Q033 | Болт | Нет на складе | |
| 44 | 01E304 | Болт М12х35 | Нет на складе | |
| 45 | 01E322 | Болт | Нет на складе | |
| 46 | 01E375 | Болт | Нет на складе | |
| 47 | 01V202 | Винт М10 | Нет на складе | |
| 48 | 02BM10 | Гайка | Нет на складе | |
| 49 | 02O023 | Гайка М10 | Нет на складе | |
| 50 | 02O020 | Гайка | Нет на складе | |
| 51 | 02B061 | Гайка | Нет на складе | |
| 52 | 02B075 | Гайка М16 | Нет на складе | |
| 53 | 01I008 | Масленка | Нет на складе | |
| 54 | 03E035 | Кольцо стопорное 035 | Нет на складе | |
| 55 | 03E040 | Кольцо стопорное | Нет на складе | |
| 56 | 03E045 | Кольцо стопорное | Нет на складе | |
| 57 | 03I072 | Кольцо стопорное | Нет на складе | |
| 58 | 03E095 | Кольцо стопорное | Нет на складе | |
| 59 | 02R016 | Шайба 1021 | Нет на складе | |
| 60 | 02G010 | Шайба гров. 10 | Нет на складе | |
| 61 | 02G012 | Шайба Гровера O12 | Нет на складе | |
| 62 | 02R040 | Шайба | Нет на складе | |
| 63 | 02R050 | Шайба | Нет на складе | |
| 64 | 02RB40 | Шайба | Нет на складе | |
| 65 | 03O850 | Шплинт | Нет на складе | |
| 66 | 03C040 | Шпонка | Нет на складе | |
| 67 | 03C055 | Шпонка | Нет на складе | |
| 68 | 03C060 | Шпонка | Нет на складе | |
| 69 | 03C080 | Шпонка | Нет на складе | |
| 70 | 06С032 | Гидроцилиндр подборщика | Нет на складе | |
| 71 | R23125 | Укладчик в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
