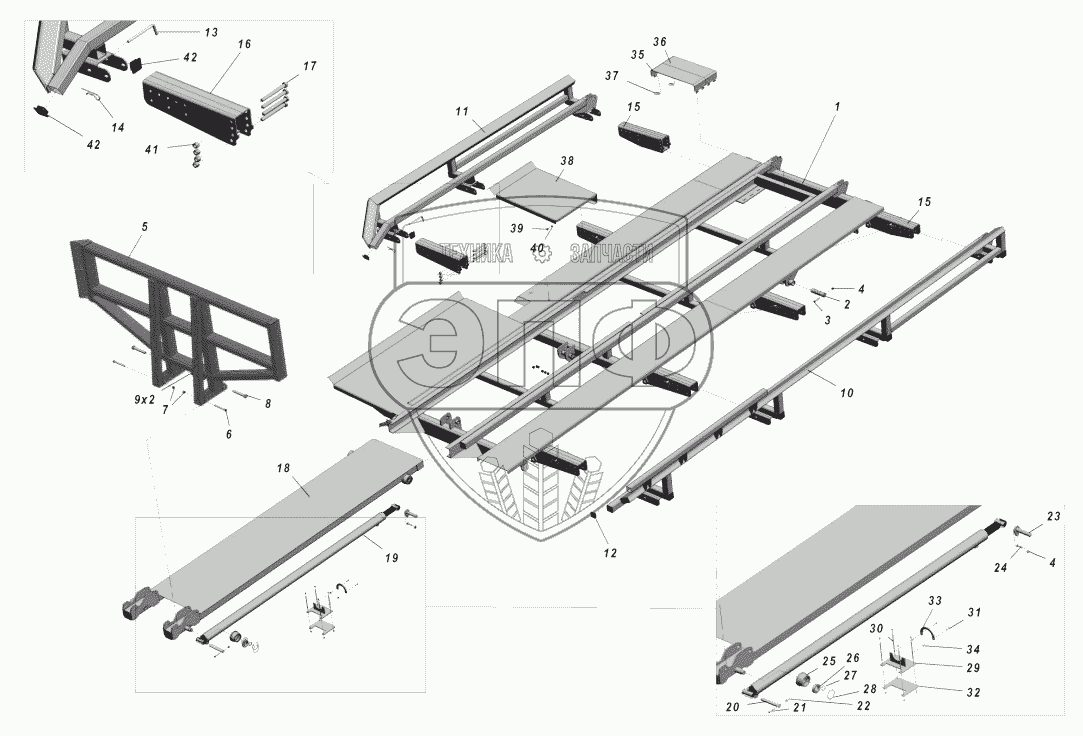

Каталог запасных частей к технике: Навигатор-Новое машиностроение TRB10. Платформа
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | TRB10-02.00.000 | Платформа | Нет на складе | |
| 2 | TRB14-00.00.001-02 | Палец | Нет на складе | |
| 3 | 01E233 | Болт | Нет на складе | |
| 4 | 02B0351 | Гайка | Нет на складе | |
| 5 | TRB14-15.00.000 | Толкатель | Нет на складе | |
| 6 | 01E136 | Болт | Нет на складе | |
| 7 | 02B050 | Гайка М12 | Нет на складе | |
| 8 | 01E338 | Болт | Нет на складе | |
| 9 | 02B076 | Гайка | Нет на складе | |
| 10 | TRB14-06.00.000 | Борт левый | Нет на складе | |
| 11 | TRB14-05.00.000 | Борт правый | Нет на складе | |
| 12 | 45S012 | Заглушка пластиковая | Нет на складе | |
| 13 | TRB10-00.00.001 | Фиксатор бортов | Нет на складе | |
| 14 | 13010050 | Шплинт пружинный игольчатый | Нет на складе | |
| 15 | TRB10-10.00.000 | Держатель бортов задний | Нет на складе | |
| 16 | TRB10-11.00.000 | Держатель бортов | Нет на складе | |
| 17 | 01Е4551 | Болт | Нет на складе | |
| 18 | TRB14-04.00.000-01 | Тележка толкателя | Нет на складе | |
| 19 | 06С260 | Гидроцилиндр толкателя | Нет на складе | |
| 20 | TRB10-00.00.004 | Палец гидроцилиндра толкателя | Нет на складе | |
| 21 | 01E122 | Болт М8х50 | Нет на складе | |
| 22 | 02B025 | Гайка М8 | Нет на складе | |
| 23 | TRB10-07.00.000 | Палец толкателя | Нет на складе | |
| 24 | 01E219 | Болт | Нет на складе | |
| 25 | TRB14-04.00.001 | Колесо | Нет на складе | |
| 26 | 05C022 | Подшипник | Нет на складе | |
| 27 | 03E030 | Кольцо стопорное | Нет на складе | |
| 28 | 03I062 | Стопорное кольцо | Нет на складе | |
| 29 | TRB10-08.00.000 | Опора гидроцилиндра | Нет на складе | |
| 30 | TRB10-00.00.010 | Шпилька | Нет на складе | |
| 31 | 01E065 | Болт | Нет на складе | |
| 32 | TRB10-00.00.009 | Пластина | Нет на складе | |
| 33 | TRB10-00.00.011 | Скоба гидроцилиндра | Нет на складе | |
| 34 | 02B015 | Гайка М6 | Нет на складе | |
| 35 | TRB10-00.00.007 | Упор толкателя левый | Нет на складе | |
| 36 | TRB10-00.00.008 | Упор толкателя правый | Нет на складе | |
| 37 | 03O700 | Шплинт быстросъемный | Нет на складе | |
| 38 | TRB10-00.00.013 | Щит узкий | Нет на складе | |
| 39 | 01Q020 | Болт | Нет на складе | |
| 40 | 02B020 | Гайка М8 | Нет на складе | |
| 41 | 02В0751 | Гайка | Нет на складе | |
| 42 | 45S011 | Заглушка пластиковая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
