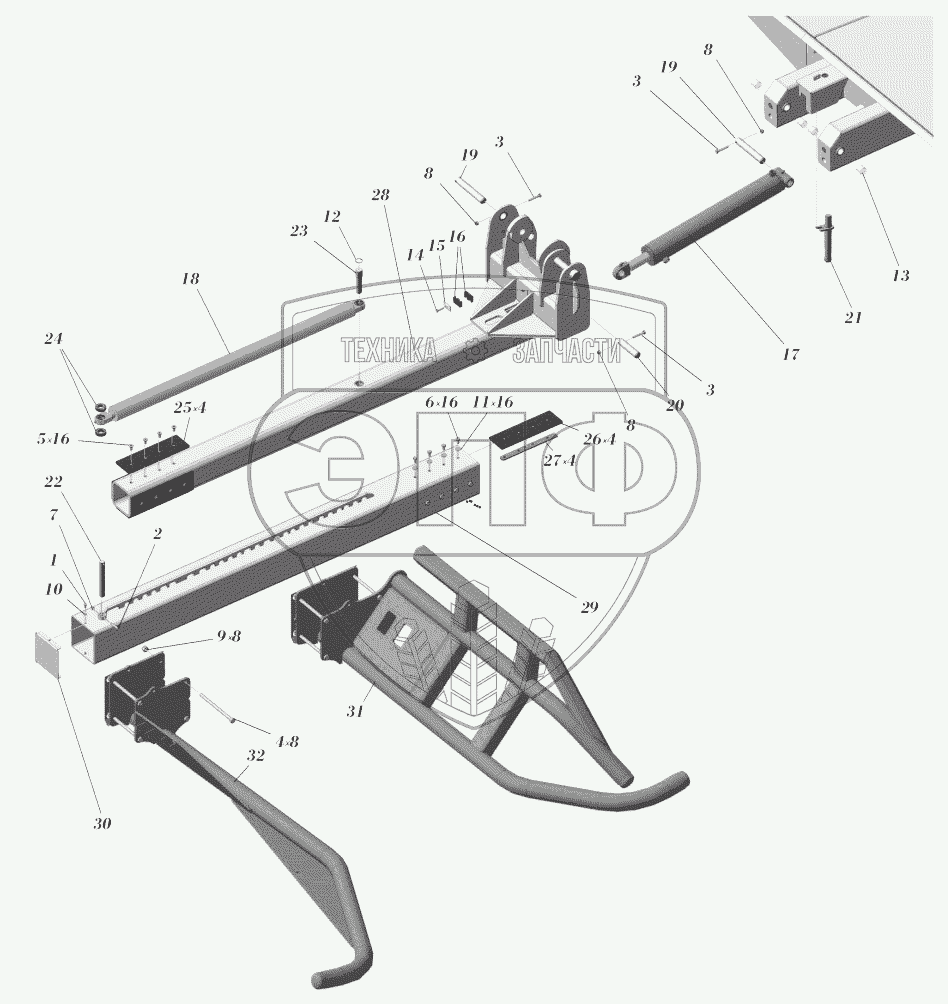

Каталог запасных частей к технике: Навигатор-Новое машиностроение TRB20. Рукав загрузки
1
2
3
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01E106 | Болт | Нет на складе | |
| 2 | 01E122 | Болт М8х50 | Нет на складе | |
| 3 | 01E233 | Болт | Нет на складе | |
| 4 | 01E4681 | Болт | Нет на складе | |
| 5 | 01S050 | Винт | Нет на складе | |
| 6 | 01Е298 | Болт | Нет на складе | |
| 7 | 02B025 | Гайка М8 | Нет на складе | |
| 8 | 02B0351 | Гайка | Нет на складе | |
| 9 | 02B0752 | Гайка | Нет на складе | |
| 10 | 02G008 | Шайба Гровера O8 | Нет на складе | |
| 11 | 02R021 | Шайба 12 | Нет на складе | |
| 12 | 03I032 | Кольцо стопорное | Нет на складе | |
| 13 | 05S004 | Подшипник | Нет на складе | |
| 14 | 06R247/4 | Болт | Нет на складе | |
| 15 | 06R427/2 | Планка прижимная | Нет на складе | |
| 16 | 06R427/3 | Ложе РВД | Нет на складе | |
| 17 | 06С257-01 | Гидроцилиндр рукава загрузки | Нет на складе | |
| 18 | 06С261 | Гидроцилиндр телескопа | Нет на складе | |
| 19 | TRB14-00.00.007 | Палец рукава загрузки | Нет на складе | |
| 20 | TRB14-00.00.007-01 | Палец рукава загрузки | Нет на складе | |
| 21 | TRB14-20.00.000 | Фиксатор рукава загрузки | Нет на складе | |
| 22 | TRB20-00.00.001 | Палец гидроцилиндра | Нет на складе | |
| 23 | TRB20-00.00.002 | Палец гидроцилиндра внутренний | Нет на складе | |
| 24 | TRB20-00.00.003 | Проставка гидроцилиндра | Нет на складе | |
| 25 | TRB20-00.00.004 | Подкладка рукава | Нет на складе | |
| 26 | TRB20-00.00.004-01 | Подкладка рукава | Нет на складе | |
| 27 | TRB20-00.00.009 | Прижим | Нет на складе | |
| 28 | TRB20-01.00.000 | Рукав загрузки | Нет на складе | |
| 29 | TRB20-02.00.000 | Звено рукава загрузки | Нет на складе | |
| 30 | TRB20-03.00.000 | Крышка | Нет на складе | |
| 31 | TRB20-05.00.000 | Вилка малая | Нет на складе | |
| 32 | TRB20-06.00.000 | Вилка большая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
