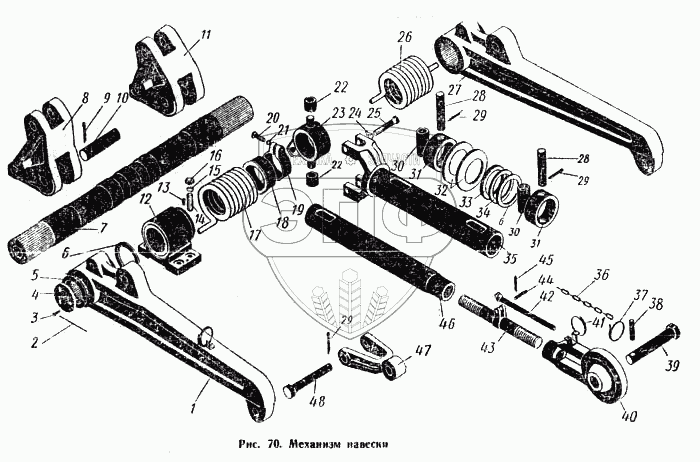

Каталог запасных частей к технике: ПТЗ К-700. Механизм навески
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.46.28.020 | 700.46.28.020 | Головка передняя в сборе | Нет на складе | |
| 700.46.28.470 | 700.46.28.470 | Вал рычагов в сборе | Нет на складе | |
| 700.46.28.010-1 | 700.46.28.010-1 | Тяга центральная в сборе | Нет на складе | |
| 700.46.28.000 | 700.46.28.000 | Механизм навески | Нет на складе | |
| 1 | 700.46.28.460-1 | Рычаг главный левый (в сборе со втулкой 7004628261) | Нет на складе | |
| 2 | Проволока КО 1Х700 мм ГОСТ 792-67 | Проволока КО 1Х700 мм ГОСТ 792-67 | Нет на складе | |
| 3 | Болт М12Х25-021 ГОСТ 7805-62 и 7808-62 | Болт М12Х25-021 ГОСТ 7805-62 и 7808-62 | Нет на складе | |
| 4 | 700.46.28.043 | Заглушка | 451.34 руб. | |
| 5 | 700.46.28.016-4 | Шайба | Нет на складе | |
| 6 | 700.46.28.016-2 | Шайба | Нет на складе | |
| 7 | 700.46.28.041-1 | Вал рычагов | Нет на складе | |
| 8 | 700.46.28.047 | Рычаг левый | Нет на складе | |
| 9 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Нет на складе | |
| 10 | 700.46.28.066 | Ось главного рычага | Нет на складе | |
| 11 | 700.46.28.046 | Рычаг правый | Нет на складе | |
| 12 | 700.46.28.500 | Опора в сборе | Нет на складе | |
| 13 | Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3 | Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3188-60 | Нет на складе | |
| 14 | Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 117 | Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 11765-66 | Нет на складе | |
| 15 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 | Нет на складе | |
| 16 | Гайка М20Х1,5-011 ГОСТ 5927-62 | Гайка М20Х1,5-011 ГОСТ 5927-62 | Нет на складе | |
| 17 | 700.46.28.267 | Пружина левая | Нет на складе | |
| 18 | 700.46.28.245 | Втулка | Нет на складе | |
| 19 | 700.46.28.042 | Хомут | 963.32 руб. | |
| 20 | Болт М12Х50-021 ГОСТ 7811-62 | Болт М12Х50-021 ГОСТ 7811-62 | Нет на складе | |
| 21 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | Нет на складе | |
| 22 | 700.46.28.038-1 | Втулка | Нет на складе | |
| 23 | 700.46.28.247-2 | Цапфа | Нет на складе | |
| 24 | Шайба стопорная 21 ГОСТ 3693-52 | Шайба стопорная 21 ГОСТ 3693-52 | Нет на складе | |
| 25 | Болт М20Х1,5Х100-101 ГОСТ 7808-62 | Болт М20Х1,5Х100-101 ГОСТ 7808-62 | Нет на складе | |
| 26 | 700.46.28.268 | Пружина правая | Нет на складе | |
| 27 | 700.46.28.450-1 | Рычаг главный правый в сборе | Нет на складе | |
| 28 | 700.46.28.013 | Палец | Нет на складе | |
| 29 | Шплинт 6,3Х45-001 ГОСТ 397-66 | Шплинт 6,3Х45-001 ГОСТ 397-66 | Нет на складе | |
| 30 | 700.46.28.022 | Втулка | Нет на складе | |
| 31 | 700.46.28.021 | Кольцо нажимное | Нет на складе | |
| 32 | 700.46.28.014 | Пружина тарельчатая | 1 207.50 руб. | |
| 33 | 700.46.28.015 | Шайба | Нет на складе | |
| 34 | 700.46.28.016-1 | Шайба | Нет на складе | |
| 35 | 700.46.28.050 | Вилка с трубой (с дет. 700.46.28.035) | Нет на складе | |
| 36 | 700.46.23.031-01 | Цепь Т-1-А5 ГОСТ 7070-64 | Нет на складе | |
| 37 | 700.46.28.204-1 | Кольцо | Нет на складе | |
| 38 | 700.46.28.203 | Чека | 251.16 руб. | |
| 39 | 700.46.28.027-1 | Палец | 1 311.39 руб. - 1 892.07 руб. | |
| 40 | 700.46.28.040-2 | Шарнир задний в сборе | Нет на складе | |
| 41 | 700.46.28.029 | Кольцо | Нет на складе | |
| 42 | 700.46.28.011 | Рукоятка | Нет на складе | |
| 43 | 700.46.28.030-1 | Винт стяжной в сборе | Нет на складе | |
| 44 | 700.46.28.012 | Ось | Нет на складе | |
| 45 | Шплинт 3,2Х20-001 ГОСТ 397-66 | Шплинт 3,2Х20-001 ГОСТ 397-66 | Нет на складе | |
| 46 | 700.46.28.018 | Труба | Нет на складе | |
| 47 | 700.46.28.223-2 | Кронштейн | Нет на складе | |
| 48 | 700.46.28.259 | Ось | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
