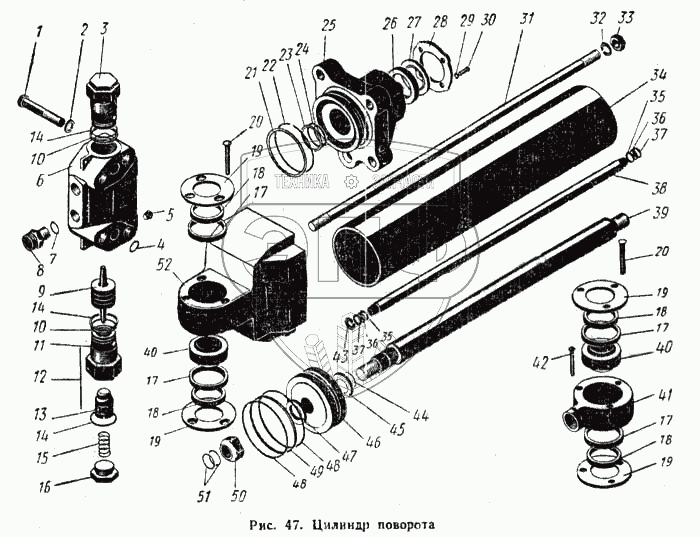

Каталог запасных частей к технике: ПТЗ К-700. Цилиндр поворота
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
14
15
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
38
39
40
40
41
42
43
44
45
46
47
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700.34.29.070-1 | 700.34.29.070-1 | Коробка клапанная в сборе | Нет на складе | |
| 700.34.29.030 | 700.34.29.030 | Гайка в сборе | Нет на складе | |
| 700.34.29.020-1 | 700.34.29.020-1 | Шток в сборе | Нет на складе | |
| 700.34.29.010-1 | 700.34.29.010-1 | Крышка задняя в сборе | Нет на складе | |
| 700.34.29.000-1 | 700.34.29.000-1 | Цилиндр поворота | Нет на складе | |
| 1 | Болт М14Х1,5Х90-026 ГОСТ 7811-62 | Болт М14Х1,5Х90-026 ГОСТ 7811-62 | Нет на складе | |
| 2 | Шайба пружинная 14Н ГОСТ 6402-61 | Шайба пружинная 14Н ГОСТ 6402-61 | Нет на складе | |
| 3 | 700.34.29.080 | Клапан в сборе | Нет на складе | |
| 4 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | Нет на складе | |
| 5 | Пробка КГ1/8"-026 ГОСТ 12720-67 | Пробка КГ1/8"-026 ГОСТ 12720-67 | Нет на складе | |
| 6 | 700.34.29.057-2 | Коробка клапанная | Нет на складе | |
| 7 | Кольцо Н1-25Х20-2 ГОСТ 0833-61 | Кольцо Н1-25Х20-2 ГОСТ 0833-61 | Нет на складе | |
| 8 | 700.34.29.063 | Штуцер | Нет на складе | |
| 9 | 700.34.29.058-1 | Толкатель | Нет на складе | |
| 10 | Кольцо У-40Х35-2 ГОСТ 9833-61 | Кольцо У-40Х35-2 ГОСТ 9833-61 | Нет на складе | |
| 11 | 700.34.29.059 | Корпус клапана | Нет на складе | |
| 12 | Проволока КО 1Х30 мм ГОСТ 792-67 | Проволока КО 1Х30 мм ГОСТ 792-67 | Нет на складе | |
| 13 | 700.34.29.061 | Клапан | Нет на складе | |
| 14 | Кольцо У -32Х0-2 ГОСТ 9633-61 | Кольцо У -32Х0-2 ГОСТ 9633-61 | Нет на складе | |
| 15 | 700.46.19.027 | Пружина | Нет на складе | |
| 16 | 700.34.29.062 | Пробка | Нет на складе | |
| 17 | 700.34.29.012 | Кольцо | Нет на складе | |
| 18 | 700.34.29.013 | Сальник | Нет на складе | |
| 19 | 700.34.29.014 | Крышка | Нет на складе | |
| 20 | Заклепка 8Х60 ГОСТ 10300-68 | Заклепка 8Х60 ГОСТ 10300-68 | Нет на складе | |
| 21 | Кольцо У-100Х95-4 ГОСТ 9833-61 | Кольцо У-100Х95-4 ГОСТ 9833-61 | Нет на складе | |
| 22 | 700.34.29.044-2 | Прокладка | Нет на складе | |
| 23 | Кольцо Н1-52Х45-4 ГОСТ 9833-61 | Кольцо Н1-52Х45-4 ГОСТ 9833-61 | Нет на складе | |
| 24 | 700.34.29.044-3 | Прокладка | Нет на складе | |
| 25 | 700.34.29.025 | Крышка передняя | Нет на складе | |
| 26 | 700.34.29.026 | Манжета | Нет на складе | |
| 27 | 700.34.29.027 | Скребок | Нет на складе | |
| 28 | 700.34.29.028 | Крышка | Нет на складе | |
| 29 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | Нет на складе | |
| 30 | Болт М6Х16-021 ГОСТ 7305-62 | Болт М6Х16-021 ГОСТ 7305-62 | Нет на складе | |
| 31 | 700.34.29.029 | Шпилька | Нет на складе | |
| 32 | Шайба пружинная 18Н ГОСТ 6402-61 | Шайба пружинная 18Н ГОСТ 6402-61 | Нет на складе | |
| 33 | Гайка М18Х1,5-016 ГОСТ 5927-62 | Гайка М18Х1,5-016 ГОСТ 5927-62 | Нет на складе | |
| 34 | 700.34.29.024 | Корпус цилиндра | Нет на складе | |
| 35 | 700.34.29.043 | Шайба маслопровода | Нет на складе | |
| 36 | 700.34.29.044-4 | Прокладка | Нет на складе | |
| 37 | Кольцо Н1-20Х16-4 ГОСТ 9833-61 | Кольцо Н1-20Х16-4 ГОСТ 9833-61 | Нет на складе | |
| 38 | 700.34.29.023 | Маслопровод | Нет на складе | |
| 39 | 700.34.29.016-1 | Шток | Нет на складе | |
| 40 | Шарнирный подшипник ШС-40 ГОСТ 3635-54 | Шарнирный подшипник ШС-40 ГОСТ 3635-54 | Нет на складе | |
| 41 | 700.34.29.017-1 | Головка | Нет на складе | |
| 42 | Заклепка 8Х55 ГОСТ 10300-62 | Заклепка 8Х55 ГОСТ 10300-62 | Нет на складе | |
| 43 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | Нет на складе | |
| 44 | Кольцо У-30Х25-4 ГОСТ 9833-61 | Кольцо У-30Х25-4 ГОСТ 9833-61 | Нет на складе | |
| 45 | 700.34.29.087 | Шайба | Нет на складе | |
| 46 | 700.34.29.022 | Поршень | Нет на складе | |
| 47 | 700.34.29.086 | Шайба | Нет на складе | |
| 48 | 700.34.29.044-1 | Прокладка | Нет на складе | |
| 49 | Кольцо Н1-1 00Х90-4 ГОСТ 9833-61 | Кольцо Н1-1 00Х90-4 ГОСТ 9833-61 | Нет на складе | |
| 50 | 700.34.29.018 | Гайка | Нет на складе | |
| 51 | 700.34.29.019 | Кольцо | Нет на складе | |
| 52 | 700.34.29.011-1 | Крышка задняя | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
