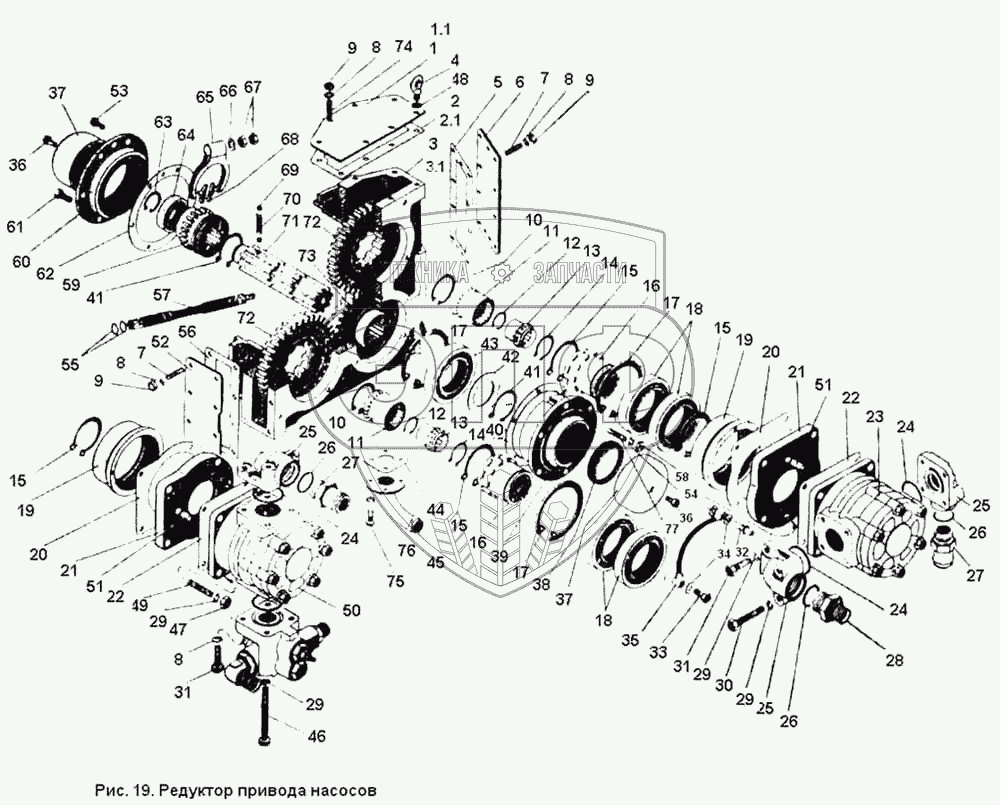

Каталог запасных частей к технике: ПТЗ К-701. Редуктор привода насоса
1
2
3
4
5
6
7
7
8
8
8
8
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
20
20
21
21
21
22
22
24
24
24
25
25
25
26
26
26
27
27
28
29
29
29
29
30
31
31
39
40
41
41
42
42
44
44
45
46
46
47
47
48
48
49
50
51
51
52
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
101
201
301
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 701.16.02.000-1 | 701.16.02.000-1 | Редуктор привода насосов | Нет на складе | |
| 701.16.02.017 | 701.16.02.017 | Шпилька | Нет на складе | |
| 1 | 701.16.02.013 | Крышка | Нет на складе | |
| 2 | 701.16.02.015 | Прокладка | Нет на складе | |
| 3 | 701.16.02.011-2 | Картер | Нет на складе | |
| 4 | Рым-болт М10 ГОСТ 4551-73 | Рым-болт М10 ГОСТ 4551-73 | Нет на складе | |
| 5 | 700А.16.02.036 | Прокладка | 46.39 руб. - 83.54 руб. | |
| 6 | 700А.16.02.032 | Крышка | Нет на складе | |
| 7 | Шпилька М10Х22 ГОСТ 22034-76 | Шпилька М10Х22 ГОСТ 22034-76 | Нет на складе | |
| 8 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | Нет на складе | |
| 9 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | Нет на складе | |
| 10 | Кольцо В70 ГОСТ 14943 68 | Кольцо В70 ГОСТ 14943 68 | Нет на складе | |
| 11 | 700А.16.02.024 | Муфта плавающая | Нет на складе | |
| 12 | Кольцо В45 ГОСТ 14942-68 | Кольцо В45 ГОСТ 14942-68 | Нет на складе | |
| 13 | 700А.16.02.025 | Муфта | 1 307.02 руб. | |
| 14 | 700А.16.02.044 | Прокладка | Нет на складе | |
| 14 | Кольцо Б45 ГОСТ 14944-68 | Кольцо Б45 ГОСТ 14944-68 | Нет на складе | |
| 15 | Кольцо В90 ГОСТ 13942-68 | Кольцо В90 ГОСТ 13942-68 | Нет на складе | |
| 15 | 700А.16.02.090 | Трубопровод в сборе | Нет на складе | |
| 16 | 700А.16.02.054 | Втулка | Нет на складе | |
| 17 | Кольцо В140 ГОСТ 13944-68 | Кольцо В140 ГОСТ 13944-68 | Нет на складе | |
| 18 | Подшипник 118 ГОСТ 8338-75 | Подшипник 118 ГОСТ 8338-75 | Нет на складе | |
| 19 | 700А.16.02.057 | Стакан | 1 841.19 руб. | |
| 20 | 700А.16.02.063 | Прокладка | 98.88 руб. | |
| 21 | 700А.16.02.055 | Фланец | 1 227.47 руб. | |
| 21 | 700А.16.02.050-1 | Насос НШ67-Л | Нет на складе | |
| 22 | 700А.16.02.064 | Прокладка | 32.64 руб. | |
| 24 | Кольцо V-75Х70-4 ГОСТ 18829-74 | Кольцо V-75Х70-4 ГОСТ 18829-74 | Нет на складе | |
| 25 | 700А.16.02.039 | Муфта угловая | 1 774.75 руб. | |
| 26 | Кольцо V-50Х45-3 ГОСТ 18829-73 | Кольцо V-50Х45-3 ГОСТ 18829-73 | Нет на складе | |
| 27 | 700А.16.02.045 | Штуцер | Нет на складе | |
| 28 | 700А.16.02.046 | Штуцер | Нет на складе | |
| 29 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | Нет на складе | |
| 30 | Болт М12Х80 ГОСТ 7811-70 | Болт М12Х80 ГОСТ 7811-70 | Нет на складе | |
| 31 | Болт М12Х45 ГОСТ 7811-70 | Болт М12Х45 ГОСТ 7811-70 | Нет на складе | |
| 39 | 700А.16.02.048 | Крышка | 1 813.78 руб. - 2 908.21 руб. | |
| 40 | 700А.16.02.062 | Прокладка | Нет на складе | |
| 41 | Кольцо В60 ГОСТ 13942-68 | Кольцо В60 ГОСТ 13942-68 | Нет на складе | |
| 42 | 700А.16.02.056 | Кольцо | Нет на складе | |
| 42 | 700А.16.02.058 | Штуцер | Нет на складе | |
| 44 | Подшипник 1216 ГОСТ 5720-75 | Подшипник 1216 ГОСТ 5720-75 | Нет на складе | |
| 44 | 700.11.00.039 | Болт зажимной | 232.08 руб. | |
| 44 | 700.17.01.251-1 | Прокладка | 6.69 руб. | |
| 45 | 700А.16.02.110 | Патрубок в сборе | Нет на складе | |
| 46 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 | Нет на складе | |
| 46 | Болт М12Х130 ГОСТ 7811-70 | Болт М12Х130 ГОСТ 7811-70 | Нет на складе | |
| 47 | 700А.16.02.067 | Крышка | Нет на складе | |
| 47 | Гайка М12 ГОСТ 1927-70 | Гайка М12 ГОСТ 1927-70 | Нет на складе | |
| 48 | Уплотнение ЛК БСК 75-100-12/14 ЛК 02480- | Уплотнение ЛК БСК 75-100-12/14 ЛК 02480-00 | Нет на складе | |
| 48 | 700.16.05.025 | Шайба | Нет на складе | |
| 49 | Шпилька М12Х60 ГОСТ 22034-76 | Шпилька М12Х60 ГОСТ 22034-76 | Нет на складе | |
| 50 | 700А.16.02.060-1 | Насос НШ100-Л-2 | Нет на складе | |
| 51 | Штифт 6Пр2Х20 ГОСТ 1128-70 | Штифт 6Пр2Х20 ГОСТ 1128-70 | Нет на складе | |
| 52 | 700А.16.02.033 | Крышка | Нет на складе | |
| 54 | Болт 3М8Х20 ГОСТ 7808-70 | Болт 3М8Х20 ГОСТ 7808-70 | Нет на складе | |
| 54 | Шайба 8.651 ГОСТ 6402-70 | Шайба 8.651 ГОСТ 6402-70 | Нет на складе | |
| 55 | Кольцо Н1-20Х 16-4 ГОСТ 1882974 | Кольцо Н1-20Х 16-4 ГОСТ 1882974 | Нет на складе | |
| 56 | 700А.16.02.037 | Прокладка | 25.50 руб. - 50.63 руб. | |
| 57 | 700А.16.02.031-1 | Валик | 1 071 руб. | |
| 58 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | Нет на складе | |
| 59 | 700А.16.02.052 | Муфта | 1 835.95 руб. | |
| 60 | 700А.16.02.049 | Крышка | 1 901.52 руб. | |
| 61 | Болт 3М10Х20 ГОСТ 7808-70 | Болт 3М10Х20 ГОСТ 7808-70 | Нет на складе | |
| 62 | 700А.16.02.035 | Прокладка | 71.60 руб. | |
| 63 | Кольцо В40 ГОСТ 14942-68 | Кольцо В40 ГОСТ 14942-68 | Нет на складе | |
| 64 | Подшипник 80208 ГОСТ 7242-70 | Подшипник 80208 ГОСТ 7242-70 | Нет на складе | |
| 65 | 700А.16.02.051 | Вилка | 2 373.85 руб. - 2 890.59 руб. | |
| 66 | Шайба 16.01 ГОСТ 11171-78 | Шайба 16.01 ГОСТ 11171-78 | Нет на складе | |
| 67 | Гайка М16 ГОСТ 5927-70 | Гайка М16 ГОСТ 5927-70 | Нет на складе | |
| 68 | 700.17.01.248 | Сухарь | 1 045.81 руб. | |
| 69 | Шарик БV 8 мм Н ГОСТ 3722-60 | Шарик БV 8 мм Н ГОСТ 3722-60 | Нет на складе | |
| 70 | 700А.16.02.059 | Пружина | 37.51 руб. | |
| 71 | 700А.16.02.047 | Вал | 1 989 руб. | |
| 72 | 701.16.02.024 | Шестерня | Нет на складе | |
| 73 | 701.16.02.017 | Шпилька | Нет на складе | |
| 74 | 701.16.02.022 | Шестерня | Нет на складе | |
| 75 | Болт М10Х25 ГОСТ 7808-70 | Болт М10Х25 ГОСТ 7808-70 | Нет на складе | |
| 76 | 700А.16.02.069 | Прокладка | Нет на складе | |
| 77 | Шпилька М8Х20 ГОСТ 22014-76 | Шпилька М8Х20 ГОСТ 22014-76 | Нет на складе | |
| 101 | 700А.16.02.033 | Крышка | Нет на складе | |
| 201 | 700А.16.02.037 | Прокладка | 25.50 руб. - 50.63 руб. | |
| 301 | 700А.16.02.011-2 | Картер | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
