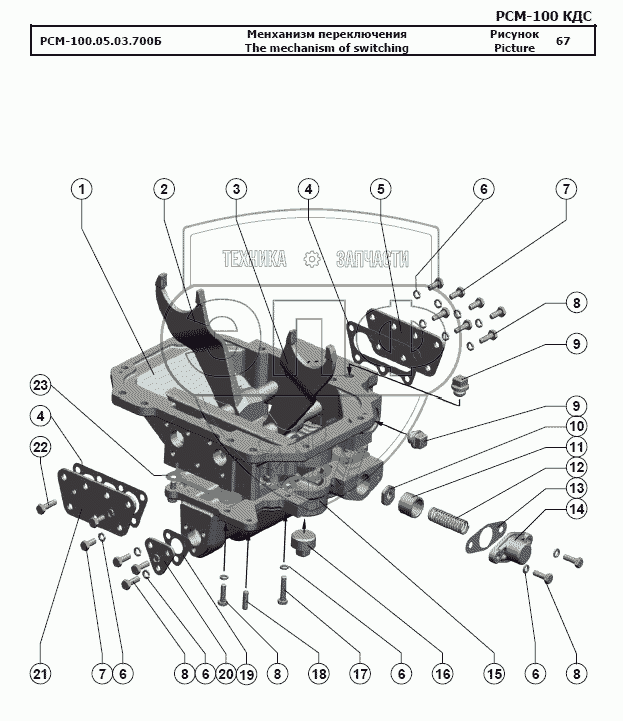

Каталог запасных частей к технике: РСМ-100 (Дон-680М). Механизм переключения

РСМ-100.05.03.700Б
1
2
3
4
4
5
6
6
6
6
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
---|---|---|---|---|
РСМ-100.05.03.700Б | РСМ-100.05.03.700Б | Механизм переключения | Нет на складе | |
1 | 3518020-41058-01 | Корпус механизма переключения диапазонов | Нет на складе | |
2 | 3518020-43210-01 | Вилка переключения | 4 340 руб. | |
3 | 3518020-43200-01 | Вилка переключения нижняя | 4 400 руб. | |
4 | 3518020-40017 | Прокладка крышки корпуса механизма переключения | Нет на складе | |
5 | 3518020-44004 | Крышка корпуса механизма переключения | Нет на складе | |
6 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 | Нет на складе | |
7 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 | Нет на складе | |
8 | Болт М8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | Нет на складе | |
9 | 3518020-41081 | Пробка | Нет на складе | |
10 | 3518020-44035 | Шайба валика блокировки | Нет на складе | |
11 | 3518020-48002А | Втулка ограничительная | Нет на складе | |
12 | 3518020-46551 | Пружина | Нет на складе | |
13 | 3518050-40008 | Прокладка корпуса блокировки | Нет на складе | |
14 | 3518020-40016А | Крышка корпуса блокировки | Нет на складе | |
15 | 3518020-41059-01 | Корпус блокировки | Нет на складе | |
16 | 3518020-41129 | Пробка 2-1м.к.36.10кп.Ц9хр | Нет на складе | |
17 | Болт М8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 | Нет на складе | |
18 | 61327 | Штифт | Нет на складе | |
19 | 3518020-40079 | Прокладка крышки блокировки | Нет на складе | |
20 | 3518020-44071 | Крышка блокировки | Нет на складе | |
21 | 33518020-44004-01 | Крышка корпуса механизма переключения | Нет на складе | |
22 | Болт М8-6gx30.88.35.019 | Болт М8-6gx30.88.35.019 | Нет на складе | |
23 | 3518020-40077 | Прокладка корпуса блокировки | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
