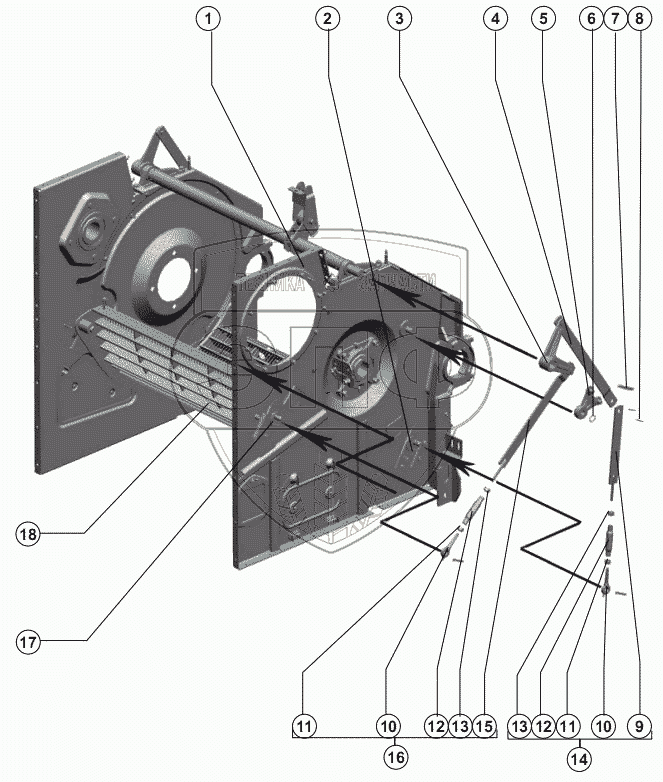

Каталог запасных частей к технике: РСМ-101 "Вектор". Механизм подъема подбарабанья
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 101.01.17.000 | Панель правая | Нет на складе | |
| 2 | РСМ-10.01.15.390 | Фиксатор | 951.60 руб. | |
| 3 | 101.01.20.020-01 | Рычаг | Нет на складе | |
| 4 | РСМ-10.01.15.509А | Тяга | 1 612 руб. | |
| 5 | РСМ-10.01.15.300 | Рычаг | 3 010.80 руб. | |
| 6 | Кольцо С25 ГОСТ 13942-86 | Кольцо С25 ГОСТ 13942-86 | Нет на складе | |
| 7 | РСМ-10.01.20.603 | Шпонка | Нет на складе | |
| 8 | Шплинт 5х36.019 ГОСТ 397-79 | Шплинт 5х36.019 ГОСТ 397-79 | Нет на складе | |
| 9 | РСМ-10.01.15.310 | Тяга | Нет на складе | |
| 10 | РСМ-10.01.15.623 | Тяга | Нет на складе | |
| 11 | Гайка М16LH-6Н.6.019 ГОСТ 5915-70 | Гайка М16LH-6Н.6.019 ГОСТ 5915-70 | Нет на складе | |
| 12 | РСМ-10.01.15.801 | Гайка стяжная | Нет на складе | |
| 13 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Нет на складе | |
| 14 | РСМ-10.01.15.290А | Тяга | 3 442.33 руб. | |
| 15 | РСМ-10.01.15.310 | Тяга | Нет на складе | |
| 16 | РСМ-10.01.15.280А | Тяга | 3 931.20 руб. | |
| 17 | РСМ-10.01.15.390-01 | Фиксатор | 915.20 руб. | |
| 18 | 101.01.19.000 | Подбарабанье | 52 000 руб. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
