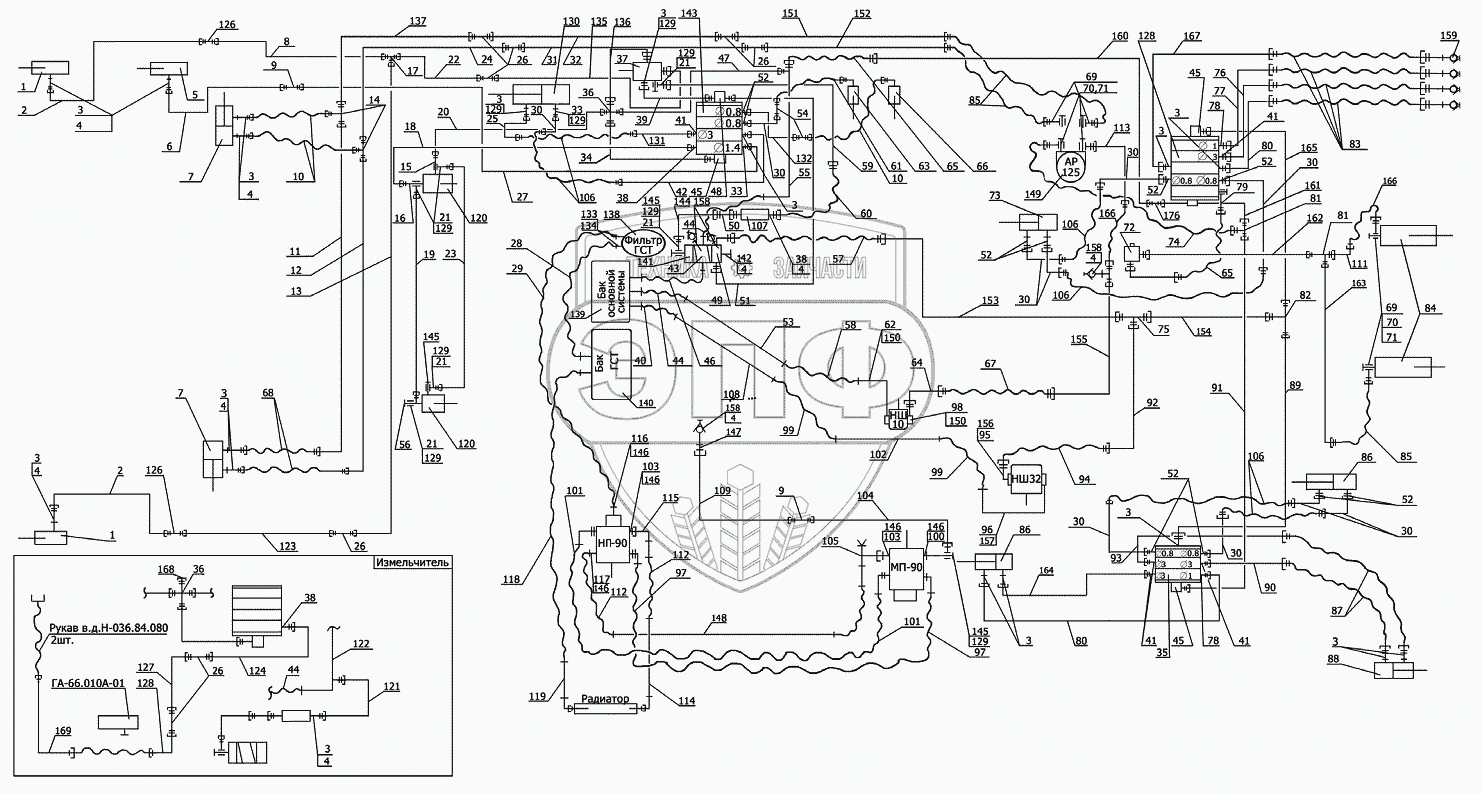

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б". Гидравлическая схема соединений
ГА-66.010А-01
Н-036.84.080
1
1
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
21
22
23
24
25
26
26
26
26
27
28
29
30
30
30
30
30
30
30
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
41
41
41
42
43
44
44
44
45
45
45
46
47
48
49
50
51
52
52
52
52
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
69
70
70
71
71
72
73
80
80
81
81
82
83
84
85
85
86
86
87
88
89
90
91
92
93
94
95
96
97
97
98
99
99
100
101
101
102
103
103
104
105
106
106
106
106
107
108
109
111
112
112
113
114
115
116
117
118
119
120
120
121
122
123
124
126
126
127
128
128
129
129
129
129
129
129
129
129
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
145
145
146
146
146
146
146
147
148
149
150
150
151
152
153
154
155
156
157
158
158
158
159
160
161
162
163
164
165
166
166
167
168
169
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГА-66.010А-01 | ГА-66.010А-01 | Гидроцилиндр | Нет на складе | |
| Н-036.84.080 | Н-036.84.080 | Рукав высокого давления | Нет на складе | |
| 1 | 54-9-145-06 | Гидроцилиндр | Нет на складе | |
| 2 | РСМ-10Б.09.78.100 | Трубопровод | Нет на складе | |
| 3 | РСМ-10Б.09.69.622В | Штуцер ввертной | Нет на складе | |
| 4 | 011-015-25-2-6 ГОСТ 9833-73/ГОСТ 18829-73 | Кольцо | Нет на складе | |
| 5 | ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | Гидроцилиндр ГЦ 50.200.16.000А-01 ТУ 23.1.406-86 | Нет на складе | |
| 6 | РСМ-10Б.09.78.090 | Трубопровод | Нет на складе | |
| 7 | ГЦ50.200.16.000А-01 | Гидроцилиндр | 7 107.36 руб. | |
| 8 | РСМ-10Б.09.18.060 | Трубопровод | Нет на складе | |
| 9 | РСМ-10Б.09.61.618Б | Штуцер проходной | Нет на складе | |
| 10 | 8.01.01.25,0/75.610 | Рукав высокого давления армированный | Нет на складе | |
| 11 | РCМ-10Б.09.62.010-01 | Трубопровод | Нет на складе | |
| 12 | РСМ-10Б.09.62.010 | Трубопровод | Нет на складе | |
| 13 | РСМ-10Б.09.18.080 | Трубопровод | Нет на складе | |
| 14 | РСМ-10Б.09.61.654А | Тройник | Нет на складе | |
| 15 | РСМ-10Б.09.69.618Б | Болт-штуцер | Нет на складе | |
| 16 | РСМ-10Б.09.69.619Б | Болт-штуцер | Нет на складе | |
| 17 | РСМ-10Б.09.61.652А-01 | Тройник | Нет на складе | |
| 18 | РСМ-10Б.09.69.710 | Трубопровод | Нет на складе | |
| 19 | РСМ-10Б.09.69.740 | Трубопровод | Нет на складе | |
| 20 | РСМ-10Б.09.69.720 | Трубопровод | Нет на складе | |
| 21 | РСМ-10Б.09.61.653А-01 | Угольник поворотный | Нет на складе | |
| 22 | РCМ-10Б.09.61.340 | Трубопровод | Нет на складе | |
| 23 | РСМ-10Б.09.69.730 | Трубопровод | Нет на складе | |
| 24 | РСМ-10Б.09.61.130 | Трубопровод | Нет на складе | |
| 25 | РСМ-10Б.09.69.810 | Трубопровод | Нет на складе | |
| 26 | РСМ-10Б.09.61.619Б | Штуцер проходной | Нет на складе | |
| 27 | РCМ-10Б.09.61.320 | Трубопровод | Нет на складе | |
| 28 | РСМ-10Б.09.69.430-02 | Рукав | Нет на складе | |
| 29 | РСМ-10Б.09.69.430-01 | Рукав | Нет на складе | |
| 30 | РСМ-10Б.09.69.670 | Трубопровод | Нет на складе | |
| 31 | РCМ-10Б.09.61.140 | Трубопровод | Нет на складе | |
| 32 | РCМ-10Б.09.61.120 | Трубопровод | Нет на складе | |
| 33 | РСМ-10Б.09.69.622В-03 | Штуцер ввертной | Нет на складе | |
| 34 | РСМ-10Б.09.69.320 | Трубопровод | Нет на складе | |
| 35 | 3Р3 50-41 У1 ТУ 2.5748393.09-93 | Гидрораспредельитель | Нет на складе | |
| 36 | РСМ-10Б.09.69.520 | Тройник | Нет на складе | |
| 37 | РК00.000-06 ТУ 23.1.428-86 | Распределитель | Нет на складе | |
| 38 | РСМ-10Б.09.69.621Б | Штуцер ввертной | Нет на складе | |
| 39 | РСМ-10Б.09.69.340 | Трубопровод | Нет на складе | |
| 40 | РСМ-10.09.06.020А | Рукав | Нет на складе | |
| 41 | РСМ-10Б.09.69.622В-04 | Штуцер ввертной | Нет на складе | |
| 42 | РСМ-10Б.09.69.780 | Трубопровод | Нет на складе | |
| 43 | РСМ-10Б.09.69.500 | Фланец | Нет на складе | |
| 44 | РСМ-10.09.06.040 | Рукав | Нет на складе | |
| 45 | РСМ-10Б.09.69.645А | Фланец | Нет на складе | |
| 46 | РСМ-10Б.09.69.430 | Рукав | Нет на складе | |
| 47 | РСМ-10Б.09.69.330 | Трубопровод | Нет на складе | |
| 48 | РСМ-10Б.09.69.644А | Фланец | Нет на складе | |
| 49 | РСМ-10Б.09.69.510 | Фланец | Нет на складе | |
| 50 | РСМ-10Б.09.59.790 | Переходник | Нет на складе | |
| 51 | РСМ-10Б.09.69.300 | Трубопровод | Нет на складе | |
| 52 | РСМ-10Б.09.69.622В-01 | Штуцер ввертной | Нет на складе | |
| 53 | РСМ-10Б.09.73.801 | Трубка | Нет на складе | |
| 54 | РСМ-10Б.09.61.657В | Дроссель | Нет на складе | |
| 55 | РСМ-10Б.09.69.580 | Трубопровод | Нет на складе | |
| 56 | 54-60947 | Болт | Нет на складе | |
| 57 | 16.02.02.30,0/90.610 | Рукав высокого давления армированный | Нет на складе | |
| 58 | РСМ-10Б.09.66.050 | Рукав | Нет на складе | |
| 59 | РСМ-10Б.09.69.560 | Трубопровод | Нет на складе | |
| 60 | 12.01.02.21,0/63.610 | Рукав высокого давления армированный | Нет на складе | |
| 61 | 8.01.01.25,0/75.610 | Рукав высокого давления армированный | Нет на складе | |
| 62 | РСМ-10Б.09.66.010А | Трубопровод | Нет на складе | |
| 63 | РСМ-10.09.01.010А-03 | Гидроцилиндр | Нет на складе | |
| 64 | РСМ-10Б.09.66.090 | Трубопровод | Нет на складе | |
| 65 | 16.01.02.30,0/90.410 | Рукав высокого давления армированный | Нет на складе | |
| 66 | ЦС-83000А ТУ 23.1.152-86 | Гидроцилиндр ЦС-83000А ТУ 23.1.152-86 | Нет на складе | |
| 67 | 12.01.01.21,0/63.410 | Рукав высокого давления армированный | Нет на складе | |
| 68 | 8.01.02.25,0/75.610 | Рукав высокого давления армированный | Нет на складе | |
| 69 | РСМ-10Б.09.72.602Б | Угольник поворотный | Нет на складе | |
| 70 | РСМ-10.09.01.639А | Болт специальный | Нет на складе | |
| 71 | РСМ-10.09.01.007А | Прокладка | Нет на складе | |
| 72 | КДН-00.000-06 | Клапан дросселирующий настраиваемый | Нет на складе | |
| 73 | ГА-93000-10 ТУ 23.1.20-86 | Гидроцилиндр | Нет на складе | |
| 80 | РCМ-10Б.09.31.270 | Трубопровод | Нет на складе | |
| 81 | РСМ-10Б.09.62.602А | Тройник | Нет на складе | |
| 82 | РСМ-10Б.09.65.607А | Тройник | Нет на складе | |
| 83 | 8.01.02.25,0/75.1210 | Рукав высокого давления армированный | Нет на складе | |
| 84 | РСМ-10.09.02.100Б | Гидроцилиндр | Нет на складе | |
| 85 | 12.01.02.21,0/63.510 | Рукав высокого давления армированный | Нет на складе | |
| 86 | ГА-93000-06 | Гидроцилиндр ТУ 23.1.20-86 | Нет на складе | |
| 87 | 8.01.02.25,0/75.1110 | Рукав высокого давления армированный | Нет на складе | |
| 88 | ГА-93000-08 | Гидроцилиндр ТУ 23.1.20-86 | 7 876.44 руб. | |
| 89 | РСМ-10Б.09.35.050 | Трубопровод | Нет на складе | |
| 90 | РСМ-10Б.09.65.240 | Трубопровод | Нет на складе | |
| 91 | РСМ-10Б.09.35.030А | Трубопровод | Нет на складе | |
| 92 | РСМ-10Б.09.65.130Б | Трубопровод | Нет на складе | |
| 93 | РСМ-10Б.09.65.370А | Трубопровод | Нет на складе | |
| 94 | 16.01.02.30,0/90.610-У1 | Рукав высокого давления армированный | Нет на складе | |
| 95 | РСМ-10Б.09.66.100 | Фланец | Нет на складе | |
| 96 | РСМ-10Б.09.66.040 | Трубопровод | Нет на складе | |
| 97 | РВД 25-175-4600-034-05.90/05.90 | Рукав высокого давления | Нет на складе | |
| 98 | РСМ-10Б.09.69.645А-01 | Фланец | Нет на складе | |
| 99 | РСМ-10Б.09.66.060 | Рукав | Нет на складе | |
| 100 | РСМ-10.09.04.602А | Штуцер | Нет на складе | |
| 101 | РВД 25-175-3660-034-05.90 | Рукав высокого давления | Нет на складе | |
| 102 | РСМ-10Б.09.66.806 | Трубка | Нет на складе | |
| 103 | РСМ-10.09.05.611Б | Штуцер | Нет на складе | |
| 104 | РСМ-10Б.09.32.090 | Трубопровод | Нет на складе | |
| 105 | РСМ-10Б.09.32.250 | Тройник (Рукав) | Нет на складе | |
| 106 | 8.02.02.25,0/75.610 | Рукав высокого давления армированный | Нет на складе | |
| 107 | КЭС1,6-2,5-16-1-ТУ 1-554-0061-96 | Гидроклапан | Нет на складе | |
| 108 | РСМ-10Б.09.73.802 | Трубка | Нет на складе | |
| 109 | РCМ-10Б.09.61.210A | Трубопровод | Нет на складе | |
| 110 | РСМ-10Б.09.61.645А | Штуцер проходной | Нет на складе | |
| 111 | РСМ-10Б.09.32.050 | Трубопровод | Нет на складе | |
| 112 | РСМ-10.09.13.002 | Рукав | Нет на складе | |
| 113 | РСМ-10Б.09.72.040 | Трубопровод | Нет на складе | |
| 114 | РСМ-10.09.13.080 | Трубопровод | Нет на складе | |
| 115 | РСМ-10.09.02.080А | Угольник | Нет на складе | |
| 116 | РСМ-10.09.73.606 | Переходник | Нет на складе | |
| 117 | РСМ-10Б.09.73.010 | Переходник | Нет на складе | |
| 118 | 00312Б | Шланг | Нет на складе | |
| 119 | РСМ-10.09.13.110А | Переходник | Нет на складе | |
| 120 | ГА-40.000В | Вибратор | Нет на складе | |
| 121 | РСМ-10Б.09.69.570 | Трубопровод | Нет на складе | |
| 122 | РСМ-10Б.09.69.580-01 | Коллектор | Нет на складе | |
| 123 | РСМ-10Б.09.18.070 | Трубопровод | Нет на складе | |
| 124 | РCМ-10Б.09.61.820А | Трубопровод | Нет на складе | |
| 125 | 8.01.02.25,0/75.610 | Рукав высокого давления армированный | Нет на складе | |
| 126 | РСМ-10Б.09.78.601Б | Штуцер | Нет на складе | |
| 127 | РСМ-10Б.09.19.090 | Трубопровод | Нет на складе | |
| 128 | 5РЭ 50-44 У1 ТУ 2.5748393.09-93 | Гидрораспределитель | Нет на складе | |
| 129 | 016-020-25-2-6 | Кольцо | Нет на складе | |
| 130 | ГЦ 63.500.16.000 ТУ 23.1.406-86 | Гидроцилиндр ГЦ 63.500.16.000 ТУ 23.1.406-86 | Нет на складе | |
| 131 | РСМ-10Б.09.69.690 | Трубопровод | Нет на складе | |
| 132 | РСМ-10Б.09.61.310 | Трубопровод | Нет на складе | |
| 133 | РСМ-10Б.09.59.611 | Переходник | Нет на складе | |
| 134 | РСМ-10.09.09.036А | Кольцо уплотнительное | Нет на складе | |
| 135 | РСМ-10Б.09.31.790 | Трубопровод | Нет на складе | |
| 136 | РСМ-10Б.09.59.350 | Трубопровод | Нет на складе | |
| 137 | РСМ-10Б.09.61.150 | Трубопровод | Нет на складе | |
| 138 | ФВ 10-00.000 | Фильтр всасывающий ФВ 10-00.000 ТУ 3 Укpаины 5786106.010-93 | Нет на складе | |
| 139 | РСМ-10Б.09.59.030 | Гидробак | Нет на складе | |
| 140 | РСМ-10Б.09.59.050 | Гидробак | Нет на складе | |
| 141 | КН 50.12,5 У1 ТУ 2.5748393.10-94 | Клапан напорный | Нет на складе | |
| 142 | 54-60948 | Заглушка | Нет на складе | |
| 143 | 4РЭ 50-29 У1 ТУ 2.5748393.09-93 | Гидрораспределитель | Нет на складе | |
| 144 | РСМ-10Б.09.59.290 | Трубопровод | Нет на складе | |
| 145 | 54-60506 | Болт | Нет на складе | |
| 146 | 019-023-25-2-6 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 147 | 101.21.32.613A | Переходник | Нет на складе | |
| 148 | РСМ-10Б.09.31.130 | Трубопровод | Нет на складе | |
| 149 | АР-125-16 КЕТБ.453478.001ТУ | Агрегат рулевой | Нет на складе | |
| 150 | 021-025-25-2-6 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 151 | РСМ-10Б.09.61.260 | Трубопровод | Нет на складе | |
| 152 | РСМ-10Б.09.61.250 | Трубопровод | Нет на складе | |
| 153 | РСМ-10Б.09.61.160А | Трубопровод | Нет на складе | |
| 154 | РСМ-10Б.09.61.180 | Трубопровод | Нет на складе | |
| 155 | РСМ-10Б.09.61.200А | Трубопровод | Нет на складе | |
| 156 | 032-036-25-2-6 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 157 | 040-046-36-2-6 ГОСТ 9833-73 | Кольцо | Нет на складе | |
| 158 | МР.036.67.100-10У ТУ 1-554-0083-2001 | Полумуфта | Нет на складе | |
| 159 | МР.036.67.200-10-01У | Полумуфта | Нет на складе | |
| 160 | РСМ-10Б.09.61.190А | Трубопровод | Нет на складе | |
| 161 | РСМ-10Б.09.65.320А | Трубопровод | Нет на складе | |
| 162 | РСМ-10Б.09.31.700 | Трубопровод | Нет на складе | |
| 163 | РСМ-10Б.09.62.180 | Трубопровод | Нет на складе | |
| 164 | РСМ-10Б.09.31.290 | Трубопровод | Нет на складе | |
| 165 | РСМ-10Б.09.65.280 | Трубопровод | Нет на складе | |
| 166 | 12.01.02.21,0/63.410 | Рукав высокого давления армированный | Нет на складе | |
| 167 | РСМ-10Б.09.65.330 | Трубопровод | Нет на складе | |
| 168 | РСМ-10Б.09.61.240A | Заглушка | Нет на складе | |
| 169 | РСМ-10.09.19.010Б | Трубопровод | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
