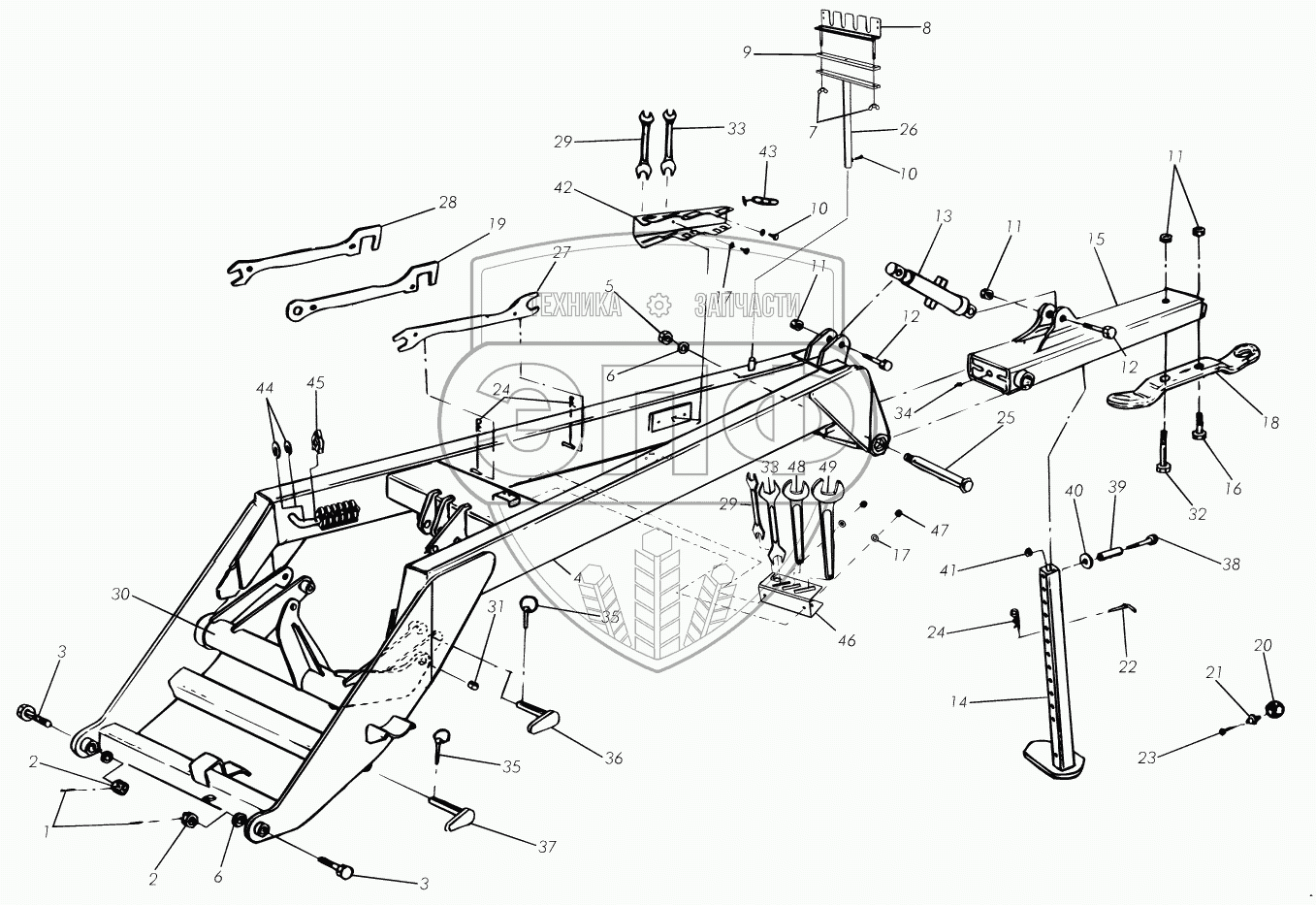

Каталог запасных частей к технике: Vaderstad Carrier CR420-820. Drawbar CR 420-500
1
2
2
3
3
4
5
6
6
7
8
9
10
10
11
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 53000605091 | Roll pin | Нет на складе | |
| 2 | 51263000021 | Castle nut | Нет на складе | |
| 3 | 428840 | Screw | Нет на складе | |
| 4 | 450555 | Drawbar | Нет на складе | |
| 4 | 444090 | Drawbar | Нет на складе | |
| 4 | 433324 | Drawbar | Нет на складе | |
| 5 | 51023000011 | Lock nut | Нет на складе | |
| 6 | 52003000041 | Washer | Нет на складе | |
| 7 | 51050800021 | Wing nut | Нет на складе | |
| 8 | 427221 | Plate, hose clamp | Нет на складе | |
| 9 | 427218 | Hose clamp rubber | Нет на складе | |
| 10 | 50000801221 | Screw | Нет на складе | |
| 11 | 51012400021 | Lock nut | Нет на складе | |
| 12 | 415182 | Screw | Нет на складе | |
| 13 | 412596 | Push rod end, LH thread | Нет на складе | |
| 13 | 412598 | Securing plate | Нет на складе | |
| 13 | 412597 | Push rod end, RH thread | Нет на складе | |
| 13 | 414702 | Push rod | Нет на складе | |
| 13 | 305166 | Push rod | Нет на складе | |
| 14 | 454452 | Supporting leg | Нет на складе | |
| 15 | 429524 | Drawbar | Нет на складе | |
| 16 | 404300 | Screw | Нет на складе | |
| 17 | 52000800041 | Washer | Нет на складе | |
| 18 | 426029 | Draw ear | Нет на складе | |
| 19 | 449094 | Tool | Нет на складе | |
| 20 | 402850 | Ball handle | Нет на складе | |
| 21 | 403706 | Handle extension | Нет на складе | |
| 22 | 401029 | Locking pin | Нет на складе | |
| 23 | 50011405021 | Screw | Нет на складе | |
| 24 | 405080 | R-clip | Нет на складе | |
| 25 | 429015 | Pin bolt | Нет на складе | |
| 26 | 427222 | Hose clamp | Нет на складе | |
| 27 | 426107 | Tool | Нет на складе | |
| 28 | 426106 | Tool | Нет на складе | |
| 29 | 444990 | Tool | Нет на складе | |
| 30 | 450556 | Rocker shaft | Нет на складе | |
| 30 | 426020 | Rocker shaft | Нет на складе | |
| 31 | 53022501490 | Roll pin | Нет на складе | |
| 32 | 415183 | Screw | Нет на складе | |
| 33 | 444991 | Tool | Нет на складе | |
| 34 | 407661 | Lubricating nipple | Нет на складе | |
| 35 | 433250 | Pin | Нет на складе | |
| 36 | 433247 | Pin bolt | Нет на складе | |
| 37 | 433246 | Pin bolt | Нет на складе | |
| 38 | 50001613021 | Screw | Нет на складе | |
| 39 | 440418 | Tube | Нет на складе | |
| 40 | 52141600041 | Washer | Нет на складе | |
| 41 | 51011600021 | Lock nut | Нет на складе | |
| 42 | 444993 | Bracket | Нет на складе | |
| 43 | 407032 | Rubber strap | Нет на складе | |
| 44 | 433570 | Spacer | Нет на складе | |
| 45 | 446891 | Spacer | Нет на складе | |
| 45 | 455361 | Spacer | Нет на складе | |
| 46 | 458591 | Bracket | Нет на складе | |
| 46 | 453229 | Bracket | Нет на складе | |
| 47 | 51010800021 | Lock nut | Нет на складе | |
| 48 | 457636 | Key | Нет на складе | |
| 49 | 457637 | Key | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
