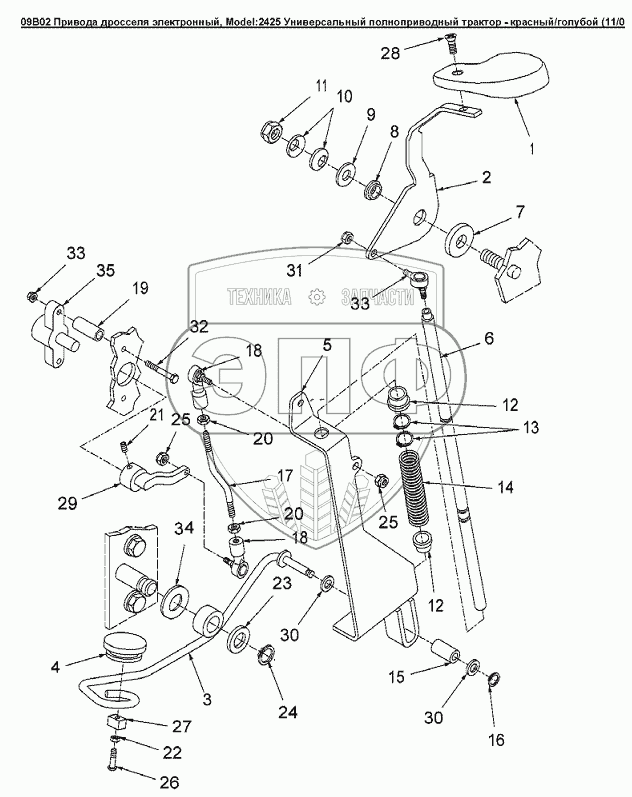

Каталог запасных частей к технике: Versatile серии 2000. 09B02 Привода дросселя электронный
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9841607 | Рукоятка рычага | Нет на складе | |
| 2 | 86030061 | Рычаг дросселя | Нет на складе | |
| 3 | 86011841 | Рычаг деселератора | Нет на складе | |
| 4 | 9821941 | Подушка, резина | Нет на складе | |
| 5 | 86018512 | Лист крепления деселератора | Нет на складе | |
| 6 | 86018510 | Тяга деселератора | Нет на складе | |
| 7 | 9706247 | Шайба диам.внутр.20.00 наруж.50.00 толщина 9.50мм | Нет на складе | |
| 8 | V79073 | Втулка | Нет на складе | |
| 9 | 86511324 | Шайба 13.27X24.00X2.500 PL | Нет на складе | |
| 10 | 9706248 | Шайба пружинная | Нет на складе | |
| 11 | 86012006 | Контргайка с нейлоновой вставкой M12 класс 10 P | Нет на складе | |
| 12 | V14841 | Втулка диам.внутр.0.509dm | Нет на складе | |
| 13 | 9635806 | Стопорное кольцо | Нет на складе | |
| 14 | 86000738 | Нажимная пружина | Нет на складе | |
| 15 | 86000619 | Нейлоновая прокладка | Нет на складе | |
| 16 | 86000439 | Стопорное кольцо o 0,38 | Нет на складе | |
| 17 | 86018511 | Тяга дросселя | Нет на складе | |
| 18 | 9705822 | Наконечник тяги дросселя | Нет на складе | |
| 19 | 86018129 | Труба для крепления рычага | Нет на складе | |
| 20 | 88098 | Гайка G2, 1/4dm-28 | Нет на складе | |
| 21 | 86050296 | Установочный винт с шестигран. головкой M8x8 PL | Нет на складе | |
| 22 | 43362 | Гайка M8 x 1.25 | Нет на складе | |
| 23 | 9673085 | Втулка диам.внутр.0.63 наруж. 0.75 длина 0.75dm | Нет на складе | |
| 24 | 515259 | Стопорное кольцо диам.0.625dm | Нет на складе | |
| 25 | 9671302 | Контргайка 0.25NF GR5 PL | Нет на складе | |
| 26 | 86512444 | Болт M 8 X 40 8.8PL | Нет на складе | |
| 27 | 86018613 | Кронштейн упорного болта деселератора | Нет на складе | |
| 28 | 9844207 | Винт CL 4.8 М4х0.70х8 | Нет на складе | |
| 29 | 86018514 | Рычаг дросселя | Нет на складе | |
| 30 | 87016 | Шайба Sae 0.380 Pl, сталь | Нет на складе | |
| 31 | 9671302 | Контргайка 0.25NF GR5 PL | Нет на складе | |
| 32 | 80338413 | Болт М6х60 | Нет на складе | |
| 33 | 9804276 | Гайка M6 Cl-8 Pl | Нет на складе | |
| 34 | 86001116 | Изогнутая пружинная шайба | Нет на складе | |
| 35 | 86018938 | Потенциометр | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
