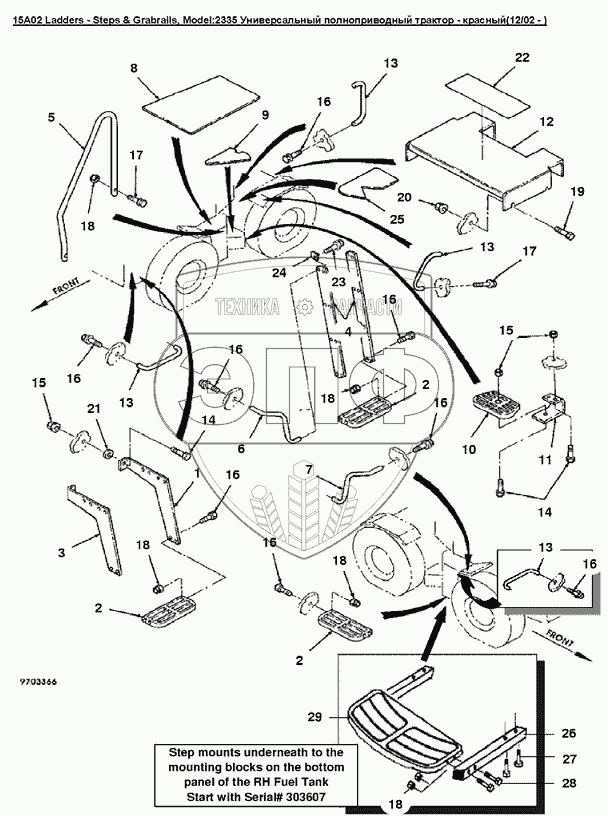

Каталог запасных частей к технике: Versatile серии 2000. 15A02 Лестница и поручни
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
9
10
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
16
17
17
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86027804 | Левый кронштейн подножки L4WD | Нет на складе | |
| 1 | 86026027 | Левый кронштейн подножки L4WD | Нет на складе | |
| 2 | 86015582 | Подножка | Нет на складе | |
| 3 | 86026034 | Правый кронштейн подножки L4WD | Нет на складе | |
| 3 | 86027811 | Правый кронштейн подножки L4WD | Нет на складе | |
| 4 | 86026033 | Боковина лестницы, ширина 102мм длина 900мм | Нет на складе | |
| 4 | 86027810 | Боковые поручни основной лестницы, красные | Нет на складе | |
| 5 | 86026032 | Поручень основной, диам. 31.75мм | Нет на складе | |
| 5 | 86027809 | Перила основные красные | Нет на складе | |
| 6 | 86027808 | Поручень левый красный | Нет на складе | |
| 6 | 86026031 | Поручень левый, диам. 19.05мм | Нет на складе | |
| 7 | 86026030 | Поручень правый, диам. 19.05мм | Нет на складе | |
| 7 | 86027807 | Поручень правый, диам. 19.05мм | Нет на складе | |
| 8 | 9706446 | Подножка | Нет на складе | |
| 9 | 9707285 | Ступенька задней рамы | Нет на складе | |
| 10 | 86017296 | Накладка алюминиевая | Нет на складе | |
| 11 | 86026029 | Кронштейн подножки | Нет на складе | |
| 11 | 86027806 | Крепление подножки (красн.) | Нет на складе | |
| 12 | 86026028 | Щит L4WD | Нет на складе | |
| 12 | 86027805 | Щит L4WD | Нет на складе | |
| 13 | 9707314 | Поручень L4WD | Нет на складе | |
| 14 | 43168 | Болт M16x40.8 Cl-8.8 | Нет на складе | |
| 15 | 9804280 | Гайка M16 Cl-8 Pl | Нет на складе | |
| 16 | 9840672 | Болт M10x1.50x30 | Нет на складе | |
| 17 | 9804264 | Винт с гексагональной головкой с фланцами Cl-8.8 P | Нет на складе | |
| 18 | 9672413 | Контргайка металлическая М10 | Нет на складе | |
| 19 | 9670288 | Болт M12x35 | Нет на складе | |
| 20 | 86512497 | Гайка M12 Gr10 Plt | Нет на складе | |
| 21 | 140020 | Шайба | Нет на складе | |
| 22 | 9707226 | Противоскользящая накладка на задней раме | Нет на складе | |
| 23 | 9804263 | Винт с гексагональной головкой с фланцами M10x40 | Нет на складе | |
| 24 | 86511323 | Шайба 10.77X20.00X2.00 PL | Нет на складе | |
| 25 | 86001386 | Подножка задней рамы | Нет на складе | |
| 26 | 86034844 | Квадратная трубка для крепления правой ступени | Нет на складе | |
| 27 | 9804265 | Болт M10x1.5x60 Cl 8.8 | Нет на складе | |
| 28 | 9671487 | Болт M 12х1.75х50 Cl-8.8 | Нет на складе | |
| 29 | 86032187 | Ступенька красная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
