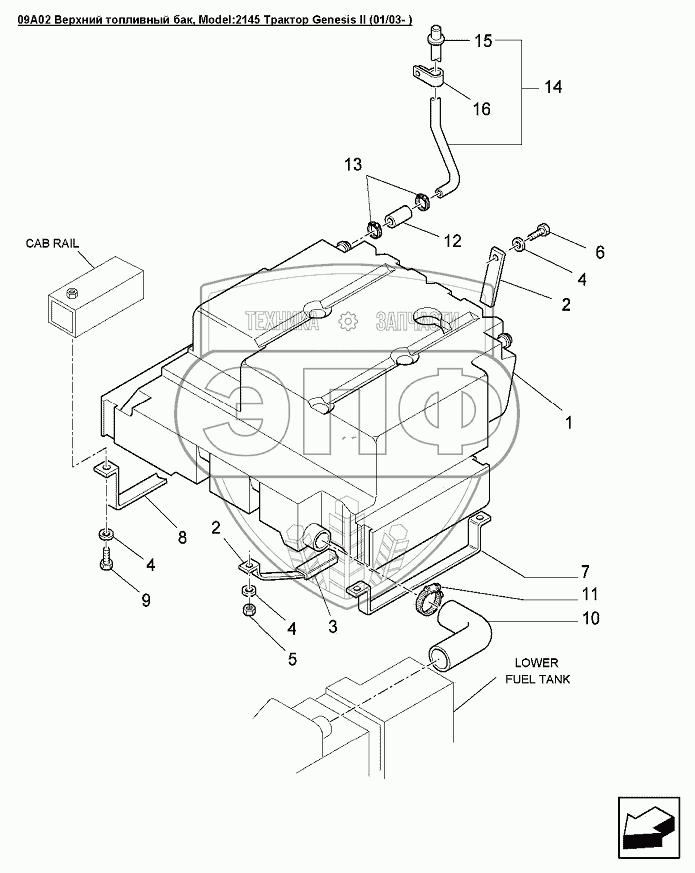

Каталог запасных частей к технике: Versatile серии GENESIS. 09A02 Верхний топливный бак
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9823045 | Бак топливный задний | Нет на складе | |
| 2 | 86506419 | Лента крепления топливного бака 16ga, 31.8х1191мм, сталь | Нет на складе | |
| 3 | 9841333 | Упор бака | Нет на складе | |
| 4 | 140045 | Шайба стопорная BV M10 PL | Нет на складе | |
| 5 | 100016 | Гайка M10 x 1.5 | Нет на складе | |
| 6 | 43138 | Болт M10x1.5x20 Cl 8.8 | Нет на складе | |
| 7 | 9841226 | Планка топливного бака левая | Нет на складе | |
| 8 | 9842088 | Планка топливного бака правая | Нет на складе | |
| 9 | 120073 | Болт M10x1.50x80 Cl-8.8 Pl | Нет на складе | |
| 10 | 9823050 | Патрубок диам.76.2мм SAE-30R6 | Нет на складе | |
| 11 | 82012731 | Хомут | Нет на складе | |
| 12 | 86501950 | Рукав 25.4x70 30R2 | Нет на складе | |
| 13 | 82012723 | Хомут | Нет на складе | |
| 14 | 86017650 | Вентиляционный канал топливного бака | Нет на складе | |
| 15 | 516837 | Уплотнение | Нет на складе | |
| 16 | 86000810 | Хомут 1.06 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
