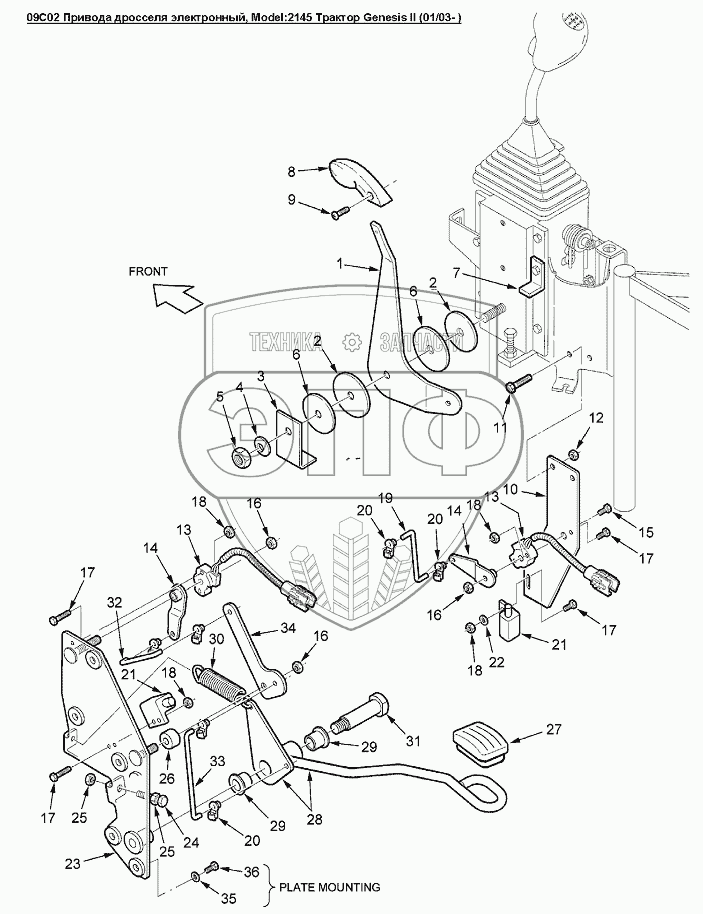

Каталог запасных частей к технике: Versatile серии GENESIS. 09C02 Привода дросселя электронный
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
16
16
17
17
17
17
18
18
18
18
19
20
20
20
21
21
22
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9842333 | Рычаг дросселя | Нет на складе | |
| 2 | 86011891 | Шайба тяги дросселя, нейлон GENESIS | Нет на складе | |
| 3 | 86525516 | Уголок | Нет на складе | |
| 4 | 140045 | Шайба стопорная BV M10 PL | Нет на складе | |
| 5 | 100037 | Гайка стопорная CL-8 M10 | Нет на складе | |
| 6 | 86525515 | Шайба нейлон | Нет на складе | |
| 7 | 86029602 | Ограничитель рукоятки дросселя | Нет на складе | |
| 8 | 9841607 | Рукоятка рычага | Нет на складе | |
| 9 | 9844207 | Винт CL 4.8 М4х0.70х8 | Нет на складе | |
| 10 | 86029139 | Кронштейн | Нет на складе | |
| 11 | 86508568 | Болт M6x1.0x16 Cl-8.8 | Нет на складе | |
| 12 | 9804276 | Гайка M6 Cl-8 Pl | Нет на складе | |
| 13 | 9821734 | Потенциометр | Нет на складе | |
| 14 | 9821715 | Рычаг | Нет на складе | |
| 15 | 86511842 | Болт M8x1.25x40 Cl 8.8 | Нет на складе | |
| 16 | 9670023 | Контргайка с нейлоновой вставкой M8 класс 8 PL | Нет на складе | |
| 17 | 86029826 | Болт M4x25 Cl-8.8 | Нет на складе | |
| 18 | 86029828 | Контргайка с нейлоновой вставкой M4 | Нет на складе | |
| 19 | 86501281 | Кронштейн | Нет на складе | |
| 20 | 9821714 | Клипса | Нет на складе | |
| 21 | 9843787 | Переключатель с сердечником | Нет на складе | |
| 22 | 43845 | Шайба М4 | Нет на складе | |
| 23 | 86029667 | Кронштейн L4WD | Нет на складе | |
| 24 | 43127 | Болт M8x25 Cl-8.8 | Нет на складе | |
| 25 | 9706690 | Гайка M8x1.25 | Нет на складе | |
| 26 | 86029627 | Втулка диам.наруж. 0.75dm толщина 0.50dm | Нет на складе | |
| 27 | 9821941 | Подушка, резина | Нет на складе | |
| 28 | 86029727 | Педаль акселератора | Нет на складе | |
| 29 | 86029830 | Втулка диам.внутр.16 наруж. 24 длина 16мм | Нет на складе | |
| 30 | 86011673 | Пружина диам.наруж. 0.73dm длина 2.75dm | Нет на складе | |
| 31 | 86029728 | Болт М12х1.75 - 6g | Нет на складе | |
| 32 | 86029819 | Тяга, длина 67мм | Нет на складе | |
| 33 | 86029653 | Тяга 112мм | Нет на складе | |
| 34 | 86029626 | Уголок системы рычагов | Нет на складе | |
| 35 | 120100 | Болт M30x1.0x20 Cl-8.8 | Нет на складе | |
| 36 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
