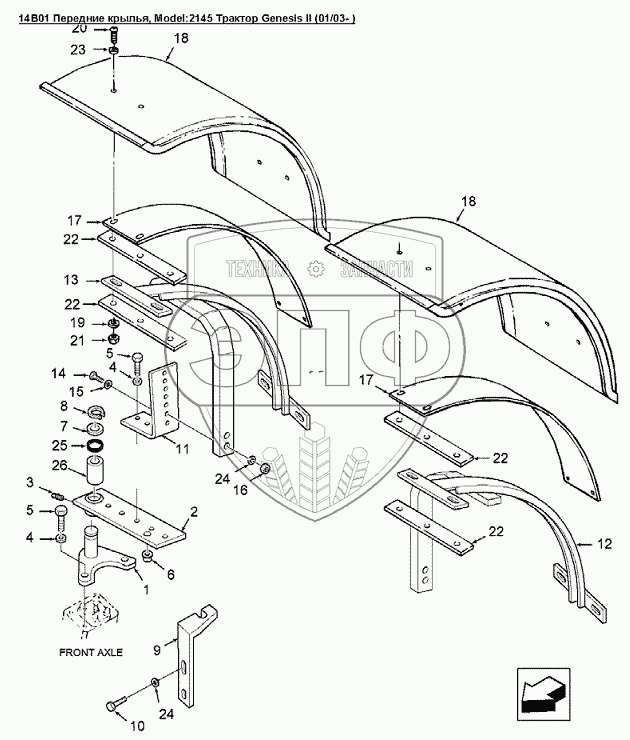

Каталог запасных частей к технике: Versatile серии GENESIS. 14B01 Передние крылья
1
2
2
2
3
4
4
5
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
17
18
18
18
18
18
18
19
20
21
22
22
22
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86024687 | Крепление крыла | Нет на складе | |
| 2 | 86025541 | Рычаг крепления брызговика правая сторона | Нет на складе | |
| 2 | 86026637 | Рычаг крепления брызговика левая сторона | Нет на складе | |
| 3 | 80710 | Штуцер для подвода смазки 1/8-27NPT | Нет на складе | |
| 4 | 140048 | Шайба М16 PL | Нет на складе | |
| 5 | 120090 | Болт M16x50 8.8Pl | Нет на складе | |
| 6 | 86025554 | Втулка | Нет на складе | |
| 7 | 86511328 | Шайба 25.33 x 44.00 x 4.00 сталь Pl | Нет на складе | |
| 8 | 370002 | Стопорное кольцо диам.25.00мм | Нет на складе | |
| 9 | 86025546 | Кронштейн левый | Нет на складе | |
| 9 | 86025569 | Кронштейн правый | Нет на складе | |
| 10 | 300389 | Болт M12х35 8.8pl | Нет на складе | |
| 11 | 86025568 | Кронштейн переднего крыла | Нет на складе | |
| 12 | 86025547 | Крепление левого крыла | Нет на складе | |
| 13 | 86025548 | Крепление правого крыла | Нет на складе | |
| 14 | 9706693 | Болт M12x60 Cl-8.8 | Нет на складе | |
| 15 | 140046 | Шайба стопорная M12 PL | Нет на складе | |
| 16 | 9706685 | Гайка M12х1.75 | Нет на складе | |
| 17 | 9844736 | Опора передних крыльев, Genesis | Нет на складе | |
| 18 | 86025631 | Крыло переднее, ширина 470мм, Genesis | Нет на складе | |
| 18 | 86025632 | Крыло переднее, ширина 520мм, Genesis | Нет на складе | |
| 18 | 86025633 | Крыло переднее, ширина 620мм, Genesis | Нет на складе | |
| 19 | 86511315 | Шайба 8.62X16.00X1.60 PL | Нет на складе | |
| 20 | 9671714 | Болт шестигранный FLG M 8x25 8.8PL | Нет на складе | |
| 21 | 43442 | Контргайка M8 x 1.25 | Нет на складе | |
| 22 | 86002522 | Кронштейн переднего крыла | Нет на складе | |
| 23 | 9846522 | Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь | Нет на складе | |
| 24 | 140018 | Шайба диам.внутр.13.93 наруж.24.00 толщина 2.50мм Pl, сталь | Нет на складе | |
| 25 | 86025544 | Сальник, полиуретан | Нет на складе | |
| 26 | 86025545 | Втулка 30 мм | Нет на складе | |
| 27 | 86029294 | Набор передних брызговиков 470 мм | Нет на складе | |
| 27 | 86029890 | Набор передних брызговиков 520 мм | Нет на складе | |
| 27 | 86029891 | Передние крылья 620мм, набор №912 | Нет на складе | |
| 28 | 86033783 | Прокладка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
