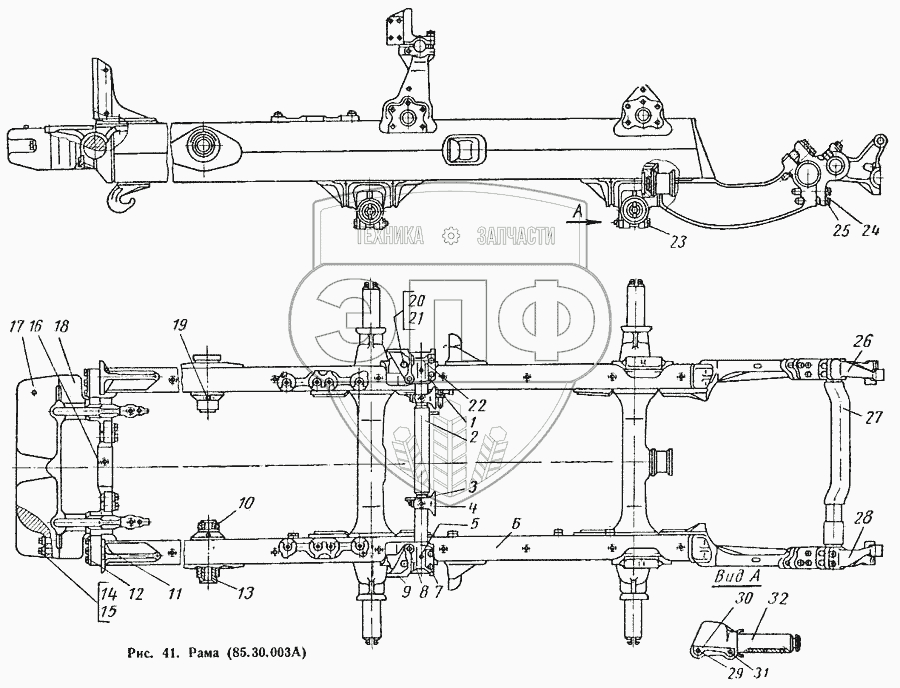

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Рама (85.30.003А)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85.30.003А | 85.30.003А | Рама | Нет на складе | |
| 85.31.002-1 | 85.31.002-1 | Каретка подвески передняя левая и задняя правая | Нет на складе | |
| Штифтцилиндрический 16Пр22аХ45 | Штифтцилиндрический 16Пр22аХ45 | Штифт цилиндрический 16Пр22аХ45, термообработанный, ГОСТ 3128-60 | Нет на складе | |
| Штифтцилиндрический 16Пр22аХ32, ТО | Штифтцилиндрический 16Пр22аХ32, ТО | Штифт цилиндрический 16Пр22аХ32, термообработанный, ГОСТ 3128-60 | Нет на складе | |
| 1 | 77.30.138 | Пластина верхнего кронштейна | Нет на складе | |
| 2 | 77.30.128-1 | Ось верхняя | Нет на складе | |
| 3 | 77.30.140 | Ушко пружины | Нет на складе | |
| 4 | 77.30.123-1 | Опора управления | Нет на складе | |
| 5 | Штифтцилиндрический 20Пр22аХ40, ТО | Штифт цилиндрический 20Пр22аХ40, термообработанный, ГОСТ 3128-60 | Нет на складе | |
| 6 | 85.30.031 | Рама сварная | Нет на складе | |
| 7 | Болт М16Х1,5Х65 | Болт М16Х1,5Х65, ГОСТ 7795-62 | Нет на складе | |
| 8 | Болт М16Х1,5Х60 | Болт М16Х1,5Х60, ГОСТ 7795-62 | Нет на складе | |
| 9 | 77.30.143-1 | Головка верхняя левая | Нет на складе | |
| 10 | 85.31.011-1 | Балансир внешний в сборе | Нет на складе | |
| 10 | 77.30.133А | Втулка малая | Нет на складе | |
| 11 | 77.30.116 | Бугель передний | Нет на складе | |
| 12 | Болт М20Х1,5Х80 | Болт М20Х1,5Х80, ГОСТ 7795-62 | Нет на складе | |
| 13 | 77.30.136 | Втулка большая | 190.43 руб. | |
| 14 | Болт М20Х1,5Х95 | Болт М20Х1,5Х95-100, ГОСТ 7795-62 | Нет на складе | |
| 15 | Шайба пружинная 20Н | Шайба пружинная 20Н, ГОСТ 6402-61 | Нет на складе | |
| 16 | 85.30.036-1 | Ось передняя в сборе | Нет на складе | |
| 17 | 85.30.039 | Бампер в сборе | Нет на складе | |
| 18 | 77.30.141-2 | Груз | Нет на складе | |
| 19 | 54.31.021В | Каток опорный с защитным колпаком | Нет на складе | |
| 19 | Масленка II-А-45" | Прессмасленка прямая, ГОСТ 1303-56 | Нет на складе | |
| 20 | Болт М16Х1,5Х40 | Болт М16Х1,5Х40, ГОСТ 7796-62 | Нет на складе | |
| 21 | Шайба пружинная 16Н | Шайба пружинная 16Н, ГОСТ 6402-61 | Нет на складе | |
| 22 | 77.30.144-1 | Головка верхняя правая | Нет на складе | |
| 23 | Гайка М20Х1,5 | Гайка М20Х1,5, ГОСТ 2524-62 | Нет на складе | |
| 23 | 54.31.022-1 | Корпус уплотнения в сборе | Нет на складе | |
| 24 | Болт М20Х1,5Х65 | Болт М20Х1,5Х65-100, ГОСТ 7795-62 | Нет на складе | |
| 25 | 77.30.139 | Пластина стопорная заднего кронштейна | Нет на складе | |
| 25 | 54.31.023 | Пружина уплотнения в сборе | Нет на складе | |
| 26 | 77.30.122-1 | Кронштейн соединительный правый | Нет на складе | |
| 27 | 77.30.120-2 | Ось задняя | Нет на складе | |
| 28 | 77.30.121-2 | Кронштейн соединительный левый | Нет на складе | |
| 28 | 54.31.025 | Чехол уплотнения в сборе | Нет на складе | |
| 29 | 54.30.434 | Болт | Нет на складе | |
| 30 | 77.30.134 | Пластина стопорная | Нет на складе | |
| 31 | 54.30.448 | Болт | Нет на складе | |
| 32 | 77.30.018 | Цапфа в сборе | Нет на складе | |
| 39 | 85.31.013 | Клин распорный в сборе | Нет на складе | |
| 41 | 85.31.012 | Клин в сборе | Нет на складе | |
| 48 | 77.31.013-2 | Корпус уплотнения в сборе | Нет на складе | |
| 50 | 77.31.014 | Болт распорный в сборе | Нет на складе | |
| 53 | 85.31.015-1 | Болт в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
