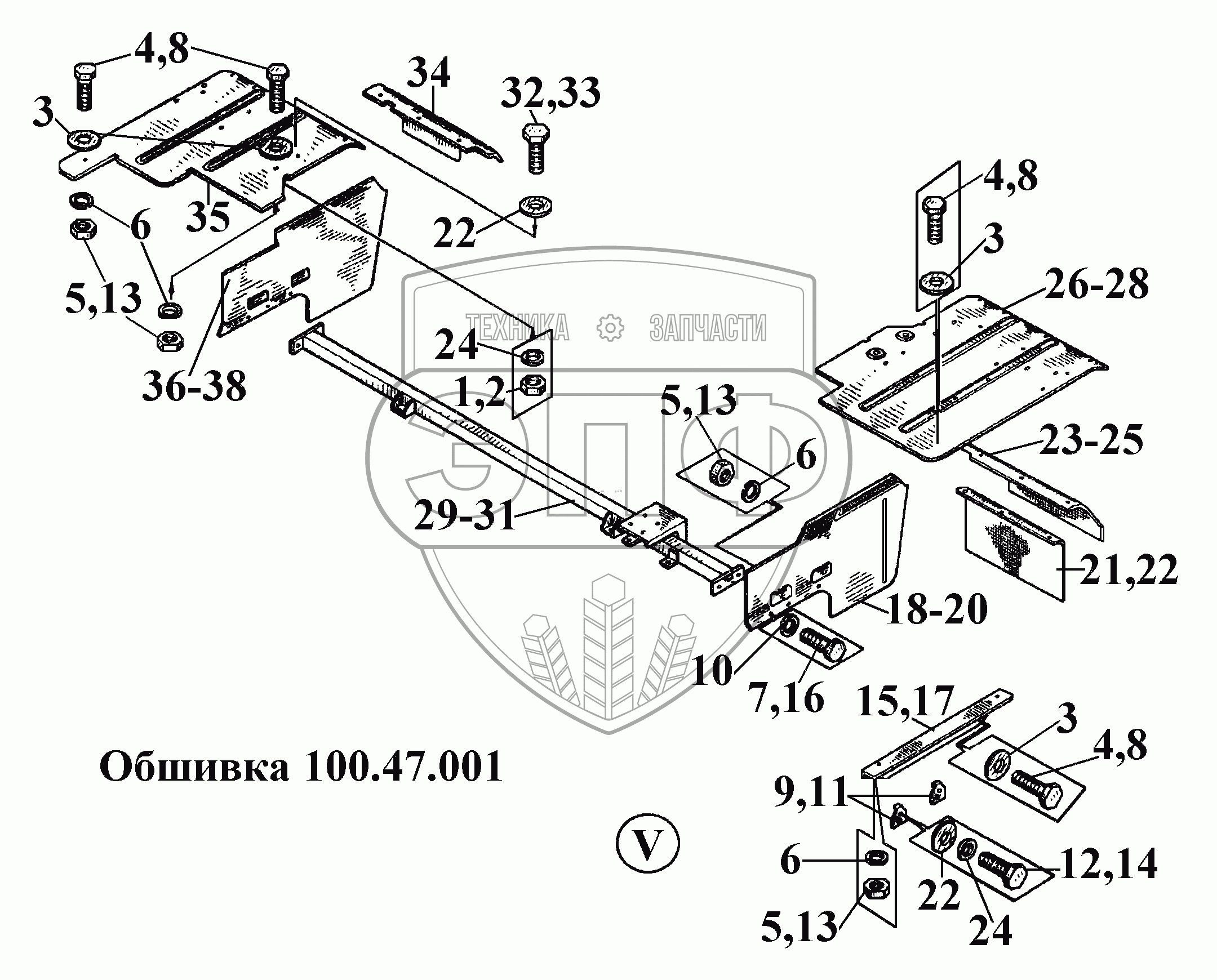

Каталог запасных частей к технике: ВгТЗ ВТ-100Д. Обшивка 100.47.001 (6)
1
2
3
3
3
4
4
4
5
5
5
6
6
6
7
8
8
8
9
10
11
12
13
13
13
14
15
16
17
18
20
21
22
22
22
23
24
24
25
26
28
29
31
32
33
34
35
36
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 100.47.358-20 | 100.47.358-20 | Закрылок правый | Нет на складе | |
| 162.47.321-10 | 162.47.321-10 | Держатель правый | Нет на складе | |
| 100.47.354-20 | 100.47.354-20 | Угольник | Нет на складе | |
| 10.01.10кп.0215 | 10.01.10кп.0215 | Шайба | Нет на складе | |
| 100.47.358-10 | 100.47.358-10 | Закрылок правый | Нет на складе | |
| 162.47.321-20 | 162.47.321-20 | Держатель правый | Нет на складе | |
| 1 | M8-6H.6.016 | Гайка | Нет на складе | |
| 2 | M8-6H.6.029 | Гайка | Нет на складе | |
| 3 | 10.01.10кп.013 | Шайба | Нет на складе | |
| 4 | M10-6gx25.88.35.029 | Болт | Нет на складе | |
| 5 | М10-6Н.6.029 | Гайка | Нет на складе | |
| 6 | 10.65Г.05 | Шайба ГОСТ 6402-70 | Нет на складе | |
| 7 | M10-6gx30.88.35.029 | Болт | Нет на складе | |
| 8 | M10-6gx25.88.35.016 | Болт | Нет на складе | |
| 9 | 100.47.356-20 | Фиксатор | Нет на складе | |
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 | Нет на складе | |
| 11 | 100.47.356 | Фиксатор | Нет на складе | |
| 12 | M8-6gx16.88.35.016 | Болт | Нет на складе | |
| 13 | М10-6Н.6.016 | Гайка ГОСТ 2524-70 | Нет на складе | |
| 14 | M8-6gx16.88.35.029 | Болт | Нет на складе | |
| 15 | 100.47.354 | Угольник | Нет на складе | |
| 16 | M12-6gx30.88-35.016 | Болт | Нет на складе | |
| 17 | 100.47.354-10 | Угольник | Нет на складе | |
| 18 | 100.47.0202 | Щиток задний левый | Нет на складе | |
| 19 | 100.47.0202-10 | Щиток задний левый | Нет на складе | |
| 20 | 100.47.0202-20 | Щиток задний левый | Нет на складе | |
| 21 | 162.47.346 | Брызговик | Нет на складе | |
| 22 | 162.47.346-20 | Брызговик | Нет на складе | |
| 23 | 162.47.322 | Держатель левый | Нет на складе | |
| 24 | 162.47.322-10 | Держатель левый | Нет на складе | |
| 25 | 162.47.322-20 | Держатель левый | Нет на складе | |
| 26 | 100.47.357 | Закрылок левый | Нет на складе | |
| 27 | 100.47.357-10 | Закрылок левый | Нет на складе | |
| 28 | 100.47.357-20 | Закрылок левый | Нет на складе | |
| 29 | 100.47.0193 | Брус задний | Нет на складе | |
| 30 | 100.47.0193-10 | Брус задний | Нет на складе | |
| 31 | 100.47.0193-20 | Брус задний | Нет на складе | |
| 32 | M8-6gx25.88.35.016 | Болт | Нет на складе | |
| 33 | M8-6gx25.88.35.029 | Болт | Нет на складе | |
| 34 | 162.47.321 | Держатель правый | Нет на складе | |
| 35 | 100.47.358 | Закрылок правый | Нет на складе | |
| 36 | 100-47.0203 | Щиток задний правый | Нет на складе | |
| 37 | 100.47.0203-10 | Щиток задний правый | Нет на складе | |
| 38 | 100.47.0203-20 | Щиток задний правый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
