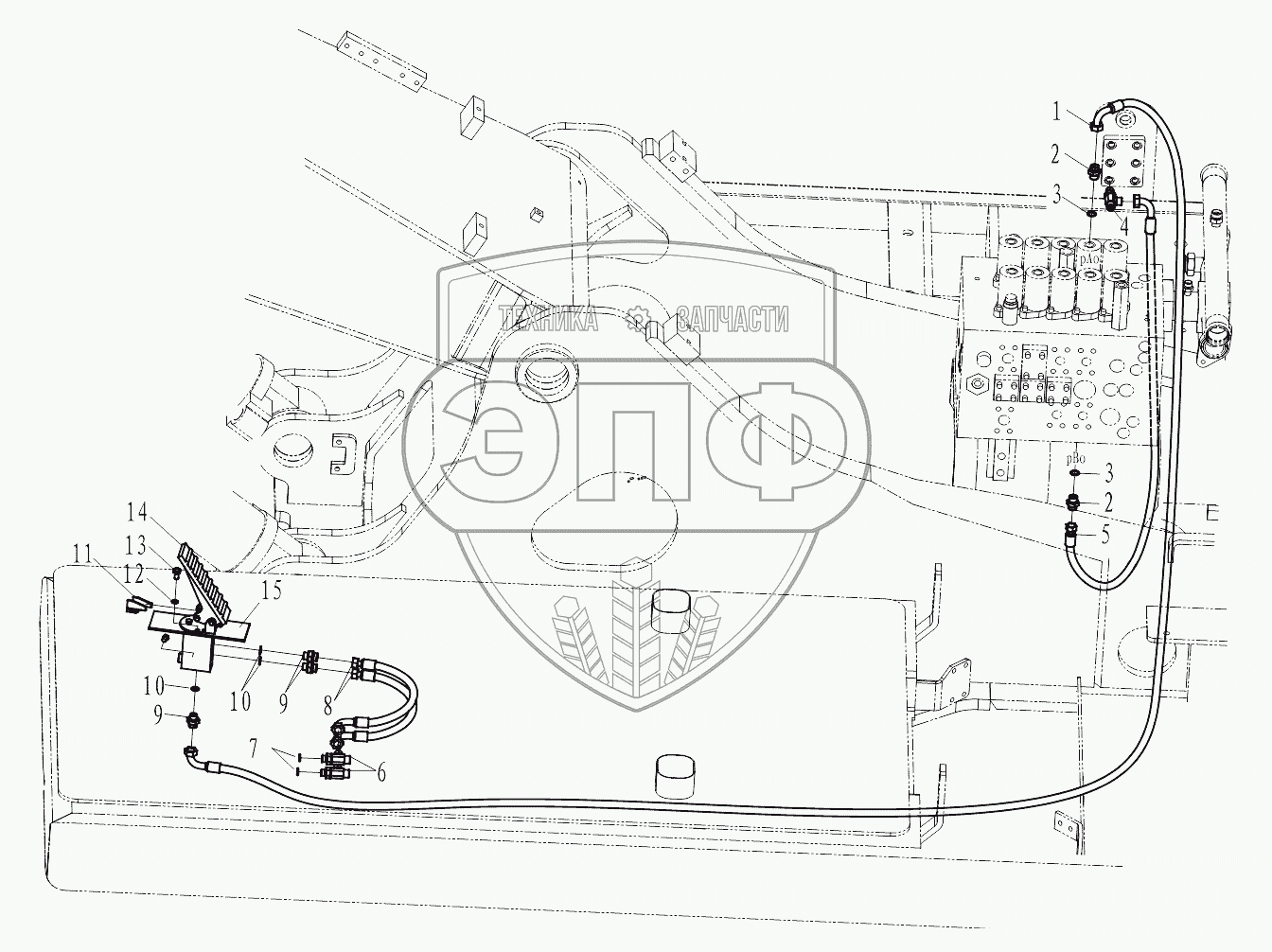

Каталог запасных частей к технике: Амкодор-3225. Разводка гидросистемы
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | W-16-01138 | Рукав в сборе | Нет на складе | |
| 1-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | Нет на складе | |
| 2 | W-15-00465 | Соединитель | Нет на складе | |
| 3 | B-G03452A-00066 | Кольцо уплотнительное | Нет на складе | |
| 4 | W-15-00547 | Тройник | Нет на складе | |
| 5 | W-16-01140 | Рукав в сборе | Нет на складе | |
| 5-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | Нет на складе | |
| 6 | W-15-00493 | Тройник | Нет на складе | |
| 7 | B-G03452A-00065 | Кольцо уплотнительное | Нет на складе | |
| 8 | W-16-01131 | Рукав в сборе | Нет на складе | |
| 8-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | Нет на складе | |
| 9 | W-15-00531 | Соединитель | Нет на складе | |
| 10 | W-15-00521 | Шайба | Нет на складе | |
| 11 | 320.19-4 | Лист | Нет на складе | |
| 12 | B-G000930-00017 | Шайба | Нет на складе | |
| 13 | B-G057830-00137 | Болт | Нет на складе | |
| 14 | W-07-00212 | Педаль управления | Нет на складе | |
| 15 | 320.19.9 | Лист | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
