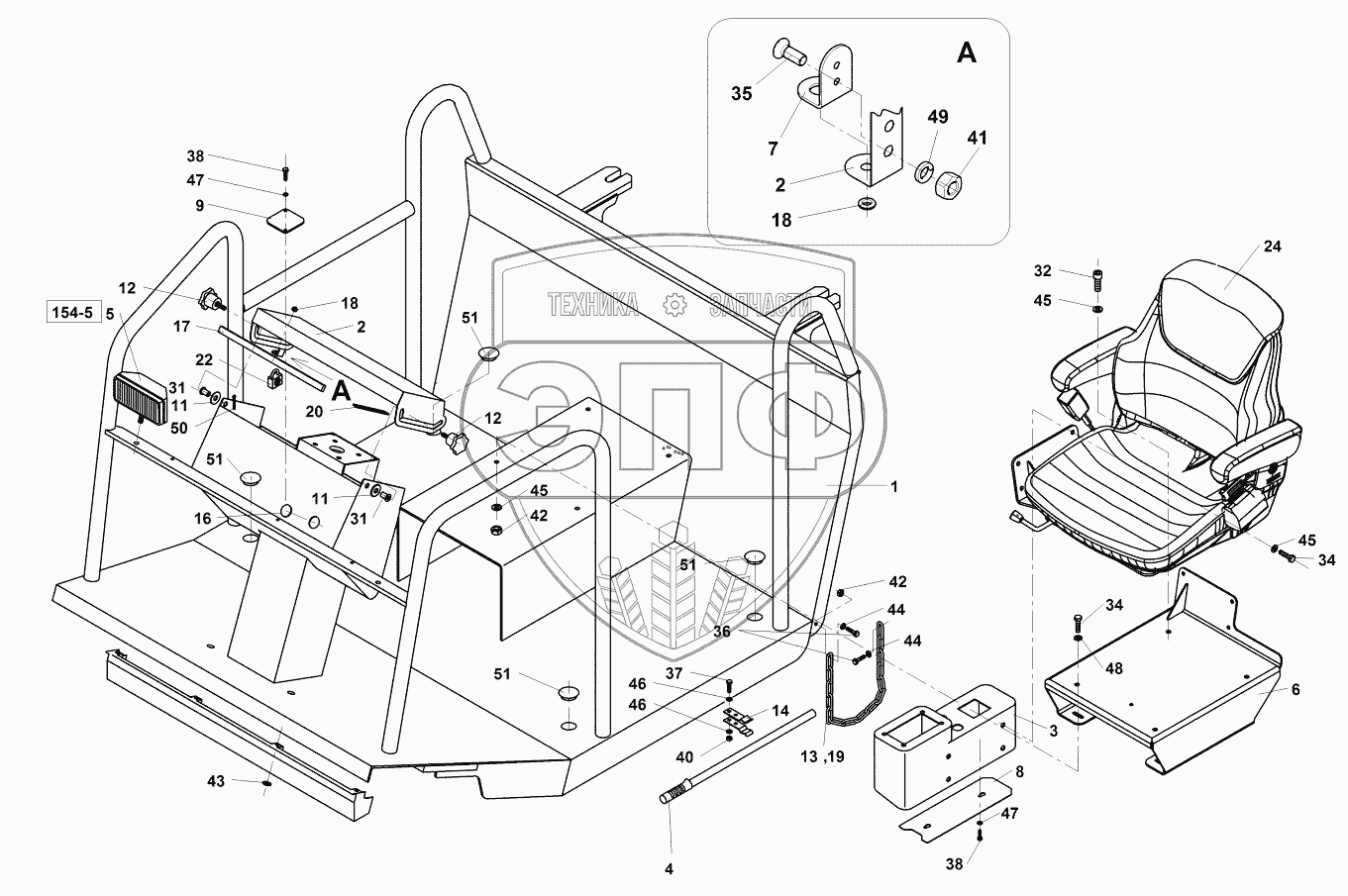

Каталог запасных частей к технике: Ammann ASC 100. Operator platform
1
2
2
3
4
5
6
7
8
9
11
11
12
12
13
14
16
17
18
18
19
20
22
24
31
31
32
34
34
34
34
34
34
35
36
37
38
38
40
41
42
42
42
42
42
42
43
44
44
45
45
45
45
45
45
46
46
47
47
48
48
49
50
51
51
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4-107768 | 4-107768 | Platform | Нет на складе | |
| 1 | 4-106616 | Platform | Нет на складе | |
| 2 | 4-320817 | Front cover | Нет на складе | |
| 3 | 4-325098 | Control panel | Нет на складе | |
| 4 | 4-S441374 | Pipe | Нет на складе | |
| 5 | 4-S323874 | Railing wiring | Нет на складе | |
| 6 | 4-210539 | Support | Нет на складе | |
| 7 | 4-19531 | Plate | Нет на складе | |
| 8 | 4-441508 | Cover | Нет на складе | |
| 9 | 4-442828 | Plate | Нет на складе | |
| 11 | 4-435151 | Washer | Нет на складе | |
| 12 | 4-439187 | Screw | Нет на складе | |
| 13 | 4-435283 | Link chain | Нет на складе | |
| 14 | 4-4100030183 | Spring | Нет на складе | |
| 16 | 4-5358570053 | Plug | Нет на складе | |
| 17 | 4-6150020021 | Rubber profile | Нет на складе | |
| 18 | 4-6160100158 | Leadthrough | Нет на складе | |
| 19 | 4-6150010013 | Insulating hose | Нет на складе | |
| 20 | 4-6120070106 | Adhesive tape | Нет на складе | |
| 22 | 4-5358010328 | Padlock | Нет на складе | |
| 24 | 1201588 | Driver's seat | Нет на складе | |
| 31 | 4-5535010953 | Nut | Нет на складе | |
| 32 | 4-3114308020 | Socket head cap screw | Нет на складе | |
| 34 | 4-3002508025 | Hexagon head screw | Нет на складе | |
| 34 | 4-3002508025 | Hexagon head screw | Нет на складе | |
| 35 | 1196363 | Countersunk screw | Нет на складе | |
| 36 | 4-3002508016 | Hexagon head screw | Нет на складе | |
| 37 | 4-3002506025 | Hexagon head screw | Нет на складе | |
| 38 | 4-3002505010 | Hexagon head screw | Нет на складе | |
| 40 | 4-3149200060 | Nut | Нет на складе | |
| 41 | 4-3140100040 | Hexagon nut | Нет на складе | |
| 42 | 4-3048500080 | Hexagon nut | Нет на складе | |
| 42 | 4-3048500080 | Hexagon nut | Нет на складе | |
| 43 | 4-3170600100 | Washer | Нет на складе | |
| 44 | 4-3170200084 | Washer | Нет на складе | |
| 45 | 4-3900017080 | Spring washer | Нет на складе | |
| 45 | 4-3900017080 | Spring washer | Нет на складе | |
| 46 | 4-3170200064 | Washer | Нет на складе | |
| 47 | 4-3170200053 | Washer | Нет на складе | |
| 48 | 4-3679600080 | Strain washer | Нет на складе | |
| 48 | 4-3679600080 | Strain washer | Нет на складе | |
| 49 | 4-3174000041 | Lock washer | Нет на складе | |
| 50 | 4-3178103220 | Split-pin | Нет на складе | |
| 51 | 4-5358570072 | Plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
