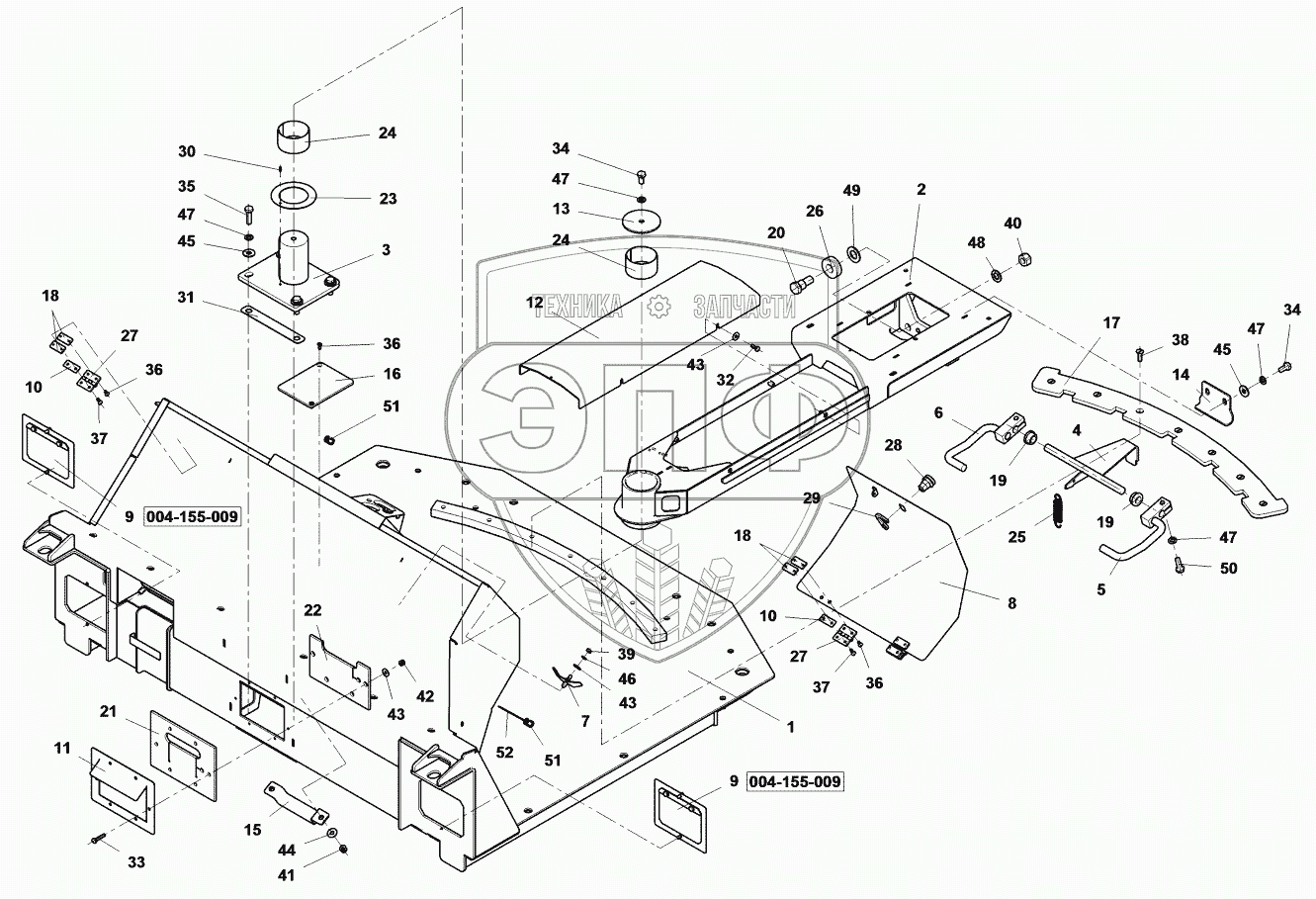

Каталог запасных частей к технике: Ammann AV 70X. Operator platform
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
36
36
37
37
38
39
40
41
42
43
43
43
44
45
45
46
47
47
47
47
48
49
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4-08034A | 4-08034A | Platform | Нет на складе | |
| 1 | 4-08035A | Platform | Нет на складе | |
| 2 | 4-08038A | Bracket | Нет на складе | |
| 3 | 4-08037A | Base element | Нет на складе | |
| 4 | 4-04022A | Locking device | Нет на складе | |
| 5 | 4-04026A | Pedal | Нет на складе | |
| 6 | 4-04027A | Pedal | Нет на складе | |
| 7 | 4-08230A | Plate | Нет на складе | |
| 8 | 4-08220A | Door | Нет на складе | |
| 9 | 4-S16450 | Cover | Нет на складе | |
| 10 | 4-09126A | Washer | Нет на складе | |
| 11 | 4-09195A | Plate | Нет на складе | |
| 12 | 4-08212A | Cover | Нет на складе | |
| 13 | 4-08217A | Plate | Нет на складе | |
| 14 | 4-09185A | Fuse | Нет на складе | |
| 15 | 4-09194A | Yoke | Нет на складе | |
| 16 | 4-09113A | Cap | Нет на складе | |
| 17 | 4-08218A | Plate | Нет на складе | |
| 18 | 4-09127A | Plate | Нет на складе | |
| 19 | 4-09187A | Insert | Нет на складе | |
| 20 | 4-09188A | Eccentric | Нет на складе | |
| 21 | 4-09193A | Diaphragm | Нет на складе | |
| 22 | 4-09196A | Diaphragm | Нет на складе | |
| 23 | 4-3910809070 | КОЛЬЦО АКСИАЛЬНОЕ | Нет на складе | |
| 24 | 4-3910006540 | ВТУЛКА | Нет на складе | |
| 25 | 4-4100030153 | Spring | Нет на складе | |
| 26 | 4-5462210315 | Bearing | Нет на складе | |
| 27 | 4-5358010501 | Hinge | Нет на складе | |
| 28 | 4-9500001016 | Tongue lock | Нет на складе | |
| 29 | 4-5358010499 | Latch | Нет на складе | |
| 30 | 4-3215004010 | Straight pin | Нет на складе | |
| 31 | 4-15881 | Washer | Нет на складе | |
| 32 | 4-3002506016 | Hexagon head screw | Нет на складе | |
| 33 | 4-3002506030 | Hexagon head screw | Нет на складе | |
| 34 | 4-3002510020 | Hexagon head screw | Нет на складе | |
| 35 | 4-3002510035 | БОЛТ | Нет на складе | |
| 36 | 4-3115105012 | Countersunk screw | Нет на складе | |
| 37 | 4-3115105016 | Countersunk screw | Нет на складе | |
| 38 | 4-3115108025 | Countersunk screw | Нет на складе | |
| 39 | 4-3048500060 | Hexagon nut | Нет на складе | |
| 40 | 4-3048500160 | Hexagon nut | Нет на складе | |
| 41 | 4-3149200080 | Nut | Нет на складе | |
| 42 | 4-3149200060 | Nut | Нет на складе | |
| 43 | 4-3172900066 | Washer | Нет на складе | |
| 44 | 4-3172900090 | Washer | Нет на складе | |
| 45 | 4-3172900115 | Washer | Нет на складе | |
| 46 | 4-3900017060 | Spring washer | Нет на складе | |
| 47 | 4-3900017100 | Spring washer | Нет на складе | |
| 48 | 4-3900017160 | Spring washer | Нет на складе | |
| 49 | 4-3170200210 | Washer | Нет на складе | |
| 51 | 4-439265 | Hook | Нет на складе | |
| 52 | 4-6160130001 | Cord | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
