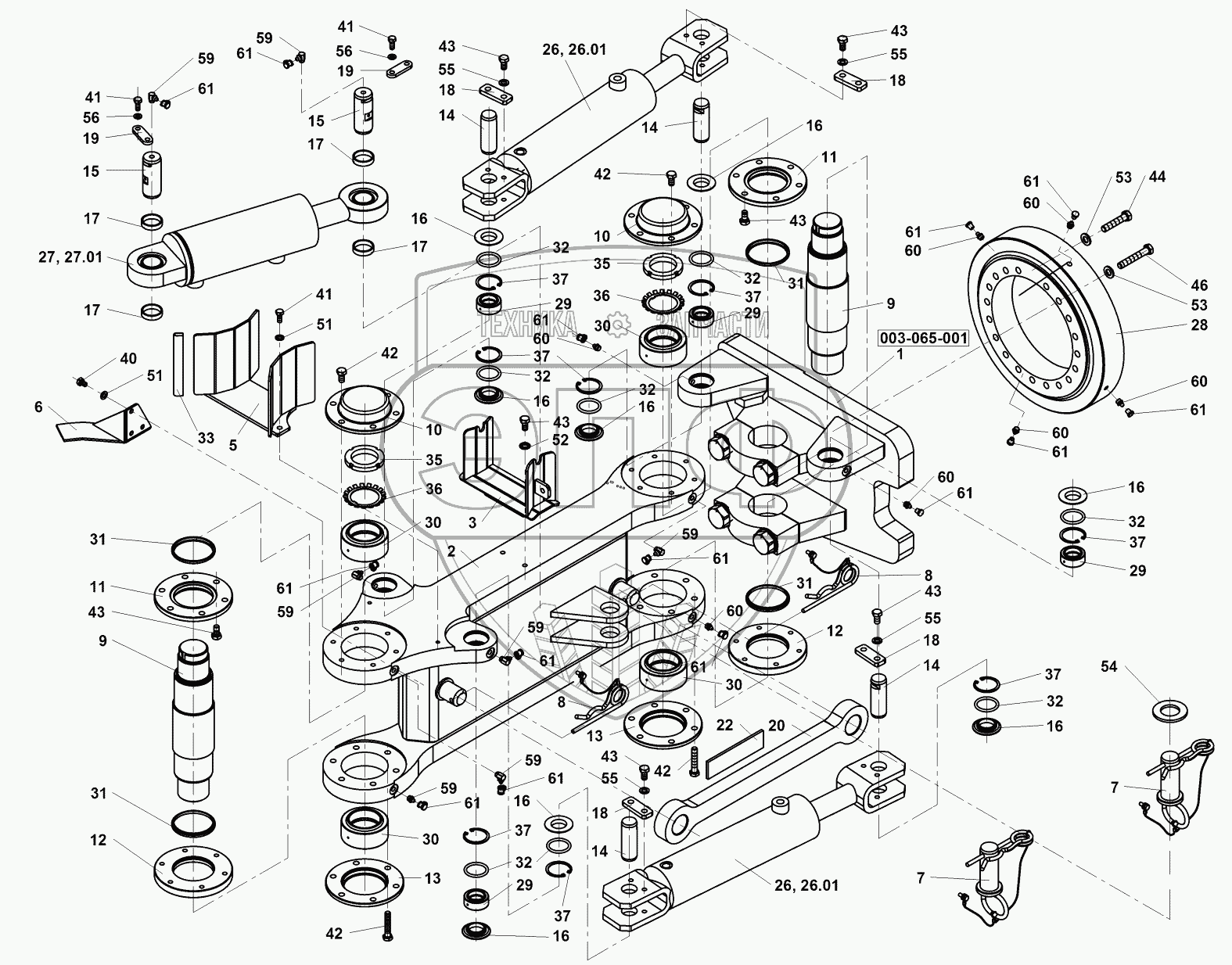

Каталог запасных частей к технике: Ammann AV 70X. Steering joint
1
2
3
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
20
22
26
26
26.01
26.01
27
27.01
28
29
29
29
29
30
30
30
30
31
31
31
31
32
32
32
32
32
32
32
33
35
35
36
36
37
37
37
37
37
37
37
40
41
41
41
42
42
42
42
43
43
43
43
43
43
43
44
46
51
51
52
53
53
54
55
55
55
55
56
56
59
59
59
59
59
59
59
60
60
60
60
60
60
60
61
61
61
61
61
61
61
61
61
61
61
61
61
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4-10830A | 4-10830A | Joint | Нет на складе | |
| 1 | 4-S06927A_A | Swivel | Нет на складе | |
| 2 | 4-10820A | Arm | Нет на складе | |
| 3 | 4-08770A | Holder | Нет на складе | |
| 5 | 4-08788A | Pipe | Нет на складе | |
| 6 | 4-08816A | Cam | Нет на складе | |
| 7 | 4-09950A | Bolt | Нет на складе | |
| 8 | 4-09951A | Split-pin | Нет на складе | |
| 9 | 4-07080A | Bolt | Нет на складе | |
| 10 | 4-10821A | Cap | Нет на складе | |
| 11 | 4-10822A | Cap | Нет на складе | |
| 12 | 4-10823A | Cap | Нет на складе | |
| 13 | 4-10824A | Cap | Нет на складе | |
| 14 | 4-324209 | Bolt | Нет на складе | |
| 15 | 4-02259A | Bolt | Нет на складе | |
| 16 | 4-440049 | Ring | Нет на складе | |
| 17 | 4-02252A | Ring | Нет на складе | |
| 18 | 4-440051 | Plate | Нет на складе | |
| 19 | 4-02258A | Plate | Нет на складе | |
| 20 | 4-07083A | Arm | Нет на складе | |
| 22 | 4-07078A | Washer | Нет на складе | |
| 26 | 4-5451180167 | Hydraulic cylinder | Нет на складе | |
| 26.01 | 1215358 | Sealing kit | Нет на складе | |
| 27 | 4-5451180180 | Hydraulic cylinder | Нет на складе | |
| 27.01 | 1215359 | Sealing kit | Нет на складе | |
| 28 | 4-5462000043 | Bearing | Нет на складе | |
| 29 | 4-5462000012 | Bearing | Нет на складе | |
| 30 | 4-5462000014 | Bearing | Нет на складе | |
| 31 | 4-6160082073 | Stripper ring | Нет на складе | |
| 32 | 4-6160140062 | O-ring | Нет на складе | |
| 33 | 4-14987 | Profile | Нет на складе | |
| 35 | 4-5462110017 | Nut | Нет на складе | |
| 36 | 4-5462110132 | Plate | Нет на складе | |
| 37 | 4-5535010247 | Circlip | Нет на складе | |
| 40 | 4-3002508012 | Hexagon head screw | Нет на складе | |
| 41 | 4-3002508020 | Hexagon head screw | Нет на складе | |
| 42 | 4-3001508055 | БОЛТ | Нет на складе | |
| 43 | 4-3002510020 | Hexagon head screw | Нет на складе | |
| 44 | 4-3001712060 | Hexagon head screw | Нет на складе | |
| 46 | 4-3001512075 | Hexagon head screw | Нет на складе | |
| 51 | 4-3170600080 | Washer | Нет на складе | |
| 52 | 4-3170600100 | Washer | Нет на складе | |
| 53 | 4-3170600130 | Washer | Нет на складе | |
| 54 | 4-3170200370 | Washer | Нет на складе | |
| 55 | 4-3900017100 | Spring washer | Нет на складе | |
| 56 | 4-3900017080 | Spring washer | Нет на складе | |
| 59 | 4-5536210001 | Greasing nipple | Нет на складе | |
| 60 | 4-5536210006 | Greasing nipple | Нет на складе | |
| 61 | 4-5358030042 | Plug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
