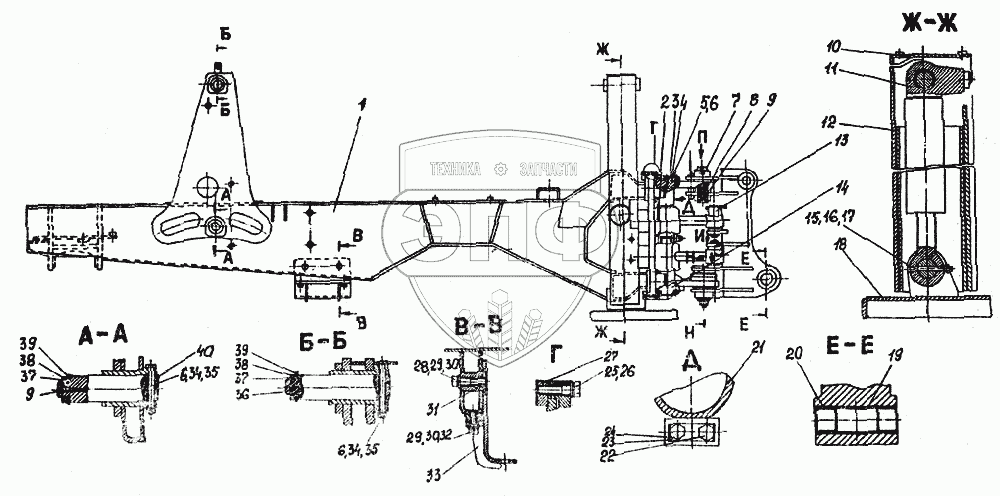

Каталог запасных частей к технике: Атек-999Е. Рама
1
2
3
3
4
5
6
6
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
34
35
35
36
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 72.0111.000 | Металлоконструкция рамы | Нет на складе | |
| 2 | 05.0160.000 | Гидроцилиндр | Нет на складе | |
| 3 | 05.0100.203 | Втулка | Нет на складе | |
| 3 | 05.0160.000-01 | Гидроцилиндр | Нет на складе | |
| 4 | 05.0100.200 | Палец | Нет на складе | |
| 5 | M12-6gx30.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 6 | 12.65Г.019 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 7 | А60 хим.окс.прм. ГОСТ 13940-86 | Кольцо | Нет на складе | |
| 8 | 05.0100.001 | Палец | Нет на складе | |
| 9 | 1.2Ц6 ГОСТ 19853-74 | Масленка | Нет на складе | |
| 10 | 22.0500.010 | Крышка | Нет на складе | |
| 11 | 05.2701.000-03 | Гидроцилиндр | Нет на складе | |
| 11 | 05.2701.000-02 | Гидроцилиндр | Нет на складе | |
| 12 | 22.0500.200 | Стойка | Нет на складе | |
| 13 | 72.0110.100 | Палец | Нет на складе | |
| 14 | 05.0100.300 | Палец | Нет на складе | |
| 15 | M10-6gx90.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 16 | М10-6Н.5.019 ГОСТ 5915-70 | Гайка | Нет на складе | |
| 17 | 10.65Г.019 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 18 | 22.0500.600 | Опора | Нет на складе | |
| 19 | 05.0120.002 | Втулка | Нет на складе | |
| 20 | 05.0210.016 | Втулка | Нет на складе | |
| 21 | 72.9029.700 | Зажим | Нет на складе | |
| 22 | M10-6gx25.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 23 | 72.0110.002 | Шайба | Нет на складе | |
| 24 | 72.0110.001 | Фиксатор | Нет на складе | |
| 25 | M20x1,5-6gx75.109.40X.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 26 | 20.65Г.019 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 27 | 72.0110.003 | Направляющая | Нет на складе | |
| 28 | M16-6gx65.58.019 ГОСТ 7793-70 | Болт | Нет на складе | |
| 29 | 16.65Г.019 ГОСТ 6402-70 | Шайба | Нет на складе | |
| 30 | 16.04.019 ГОСТ 11371-78 | Шайба | Нет на складе | |
| 31 | 72.0110.004 | Вкладыш | Нет на складе | |
| 32 | М16-6gх40.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 33 | 72.0114.000 | Кронштейн | Нет на складе | |
| 34 | M12-6gх110.58.019 ГОСТ 7798-70 | Болт | Нет на складе | |
| 35 | М12-6Н.5.019 ГОСТ 5915-70 | Гайка | Нет на складе | |
| 36 | 94.0100.002 | Палец | Нет на складе | |
| 37 | М36х1,5-6Н.04.019 ГОСТ 11871-88 | Гайка | Нет на складе | |
| 38 | 36.01.019 ГОСТ 11872-89 | Шайба | Нет на складе | |
| 39 | 66.0200.014 | Шайба | Нет на складе | |
| 40 | 94.0100.001 | Палец | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
